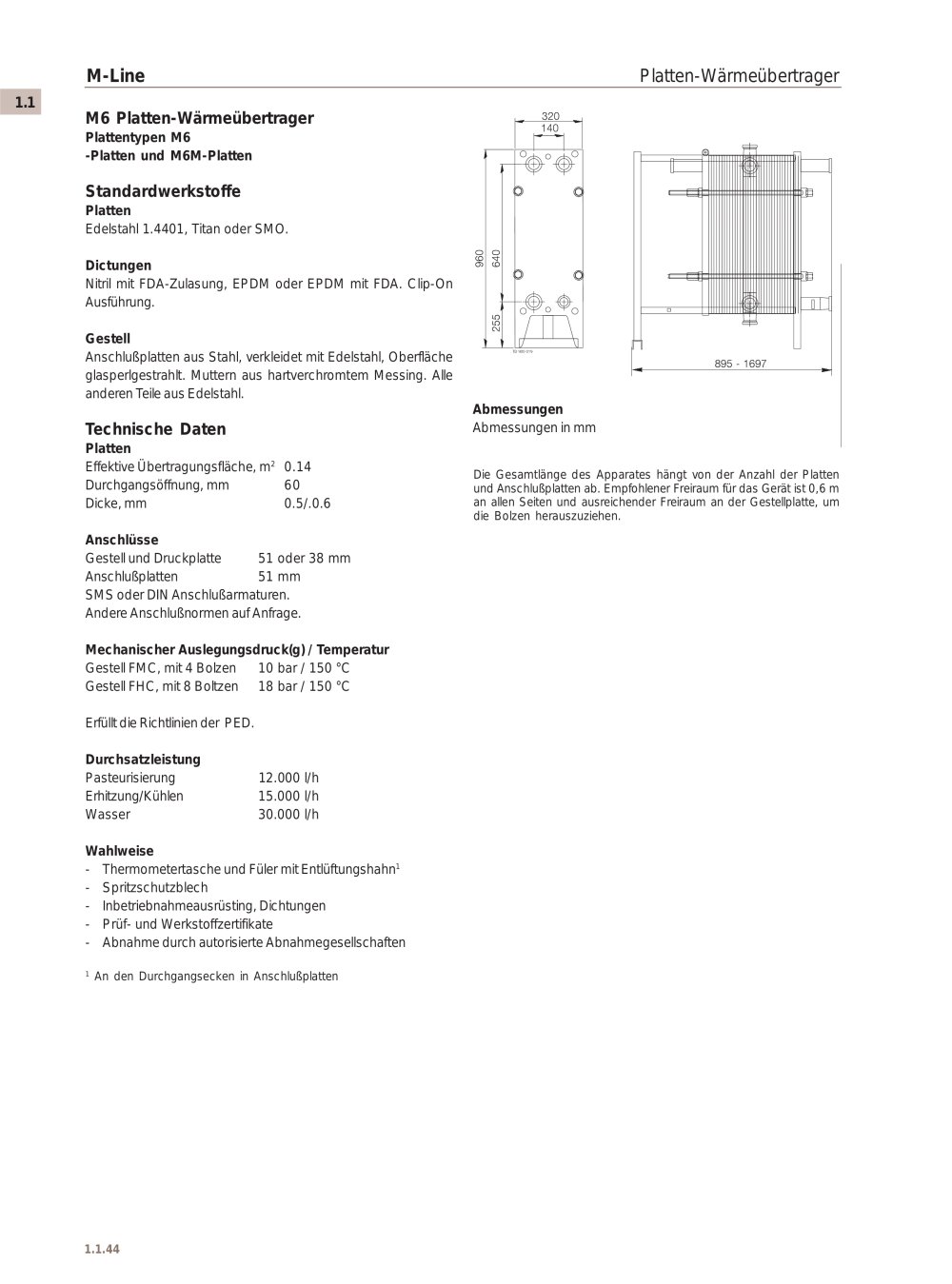

1.1.44 1.1 M-Line Platten-Wärmeübertrager M6 Platten-Wärmeübertrager Plattentypen M6 -Platten und M6M-Platten Standardwerkstoffe Platten Edelstahl 1.4401, Titan oder SMO. Dictungen Nitril mit FDA-Zulasung, EPDM oder EPDM mit FDA. Clip-On Ausführung. Gestell Anschlußplatten aus Stahl, verkleidet mit Edelstahl, Oberfläche glasperlgestrahlt. Muttern aus hartverchromtem Messing. Alle anderen Teile aus Edelstahl. Technische Daten Platten Effektive Übertragungsfläche, m2 0.14 Durchgangsöffnung, mm 60 Dicke, mm 0.5/.0.6 Anschlüsse Gestell und Druckplatte 51 oder 38 mm Anschlußplatten 51 mm SMS oder DIN Anschlußarmaturen. Andere Anschlußnormen auf Anfrage. Mechanischer Auslegungsdruck(g) / Temperatur Gestell FMC, mit 4 Bolzen 10 bar / 150 °C Gestell FHC, mit 8 Boltzen 18 bar / 150 °C Erfüllt die Richtlinien der PED. Durchsatzleistung Pasteurisierung 12.000 l/h Erhitzung/Kühlen 15.000 l/h Wasser 30.000 l/h Wahlweise - Thermometertasche und Füler mit Entlüftungshahn1 - Spritzschutzblech - Inbetriebnahmeausrüsting, Dichtungen - Prüf- und Werkstoffzertifikate - Abnahme durch autorisierte Abnahmegesellschaften 1 An den Durchgangsecken in Anschlußplatten Abmessungen Abmessungen in mm Die Gesamtlänge des Apparates hängt von der Anzahl der Platten und Anschlußplatten ab. Empfohlener Freiraum für das Gerät ist 0,6 m an allen Seiten und ausreichender Freiraum an der Gestellplatte, um die Bolzen herauszuziehen.
