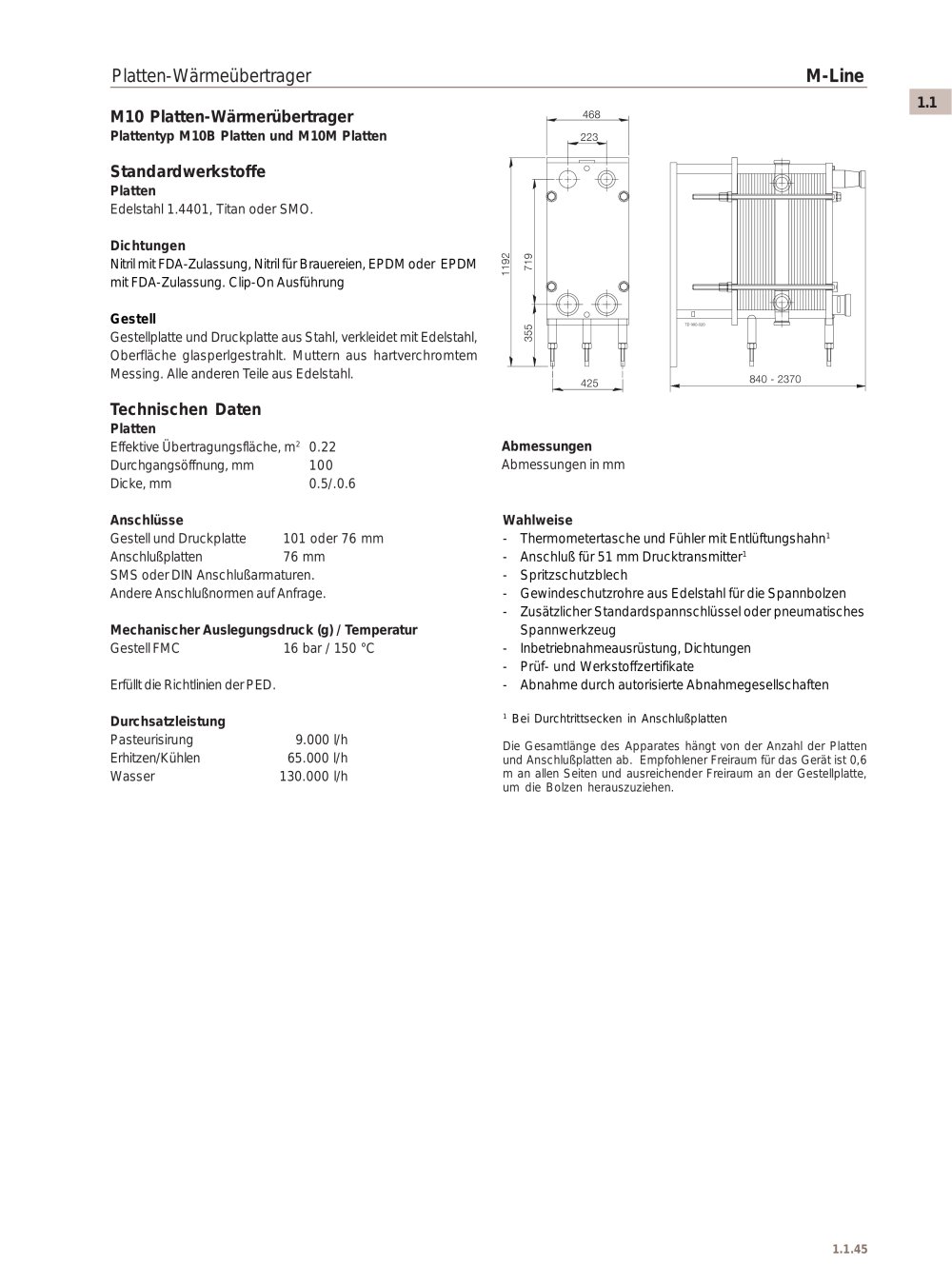

1.1.45 1.1 Platten-Wärmeübertrager M-Line M10 Platten-Wärmerübertrager Plattentyp M10B Platten und M10M Platten Standardwerkstoffe Platten Edelstahl 1.4401, Titan oder SMO. Dichtungen Nitril mit FDA-Zulassung, Nitril für Brauereien, EPDM oder EPDM mit FDA-Zulassung. Clip-On Ausführung Gestell Gestellplatte und Druckplatte aus Stahl, verkleidet mit Edelstahl, Oberfläche glasperlgestrahlt. Muttern aus hartverchromtem Messing. Alle anderen Teile aus Edelstahl. Technischen Daten Platten Effektive Übertragungsfläche, m2 0.22 Durchgangsöffnung, mm 100 Dicke, mm 0.5/.0.6 Anschlüsse Gestell und Druckplatte 101 oder 76 mm Anschlußplatten 76 mm SMS oder DIN Anschlußarmaturen. Andere Anschlußnormen auf Anfrage. Mechanischer Auslegungsdruck (g) / Temperatur Gestell FMC 16 bar / 150 °C Erfüllt die Richtlinien der PED. Durchsatzleistung Pasteurisirung 9.000 l/h Erhitzen/Kühlen 65.000 l/h Wasser 130.000 l/h Wahlweise - Thermometertasche und Fühler mit Entlüftungshahn1 - Anschluß für 51 mm Drucktransmitter1 - Spritzschutzblech - Gewindeschutzrohre aus Edelstahl für die Spannbolzen - Zusätzlicher Standardspannschlüssel oder pneumatisches Spannwerkzeug - Inbetriebnahmeausrüstung, Dichtungen - Prüf- und Werkstoffzertifikate - Abnahme durch autorisierte Abnahmegesellschaften 1 Bei Durchtrittsecken in Anschlußplatten Die Gesamtlänge des Apparates hängt von der Anzahl der Platten und Anschlußplatten ab. Empfohlener Freiraum für das Gerät ist 0,6 m an allen Seiten und ausreichender Freiraum an der Gestellplatte, um die Bolzen herauszuziehen. Abmessungen Abmessungen in mm
