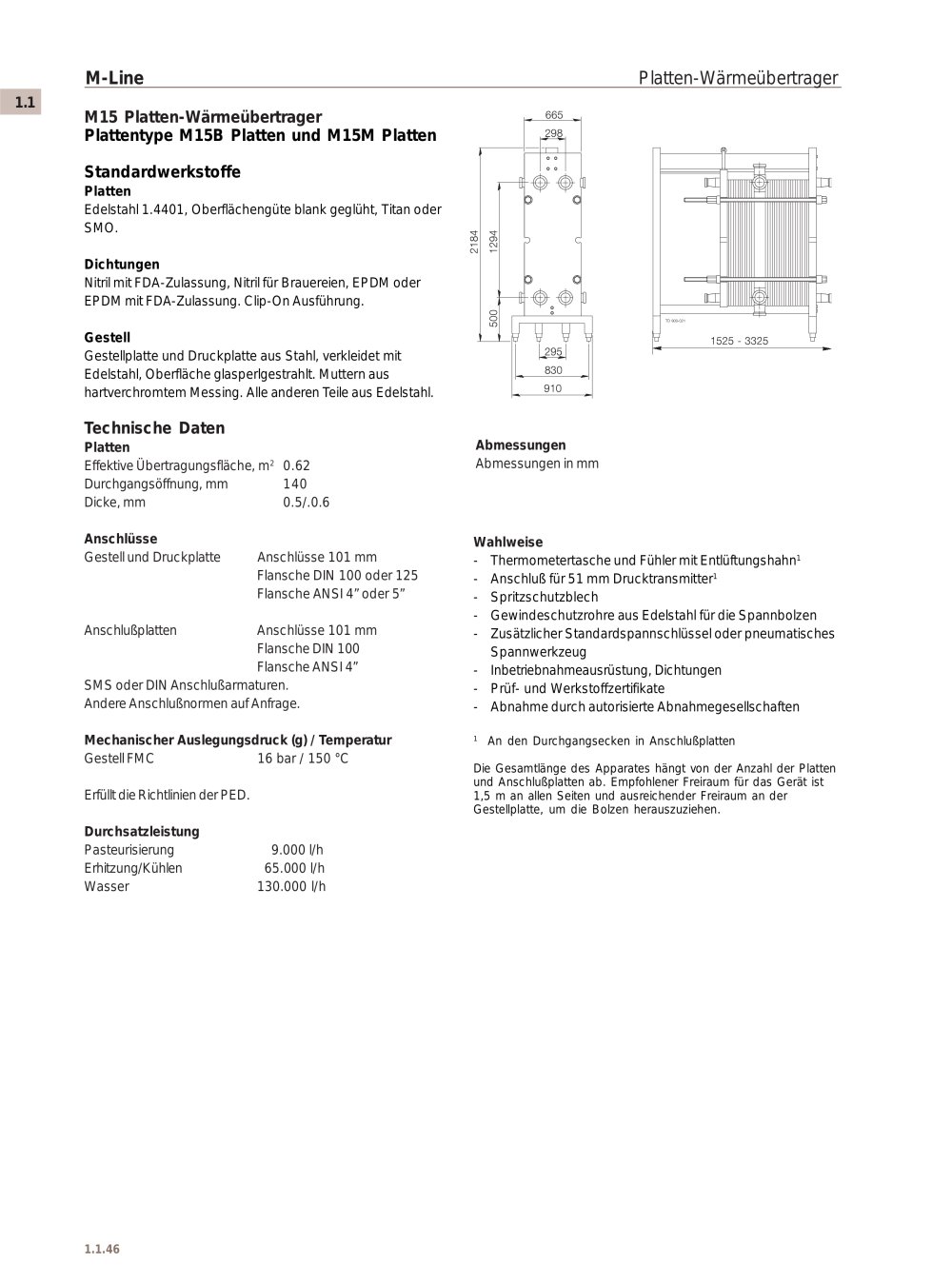

1.1.46 1.1 M-Line Platten-Wärmeübertrager M15 Platten-Wärmeübertrager Plattentype M15B Platten und M15M Platten Standardwerkstoffe Platten Edelstahl 1.4401, Oberflächengüte blank geglüht, Titan oder SMO. Dichtungen Nitril mit FDA-Zulassung, Nitril für Brauereien, EPDM oder EPDM mit FDA-Zulassung. Clip-On Ausführung. Gestell Gestellplatte und Druckplatte aus Stahl, verkleidet mit Edelstahl, Oberfläche glasperlgestrahlt. Muttern aus hartverchromtem Messing. Alle anderen Teile aus Edelstahl. Technische Daten Platten Effektive Übertragungsfläche, m2 0.62 Durchgangsöffnung, mm 140 Dicke, mm 0.5/.0.6 Anschlüsse Gestell und Druckplatte Anschlüsse 101 mm Flansche DIN 100 oder 125 Flansche ANSI 4” oder 5” Anschlußplatten Anschlüsse 101 mm Flansche DIN 100 Flansche ANSI 4” SMS oder DIN Anschlußarmaturen. Andere Anschlußnormen auf Anfrage. Mechanischer Auslegungsdruck (g) / Temperatur Gestell FMC 16 bar / 150 °C Erfüllt die Richtlinien der PED. Durchsatzleistung Pasteurisierung 9.000 l/h Erhitzung/Kühlen 65.000 l/h Wasser 130.000 l/h Wahlweise - Thermometertasche und Fühler mit Entlüftungshahn1 - Anschluß für 51 mm Drucktransmitter1 - Spritzschutzblech - Gewindeschutzrohre aus Edelstahl für die Spannbolzen - Zusätzlicher Standardspannschlüssel oder pneumatisches Spannwerkzeug - Inbetriebnahmeausrüstung, Dichtungen - Prüf- und Werkstoffzertifikate - Abnahme durch autorisierte Abnahmegesellschaften 1 An den Durchgangsecken in Anschlußplatten Die Gesamtlänge des Apparates hängt von der Anzahl der Platten und Anschlußplatten ab. Empfohlener Freiraum für das Gerät ist 1,5 m an allen Seiten und ausreichender Freiraum an der Gestellplatte, um die Bolzen herauszuziehen. Abmessungen Abmessungen in mm
