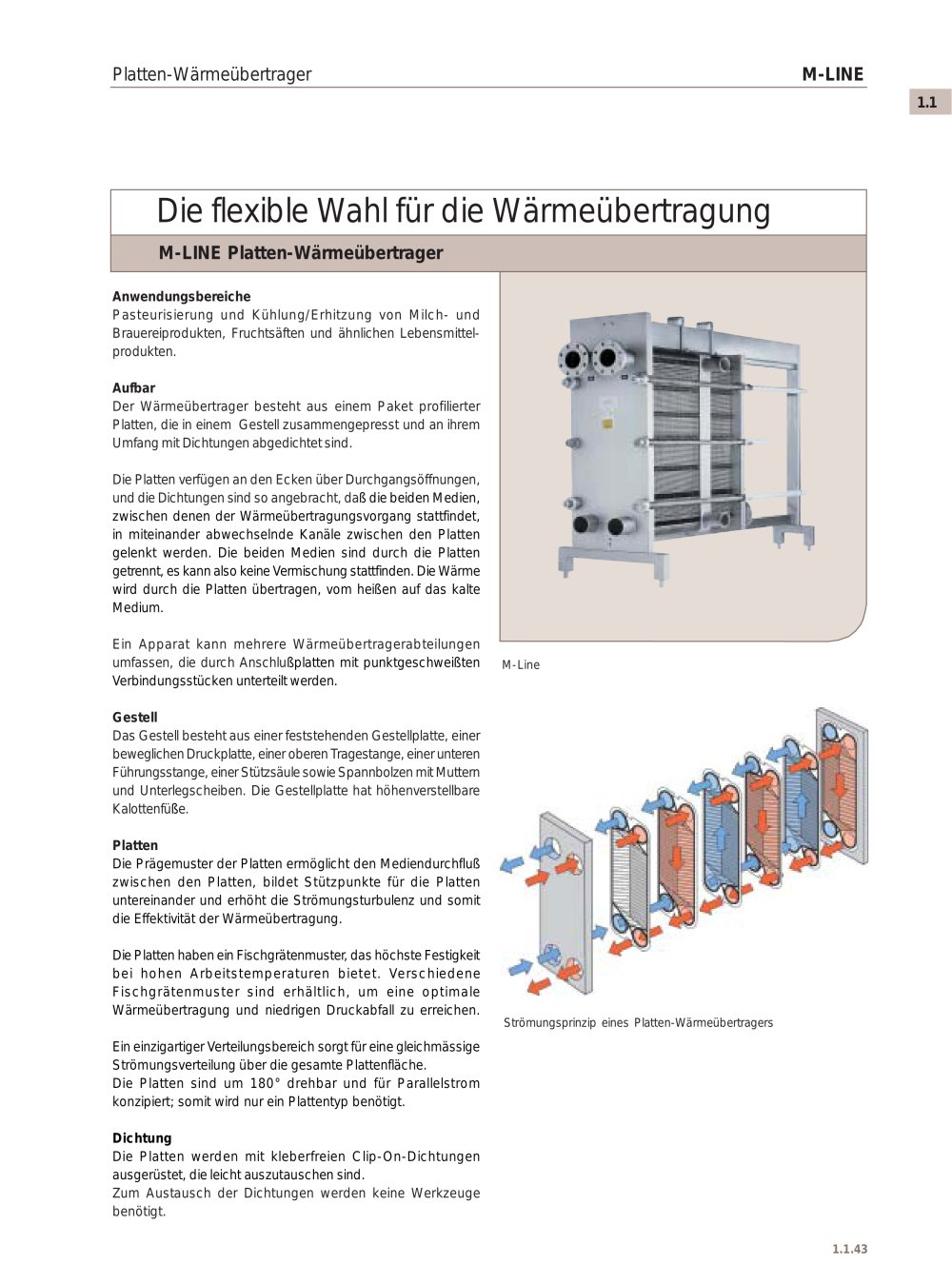

Die flexible Wahl für die Wärmeübertragung M-LINE Platten-Wärmeübertrager Anwendungsbereiche Pasteurisierung und Kühlung/Erhitzung von Milch- und Brauereiprodukten, Fruchtsäften und ähnlichen Lebensmittelprodukten. Aufbar Der Wärmeübertrager besteht aus einem Paket profilierter Platten, die in einem Gestell zusammengepresst und an ihrem Umfang mit Dichtungen abgedichtet sind. Die Platten verfügen an den Ecken über Durchgangsöffnungen, und die Dichtungen sind so angebracht, daß die beiden Medien, zwischen denen der Wärmeübertragungsvorgang stattfindet, in miteinander abwechselnde Kanäle zwischen den Platten gelenkt werden. Die beiden Medien sind durch die Platten getrennt, es kann also keine Vermischung stattfinden. Die Wärme wird durch die Platten übertragen, vom heißen auf das kalte Medium. Ein Apparat kann mehrere Wärmeübertragerabteilungen umfassen, die durch Anschlußplatten mit punktgeschweißten Verbindungsstücken unterteilt werden. Gestell Das Gestell besteht aus einer feststehenden Gestellplatte, einer beweglichen Druckplatte, einer oberen Tragestange, einer unteren Führungsstange, einer Stützsäule sowie Spannbolzen mit Muttern und Unterlegscheiben. Die Gestellplatte hat höhenverstellbare Kalottenfüße. Platten Die Prägemuster der Platten ermöglicht den Mediendurchfluß zwischen den Platten, bildet Stützpunkte für die Platten untereinander und erhöht die Strömungsturbulenz und somit die Effektivität der Wärmeübertragung. Die Platten haben ein Fischgrätenmuster, das höchste Festigkeit bei hohen Arbeitstemperaturen bietet. Verschiedene Fischgrätenmuster sind erhältlich, um eine optimale Wärmeübertragung und niedrigen Druckabfall zu erreichen. Strömungsprinzip eines Platten-Wärmeübertragers Ein einzigartiger Verteilungsbereich sorgt für eine gleichmässige Strömungsverteilung über die gesamte Plattenfläche. Die Platten sind um 180° drehbar und für Parallelstrom konzipiert; somit wird nur ein Plattentyp benötigt. Dichtung Die Platten werden mit kleberfreien Clip-On-Dichtungen ausgerüstet, die leicht auszutauschen sind. Zum Austausch der Dichtungen werden keine Werkzeuge benötigt. 1.1.43

M6 Platten-Wärmeübertrager Plattentypen M6 -Platten und M6M-Platten Standardwerkstoffe Platten Edelstahl 1.4401, Titan oder SMO. Dictungen Nitril mit FDA-Zulasung, EPDM oder EPDM mit FDA. Clip-On Ausführung. Gestell Anschlußplatten aus Stahl, verkleidet mit Edelstahl, Oberfläche glasperlgestrahlt. Muttern aus hartverchromtem Messing. Alle anderen Teile aus Edelstahl. Abmessungen Abmessungen in mm Technische Daten Platten Effektive Übertragungsfläche, m2 0.14 Durchgangsöffnung, mm 60 Dicke, mm 0.5/.0.6 Anschlüsse Gestell und Druckplatte 51 oder 38 mm Anschlußplatten 51 mm SMS oder DIN Anschlußarmaturen....

M10 Platten-Wärmerübertrager Plattentyp M10B Platten und M10M Platten Standardwerkstoffe Platten Edelstahl 1.4401, Titan oder SMO. Dichtungen Nitril mit FDA-Zulassung, Nitril für Brauereien, EPDM oder EPDM mit FDA-Zulassung. Clip-On Ausführung Gestell Gestellplatte und Druckplatte aus Stahl, verkleidet mit Edelstahl, Oberfläche glasperlgestrahlt. Muttern aus hartverchromtem Messing. Alle anderen Teile aus Edelstahl. Technischen Daten Platten Effektive Übertragungsfläche, m2 0.22 Durchgangsöffnung, mm 100 Dicke, mm 0.5/.0.6 Anschlüsse Gestell und Druckplatte 101 oder 76 mm Anschlußplatten 76 mm...

M15 Platten-Wärmeübertrager Plattentype M15B Platten und M15M Platten Standardwerkstoffe Platten Edelstahl 1.4401, Oberflächengüte blank geglüht, Titan oder SMO. Dichtungen Nitril mit FDA-Zulassung, Nitril für Brauereien, EPDM oder EPDM mit FDA-Zulassung. Clip-On Ausführung. Gestell Gestellplatte und Druckplatte aus Stahl, verkleidet mit Edelstahl, Oberfläche glasperlgestrahlt. Muttern aus hartverchromtem Messing. Alle anderen Teile aus Edelstahl. Technische Daten Platten Effektive Übertragungsfläche, m2 0.62 Durchgangsöffnung, mm 140 Dicke, mm 0.5/.0.6 Anschlüsse Gestell und Druckplatte Wahlweise...
