Murtfeldt E-Mail info@murtfeldt.de

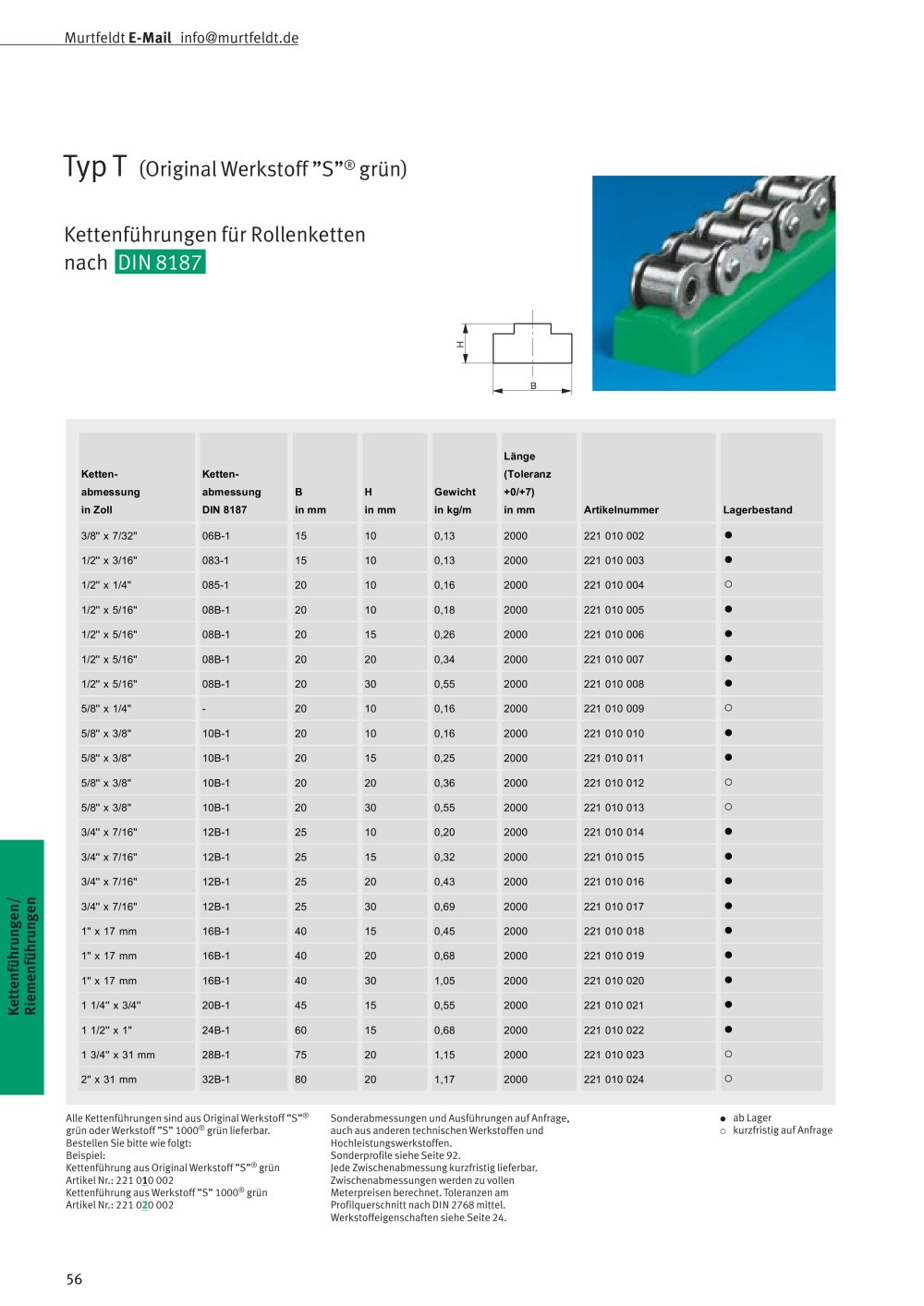

Typ T (Original Werkstoff "S"® grün)

Kettenführungen für Rollenketten

nach

DIN 8187




			_!	3


Kettenabmessung in Zoll	Kettenabmessung DIN 8187	B in mm	H in mm	Gewicht in kg/m	Länge (Toleranz +0/+7) in mm	Artikelnummer	Lagerbestand
3/8'' x 7/32''	06B-1	15	10	0,13	2000	221 010 002	•
1/2'' x 3/16''	083-1	15	10	0,13	2000	221 010 003	•
1/2'' x 1/4''	085-1	20	10	0,16	2000	221 010 004	О
1/2'' x 5/16''	08B-1	20	10	0,18	2000	221 010 005	•
1/2'' x 5/16''	08B-1	20	15	0,26	2000	221 010 006	•
1/2'' x 5/16''	08B-1	20	20	0,34	2000	221 010 007	•
1/2'' x 5/16''	08B-1	20	30	0,55	2000	221 010 008	•
5/8'' x 1/4''	-	20	10	0,16	2000	221 010 009	О
5/8'' x 3/8''	10B-1	20	10	0,16	2000	221 010 010	•
5/8'' x 3/8''	10B-1	20	15	0,25	2000	221 010 011	•
5/8'' x 3/8''	10B-1	20	20	0,36	2000	221 010 012	О
5/8'' x 3/8''	10B-1	20	30	0,55	2000	221 010 013	О
3/4'' x 7/16''	12B-1	25	10	0,20	2000	221 010 014
3/4'' x 7/16''	12B-1	25	15	0,32	2000	221 010 015
3/4'' x 7/16''	12B-1	25	20	0,43	2000	221 010 016
3/4'' x 7/16''	12B-1	25	30	0,69	2000	221 010 017
1'' x 17 mm	16B-1	40	15	0,45	2000	221 010 018
1'' x 17 mm	16B-1	40	20	0,68	2000	221 010 019
1'' x 17 mm	16B-1	40	30	1,05	2000	221 010 020
1 1/4'' x 3/4''	20B-1	45	15	0,55	2000	221 010 021
1 1/2'' x 1''	24B-1	60	15	0,68	2000	221 010 022
1 3/4'' x 31 mm	28B-1	75	20	1,15	2000	221 010 023	О
2'' x 31 mm	32B-1	80	20	1,17	2000	221 010 024	О

Alle Kettenführungen sind aus Original Werkstoff "S"® grün oderWerkstoff "S" 1000® grün lieferbar. Bestellen Sie bitte wie folgt: Beispiel:

Kettenführung aus Original Werkstoff "S"® grün Artikel Nr.: 221 010 002 Kettenführung aus Werkstoff "S" 1000®grün Artikel Nr.: 221 020 002

• ab Lager

о kurzfristig auf Anfrage

Sonderabmessungen und Ausführungen auf Anfrage, auch aus anderen technischen Werkstoffen und Hochleistungswerkstoffen. Sonderprofile siehe Seite 92. Jede Zwischenabmessung kurzfristig lieferbar. Zwischenabmessungen werden zu vollen Meterpreisen berechnet. Toleranzen am Profilquerschnittnach DIN 2768 mittel. Werkstoffeigenschaften siehe Seite 24.
