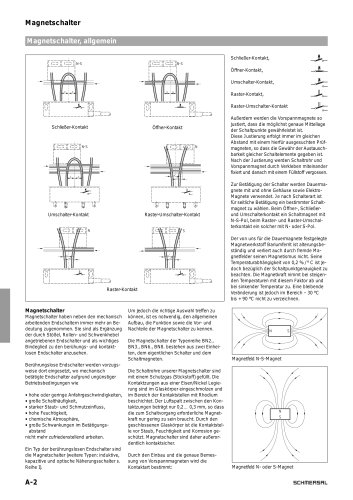

Magnetschalter
Magnetschalter haben neben den mechanisch
arbeitenden Endschaltern immer mehr an Bedeutung
zugenommen. Sie sind als Ergänzung
der durch Stößel, Rollen- und Schwenkhebel
angetriebenen Endschalter und als wichtiges
Bindeglied zu den berühungs- und kontaktlosen
Endschalter anzusehen.
Berührungslose Endschalter werden vorzugsweise
dort eingesetzt, wo mechanisch
betätigte Endschalter aufgrund ungünstiger
Betriebsbedingungen wie
• hohe oder geringe Anfahrgeschwindigkeiten,
• große Schalthäufigkeit,
• starker Staub- und Schmutzeinfluss,
• hohe Feuchtigkeit,
• chemische Atmosphäre,
• große Schwankungen im Betätigungsabstand
nicht mehr zufriedenstellend arbeiten.
Ein Typ der berührungslosen Endschalter sind
die Magnetschalter (weitere Typen: induktive,
kapazitive und optische Näherungsschalter s.
Reihe I).
Um jedoch die richtige Auswahl treffen zu
können, ist es notwendig, den allgemeinen
Aufbau, die Funktion sowie die Vor- und
Nachteile der Magnetschalter zu kennen.
Die Magnetschalter der Typenreihe BN2.,
BN3., BN6., BN8. bestehen aus zwei Einheiten,
dem eigentlichen Schalter und dem
Schaltmagneten.
Die Schaltrohre unserer Magnetschalter sind
mit einem Schutzgas (Stickstoff) gefüllt. Die
Kontaktzungen aus einer Eisen/Nickel Legierung
sind im Glaskörper eingeschmolzen und
im Bereich der Kontaktstellen mit Rhodium
beschichtet. Der Luftspalt zwischen den Kontaktzungen
beträgt nur 0,2…0,3 mm, so dass
die zum Schaltvorgang erforderliche Magnetkraft
nur gering zu sein braucht. Durch den
geschlossenen Glaskörper ist die Kontaktstelle
vor Staub, Feuchtigkeit und Korrosion geschützt.
Magnetschalter sind daher außerordentlich
kontaktsicher.
Durch den Einbau und die genaue Bemessung
von Vorspannmagneten wird die
Kontaktart bestimmt:
Raster-Umschalter-Kontakt
Außerdem werden die Vorspannmagnete
justiert, dass die möglichst
der Schaltpunkte gewährleistet
Diese Justierung erfolgt
Abstand mit einem hierfür Prüfmagneten,
so dass die Gewähr Austauschbarkeit
gleicher Schaltelemente
Nach der Justierung werden
Vorspannmagnet durch
fixiert und danach mit einem
Zur Betätigung der Schalter Dauermagnete
mit und ohne Gehäuse
Magnete verwendet. Je
für seitliche Betätigung ein Schaltmagnet
zu wählen. Beim Schließerund
Umschalterkontakt
N-S-Pol, beim Raster- und Umschalterkontakt
ein solcher mit
Der von uns für die Dauermagnete
Magnetwerkstoff Bariumferrit alterungsbeständig
und verliert auch Magnetfelder
seinen Magnetismus
Temperaturabhängigkeit jedoch
bezüglich der Schaltpunktgenauigkeit
beachten. Die Magnetkraft steigenden
Temperaturen mit diesem
bei sinkender Temperatur
Veränderung ist jedoch
bis + 90 °C nicht zu verzeichnen.
A-2
Raster-Kontakt
Schließer-Kontakt
Umschalter-Kontakt
Öffner-Kontakt
Raster-Umschalter-Kontakt
N
N
S
Magnetfeld N-S-Magnet
Magnetfeld N- oder S-Magnet
N
=
=
S
=
=
N-S
= =
N
=
=
