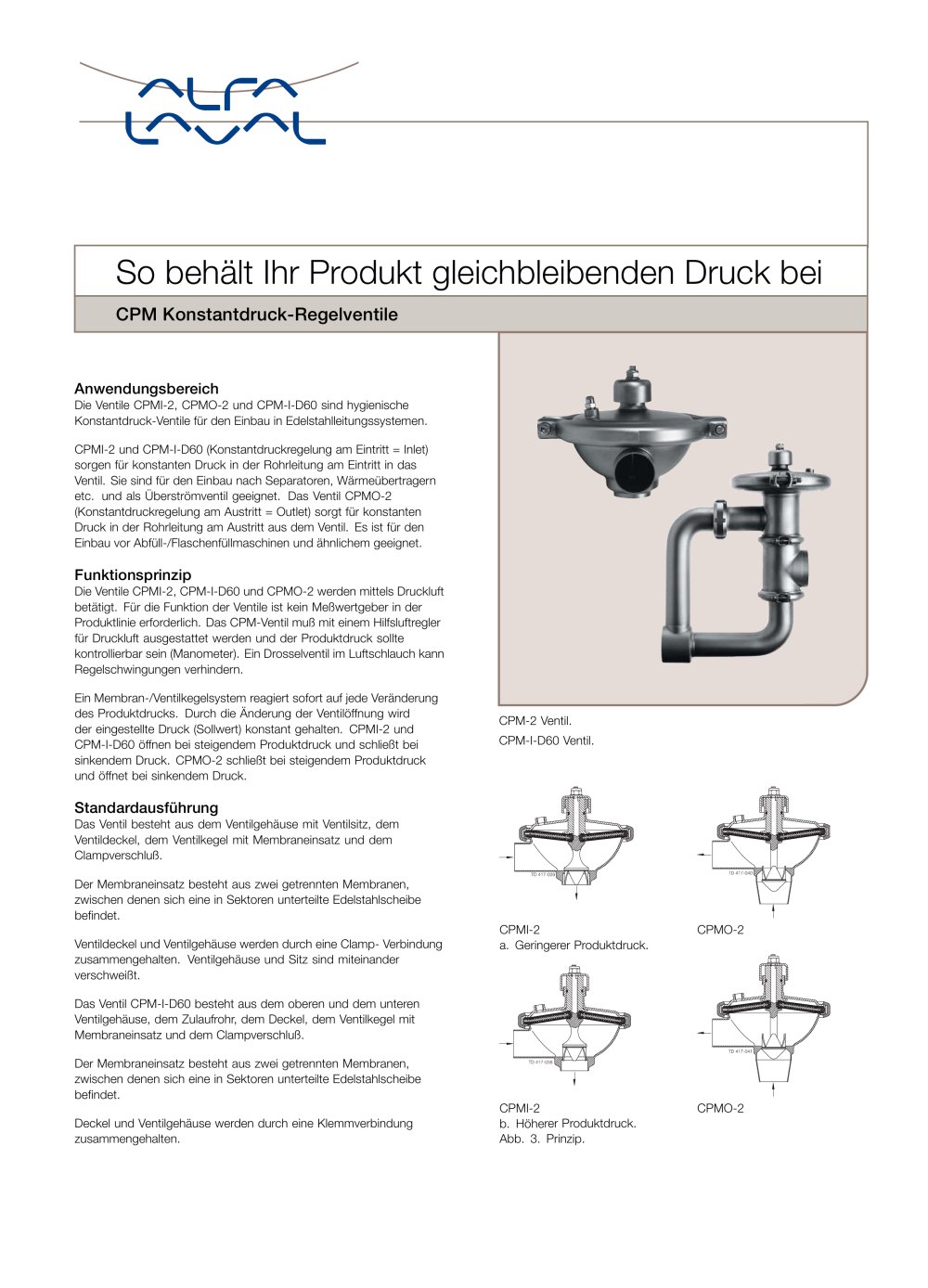

ky So behält Ihr Produkt gleichbleibenden Druck bei ky Anwendungsbereich Die Ventile CPMI-2, CPMO-2 und CPM-I-D60 sind hygienische Konstantdruck-Ventile für den Einbau in Edelstahlleitungssystemen. CPMI-2 und CPM-I-D60 (Konstantdruckregelung am Eintritt = Inlet) sorgen für konstanten Druck in der Rohrleitung am Eintritt in das Ventil. Sie sind für den Einbau nach Separatoren, Wärmeübertragern etc. und als Überströmventil geeignet. Das Ventil CPMO-2 (Konstantdruckregelung am Austritt = Outlet) sorgt für konstanten Druck in der Rohrleitung am Austritt aus dem Ventil. Es ist für den Einbau vor Abfüll-/Flaschenfüllmaschinen und ähnlichem geeignet. Funktionsprinzip Die Ventile CPMI-2, CPM-I-D60 und CPMO-2 werden mittels Druckluft betätigt. Für die Funktion der Ventile ist kein Meßwertgeber in der Produktlinie erforderlich. Das CPM-Ventil muß mit einem Hilfsluftregler für Druckluft ausgestattet werden und der Produktdruck sollte kontrollierbar sein (Manometer). Ein Drosselventil im Luftschlauch kann Regelschwingungen verhindern. Ein Membran-/Ventilkegelsystem reagiert sofort auf jede Veränderung des Produktdrucks. Durch die Änderung der Ventilöffnung wird der eingestellte Druck (Sollwert) konstant gehalten. CPMI-2 und CPM-I-D60 öffnen bei steigendem Produktdruck und schließt bei sinkendem Druck. CPMO-2 schließt bei steigendem Produktdruck und öffnet bei sinkendem Druck. Standardausführung Das Ventil besteht aus dem Ventilgehäuse mit Ventilsitz, dem Ventildeckel, dem Ventilkegel mit Membraneinsatz und dem Clampverschluß. Der Membraneinsatz besteht aus zwei getrennten Membranen, zwischen denen sich eine in Sektoren unterteilte Edelstahlscheibe befindet. Ventildeckel und Ventilgehäuse werden durch eine Clamp- Verbindung zusammengehalten. Ventilgehäuse und Sitz sind miteinander verschweißt. CPMI-2 b. Höherer Produktdruck. Abb. 3. Prinzip. Das Ventil CPM-I-D60 besteht aus dem oberen und dem unteren Ventilgehäuse, dem Zulaufrohr, dem Deckel, dem Ventilkegel mit Membraneinsatz und dem Clampverschluß. Der Membraneinsatz besteht aus zwei getrennten Membranen, zwischen denen sich eine in Sektoren unterteilte Edelstahlscheibe befindet. Deckel und Ventilgehäuse werden durch eine Klemmverbindung zusammengehalten.

Katalog auf Seite 1 öffnen
CPM Ventile - 2

Für die Diagramme gelten folgende Werte: Auswahl: CPM-2, Kv 23, das am Arbeitspunkt zu 48% geöffnet ist. Der Arbeitspunkt ist immer möglichst nahe dem 50% geöffnet ist, was etwa 50% des Regelbereichs entspricht. Beispiel für die Anwendung des Diagramms: Der Schnittpunkt befindet sich auf der 50%-Kurve. Der Arbeitspunkt ist immer möglichst nahe dem 50% Hublängenbereich zu wählen. Ist das Ventil CPM-I-D60 zu groß, ist eines aus den Diagrammen

Katalog auf Seite 2 öffnen
CPM Ventile - 3

Technische Daten Produktdruck max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Produktdruck min.: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Temperaturbereich: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Temperaturbereich bei Ausführung der oberen Membrane in PTFE/EPDM: Luftdruck (CPMI-2/CPMO-2): . . . . . . . . . . . . . . . . . . . . . . . . . . . . Luftdruck (CPM-I-D60): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Durchflußmenge Kv 23, fully open (Dp = 1 bar): . . . . . . . . . . . . . . ....

Katalog auf Seite 3 öffnen
CPM Ventile - 4

Hinweis für Ihre Bestellung A. Anschlußarmaturen gemäß gewünschter Norm B. Luftdruck Regelventil kit, 0-8 bar. C. Luftdrosselventil zum justieren der Regelgeschwindigkeit des CPM-2 Ventils. D. Verstärker für Produktdrücke, welch den vorhandenen Luftdruck überschreitet. (Produktdruck = 1.8 x Luftdruck) E. 3A Vermerkung auf Anfrage für CPM-2 Ventile. Membran-Dichtungsarten CPM-2 CPM-2 Fügen Sie Ihrer Bestellung bitte immer folgende Angaben bei: F. Obere Membrane aus EPDM mit Teflonbeschichtung (PTEE) (bei Temperaturen von 90 - 140° C). G. Membrane aus Vollteflon (PTEE) (bei Temperaturen über...
