FM-OS Kreiselpumpe

Zusammenfassung des Produktkatalogs

Anwendungsbereich
Die FM-OS Kreiselpumpe ist speziell für die Nahrungsmittelindustrie, pharmazeutische Industrie und chemische Verfahren entwickelt worden. Sie eignet sich für den Umgang mit aggressiven und korrosiven Produkten und besteht aus säurebeständigem Stahl.

Standardausführung
Die produktberührten Teile sind aus Stahl der Qualität 1.4404 (316L) gefertigt. Schrauben und Muttern bestehen aus Edelstahl 1.4301 (304). Die Dichtungen sind aus NBR.

Wellenabdichtung
Die Pumpe verfügt über eine einfachwirkende mechanische oder gespülte Gleitringdichtung mit Komponenten aus säurebeständigem Stahl und Siliziumkarbid.

Technische Daten

Max. Zulaufdruck: 400 kPa (4 bar)
Max. Förderdruck: 700 kPa (7 bar)
Temperaturbereich: -10 °C bis +140 °C
Max. Wasserdruck (gespülte Dichtung): Normaldruck (max. 1 bar)
Wasserverbrauch (gespülte Dichtung): 0,25 – 0,5 l/Min
Durchmesser des Pumpenrads: 115 mm
Gewicht: 20 kg

Motor
Der Motor ist ein Fußflanschmotor nach IEC, 2-polig mit 3000/3600 min-1 bei 50/60 Hz, Schutzart IP 55 und Isolierklasse F. Spannung und Frequenz variieren je nach Modell.

Optionen

Laufrad mit reduziertem Durchmesser
Gespülte Gleitringdichtung
Andere Spannung, Frequenz oder explosionsgeschützter Motor
Saug- und Druckstutzen mit Flanschen
Produktberührte Dichtungen aus EPDM, FPM oder PTFE

Bestellhinweise
Bei der Bestellung sollten Angaben zur Ausführung, Art der Anschlüsse, Spannung, Förderleistung, Druck, Temperatur, Dichte und Viskosität des Produktes sowie gewünschte Zusatzausrüstungen gemacht werden.

Katalogauszüge

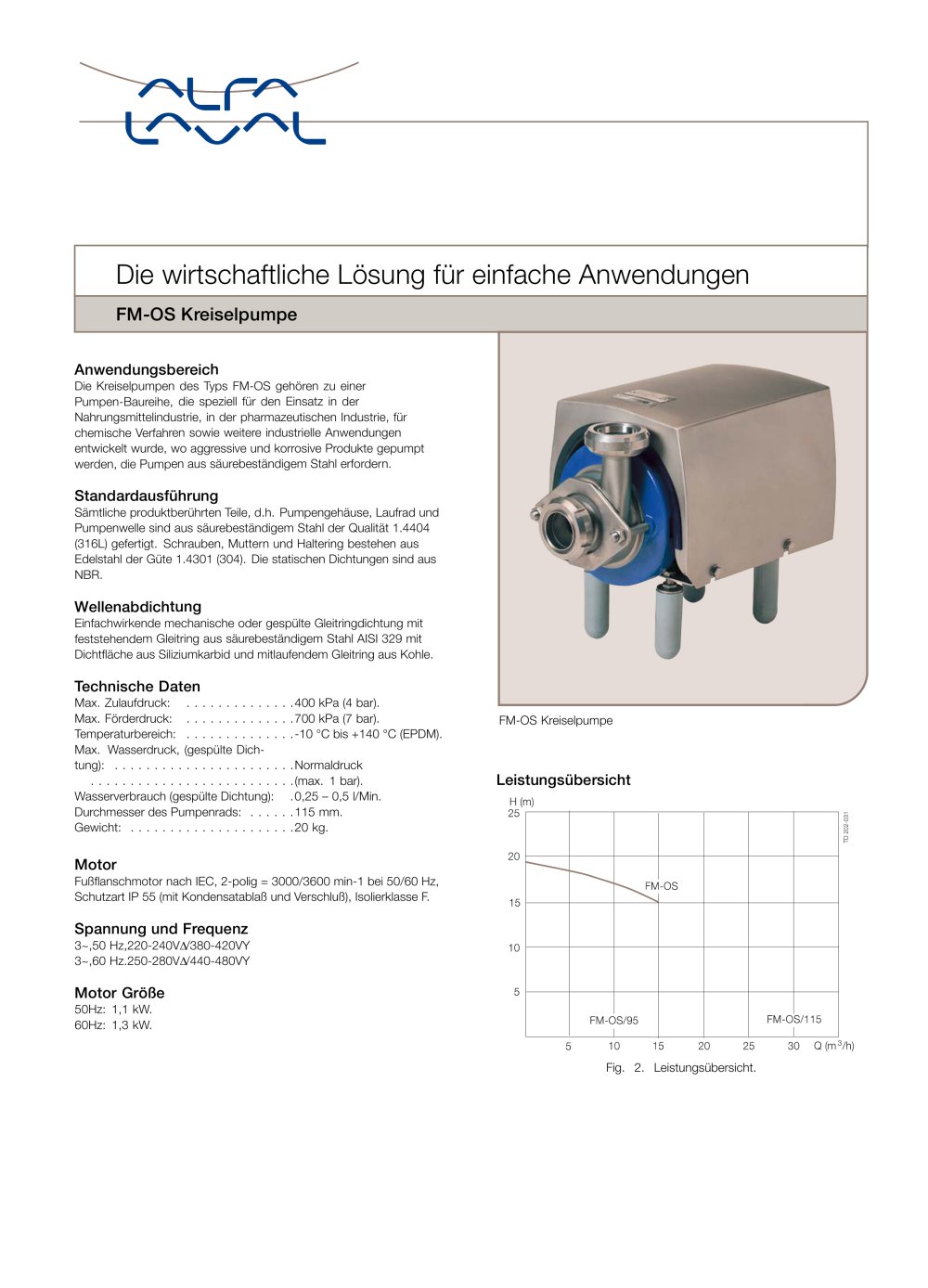

ky Die wirtschaftliche Lösung für einfache Anwendungen ky FM-OS Kreiselpumpe Anwendungsbereich Die Kreiselpumpen des Typs FM-OS gehören zu einer Pumpen-Baureihe, die speziell für den Einsatz in der Nahrungsmittelindustrie, in der pharmazeutischen Industrie, für chemische Verfahren sowie weitere industrielle Anwendungen entwickelt wurde, wo aggressive und korrosive Produkte gepumpt werden, die Pumpen aus säurebeständigem Stahl erfordern. Standardausführung Sämtliche produktberührten Teile, d.h. Pumpengehäuse, Laufrad und Pumpenwelle sind aus säurebeständigem Stahl der Qualität 1.4404 (316L) gefertigt. Schrauben, Muttern und Haltering bestehen aus Edelstahl der Güte 1.4301 (304). Die statischen Dichtungen sind aus NBR. Wellenabdichtung Einfachwirkende mechanische oder gespülte Gleitringdichtung mit feststehendem Gleitring aus säurebeständigem Stahl AISI 329 mit Dichtfläche aus Siliziumkarbid und mitlaufendem Gleitring aus Kohle. . .400 kPa (4 bar). . .700 kPa (7 bar). . .-10 °C bis +140 °C (EPDM). . .Normaldruck . .(max. 1 bar). .0,25 – 0,5 l/Min. . .115 mm. . .20 kg. FM-OS Kreiselpumpe Motor Fußflanschmotor nach IEC, 2-polig = 3000/3600 min-1 bei 50/60 Hz, Schutzart IP 55 (mit Kondensatablaß und Verschluß), Isolierklasse F.

Katalog auf Seite 1 öffnen

Hygienische Ausführung Motor Hygienische Ausführung Anschlüsse (mm) Saug- und Druckstutzen: 51 mm (2") Hygienische Ausführung ISO Dim. Clampan. schrau- Weitere Einzelheiten entnehmen Sie bitte der Bedienungsanleitung IM 70344. Laufrad mit reduziertem Durchmesser. Gespülte Gleitringdichtung. Andere Spannung, Frequenz oder explosionsgeschützter Motor Saug- und Druckstutzen mit Flanschen (Industrie-Ausführung) Gegenflansche, Buchsen und Dichtungsringe für Flanschverbindungen (Industrie-Ausführung) F. Produktberührte Dichtungen aus EPDM, FPM oder PTFE. G. Mitlaufender Gleitring aus Siliziumkarbid...

Katalog auf Seite 2 öffnen
