LKB Klappenventil

LKB Klappenventil
1 / 8Seiten

Katalogauszüge

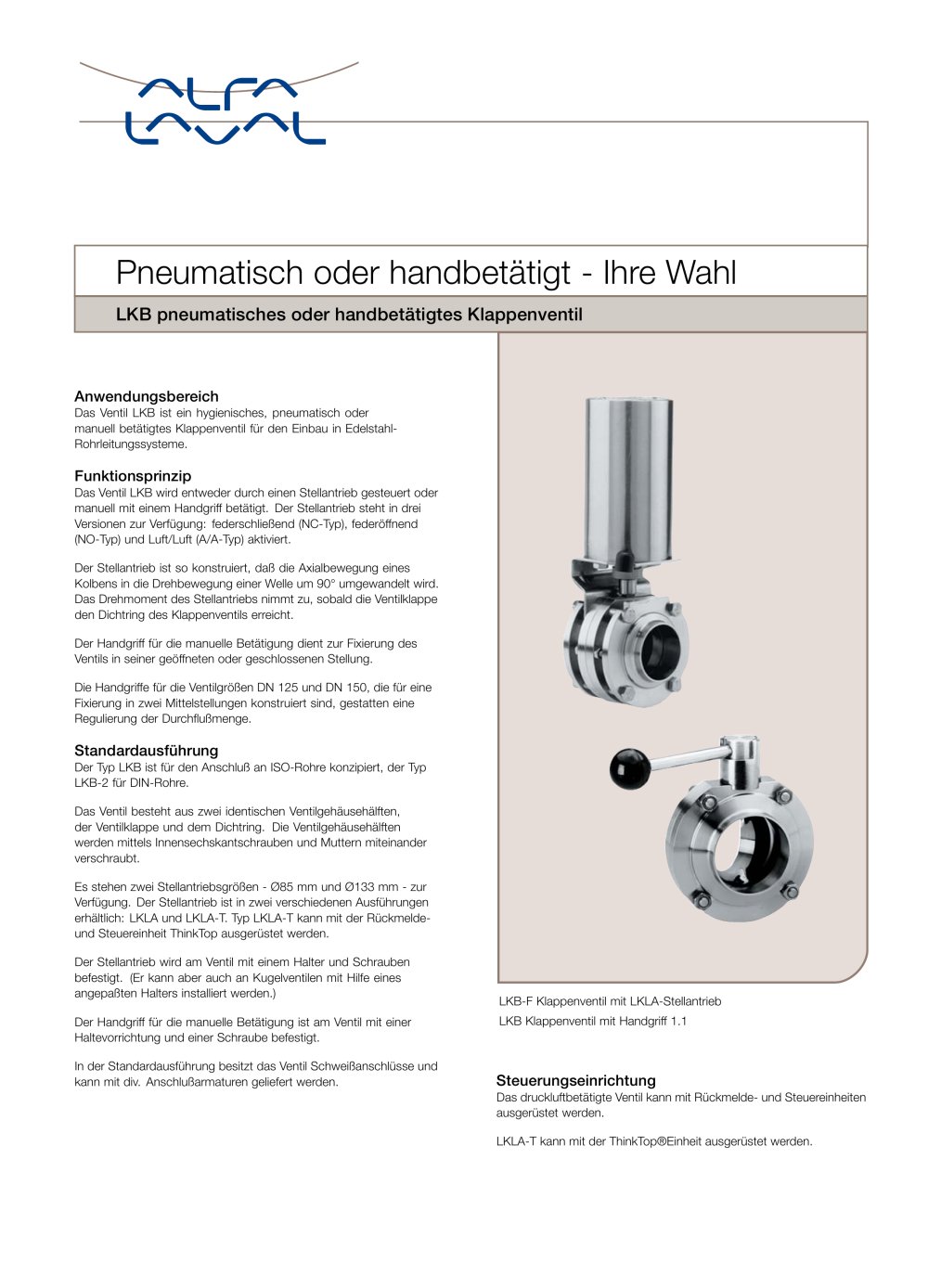

ky Pneumatisch oder handbetätigt - Ihre Wahl ky LKB pneumatisches oder handbetätigtes Klappenventil Anwendungsbereich Das Ventil LKB ist ein hygienisches, pneumatisch oder manuell betätigtes Klappenventil für den Einbau in EdelstahlRohrleitungssysteme. Funktionsprinzip Das Ventil LKB wird entweder durch einen Stellantrieb gesteuert oder manuell mit einem Handgriff betätigt. Der Stellantrieb steht in drei Versionen zur Verfügung: federschließend (NC-Typ), federöffnend (NO-Typ) und Luft/Luft (A/A-Typ) aktiviert. Der Stellantrieb ist so konstruiert, daß die Axialbewegung eines Kolbens in die Drehbewegung einer Welle um 90° umgewandelt wird. Das Drehmoment des Stellantriebs nimmt zu, sobald die Ventilklappe den Dichtring des Klappenventils erreicht. Der Handgriff für die manuelle Betätigung dient zur Fixierung des Ventils in seiner geöffneten oder geschlossenen Stellung. Die Handgriffe für die Ventilgrößen DN 125 und DN 150, die für eine Fixierung in zwei Mittelstellungen konstruiert sind, gestatten eine Regulierung der Durchflußmenge. Standardausführung Der Typ LKB ist für den Anschluß an ISO-Rohre konzipiert, der Typ LKB-2 für DIN-Rohre. Das Ventil besteht aus zwei identischen Ventilgehäusehälften, der Ventilklappe und dem Dichtring. Die Ventilgehäusehälften werden mittels Innensechskantschrauben und Muttern miteinander verschraubt. Es stehen zwei Stellantriebsgrößen - Ø85 mm und Ø133 mm - zur Verfügung. Der Stellantrieb ist in zwei verschiedenen Ausführungen erhältlich: LKLA und LKLA-T. Typ LKLA-T kann mit der Rückmeldeund Steuereinheit ThinkTop ausgerüstet werden. Der Stellantrieb wird am Ventil mit einem Halter und Schrauben befestigt. (Er kann aber auch an Kugelventilen mit Hilfe eines angepaßten Halters installiert werden.) Der Handgriff für die manuelle Betätigung ist am Ventil mit einer Haltevorrichtung und einer Schraube befestigt. In der Standardausführung besitzt das Ventil Schweißanschlüsse und . kann mit div. Anschlußarmaturen geliefert werden. LKB-F Klappenventil mit LKLA-Stellantrieb LKB Klappenventil mit Handgriff 1.1 Steuerungseinrichtung Das druckluftbetätigte Ventil kann mit Rückmelde- und Steuereinheiten ausgerüstet werden. LKLA-T kann mit der ThinkTop®Einheit ausgerüstet werden.

Katalog auf Seite 1 öffnen

Drehmomentdiagramme - Stellantrieb LKLA ø85 mm: Maximales Drehmoment (Zum Schließen der Klappe bei trockenem Dichtring) Größe Schließen - Feder aktiviert Öffnen - Luftaktiviert Schließen - Luftaktiviert Öffnen - Feder aktiviert Schließen Öffnen

Katalog auf Seite 2 öffnen

Hinweis! KB Größen DN 125 und 150 mit 6 schrauben. Abb. 3. Abmessungen - Ventil. a. Ohne Kupplung. Abb. 4. Dimensionen - Stellantrieb

Katalog auf Seite 3 öffnen

Druckverlustdiagramme - Ventil ~ CM mtiocot^co c»S=J o o ooooo^ LKB und LKB-F voll geöffnet. LKB-2 und LKB-F voll geöffnet. Für die Diagramme gelten folgende Werte:

Katalog auf Seite 5 öffnen

Technische Daten Ventil: Produktdruck max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1000 kPa (10 bar). Produktdruck min.: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Vakuum. Temperaturbereich: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-10°C bis +95°C. Stellantrieb: Max. Luftdruck: . . . . . . . . . . . . . . . Min. Luftdruck, NC und NO: . . . . . . . Temperaturbereich: . . . . . . . . . . . . . Luftverbrauch (l Normalluft) - ø85 mm: Luftverbrauch (l Normalluft) - ø133 mm: Druckluftanschluß: . . . . ....

Katalog auf Seite 6 öffnen

Hinweis für Ihre Bestellung A. Anschlußarmaturen gemäß gewünschter Norm B. Rückmeldeeinheit ThinkTop® zur Stellungsanzeige/Druckluftsteuerung C. Rückmeldung mit Mikroschaltern D. Rückmeldung mit induktiven Näherungsschaltern E. Rückmeldung mit Hall Näherungsschaltern F. Explosionsgeschützte Stellungsanzeige mit induktiven Näherungsschaltern G. Befestigungshalter für Stellantrieb (auch für Kugelventile) H. Handgriff für zwei Mittelstellungen (ist Standard bei DN 125 und Dn 150). I. Handgriff mit Rückmeldung J. Handgriff für stufenlose Einstellung von Mittelstellungen (nicht bei DN 125 und DN...

Katalog auf Seite 7 öffnen

Die hier enthaltenen Informationen sind korrekt zum Zeitpunkt der Veröffentlichung; geringfügige Änderungen jedoch vorbehalten. Wie nehme ich Kontakt zu Alfa Laval auf? Kontaktpersonen und -adressen weltweit werden auf unserer Website gepflegt. Bei Interesse besuchen Sie uns gerne auf unserer Homepage www.alfalaval.com.
