OptiLobe Kreiskolbenpumpe
4Seiten

{{requestButtons}}

Katalogauszüge

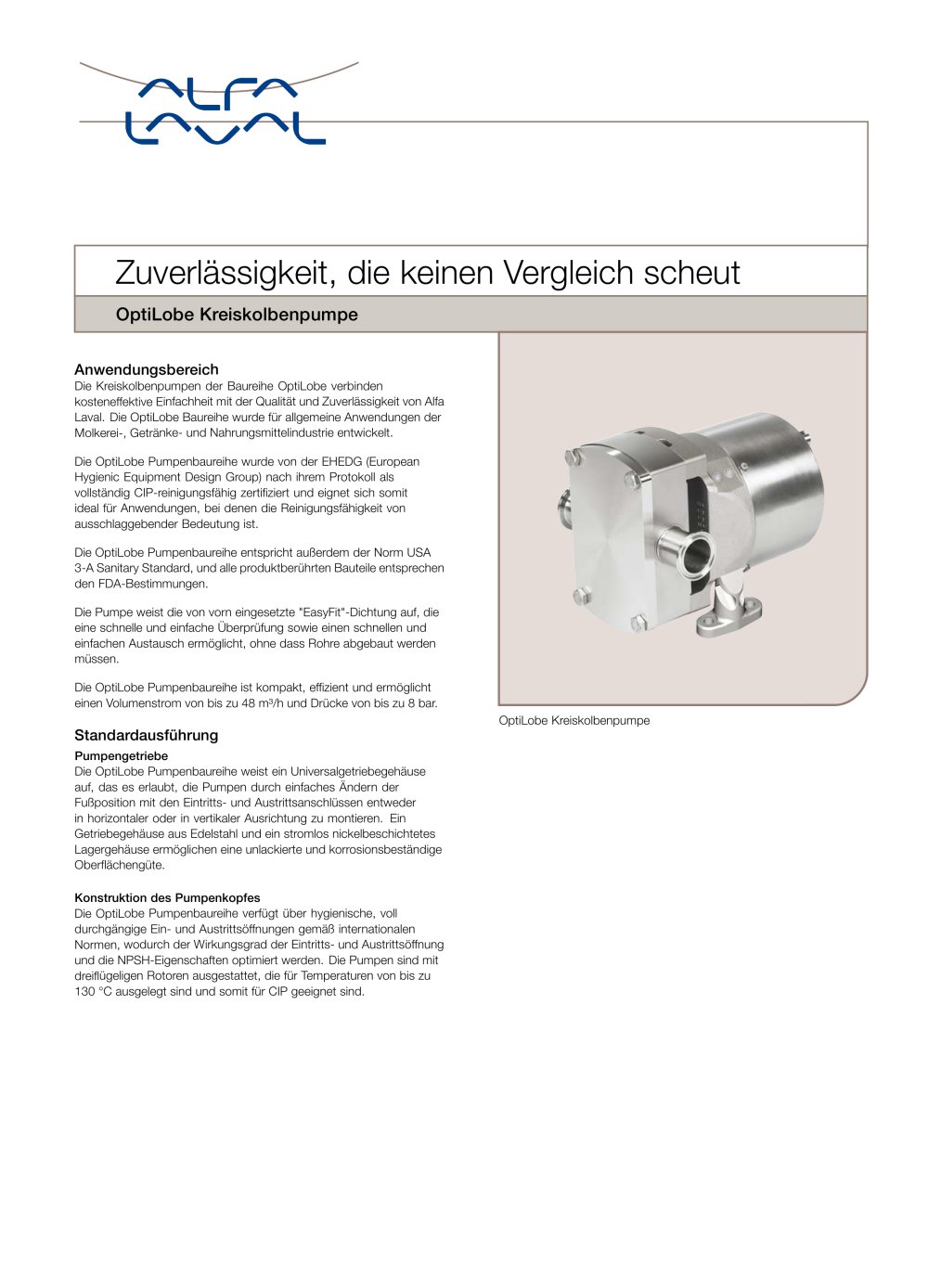

OptiLobe Kreiskolbenpumpe - 1

ky Zuverlässigkeit, die keinen Vergleich scheut ky OptiLobe Kreiskolbenpumpe Anwendungsbereich Die Kreiskolbenpumpen der Baureihe OptiLobe verbinden kosteneffektive Einfachheit mit der Qualität und Zuverlässigkeit von Alfa Laval. Die OptiLobe Baureihe wurde für allgemeine Anwendungen der Molkerei-, Getränke- und Nahrungsmittelindustrie entwickelt. Die OptiLobe Pumpenbaureihe wurde von der EHEDG (European Hygienic Equipment Design Group) nach ihrem Protokoll als vollständig CIP-reinigungsfähig zertifiziert und eignet sich somit ideal für Anwendungen, bei denen die Reinigungsfähigkeit von ausschlaggebender Bedeutung ist. Die OptiLobe Pumpenbaureihe entspricht außerdem der Norm USA 3-A Sanitary Standard, und alle produktberührten Bauteile entsprechen den FDA-Bestimmungen. Die Pumpe weist die von vorn eingesetzte "EasyFit"-Dichtung auf, die eine schnelle und einfache Überprüfung sowie einen schnellen und einfachen Austausch ermöglicht, ohne dass Rohre abgebaut werden müssen. Die OptiLobe Pumpenbaureihe ist kompakt, effizient und ermöglicht einen Volumenstrom von bis zu 48 m³/h und Drücke von bis zu 8 bar. OptiLobe Kreiskolbenpumpe Standardausführung Pumpengetriebe Die OptiLobe Pumpenbaureihe weist ein Universalgetriebegehäuse . auf, das es erlaubt, die Pumpen durch einfaches Ändern der Fußposition mit den Eintritts- und Austrittsanschlüssen entweder in horizontaler oder in vertikaler Ausrichtung zu montieren. Ein Getriebegehäuse aus Edelstahl und ein stromlos nickelbeschichtetes Lagergehäuse ermöglichen eine unlackierte und korrosionsbeständige Oberflächengüte. Konstruktion des Pumpenkopfes Die OptiLobe Pumpenbaureihe verfügt über hygienische, voll durchgängige Ein- und Austrittsöffnungen gemäß internationalen Normen, wodurch der Wirkungsgrad der Eintritts- und Austrittsöffnung und die NPSH-Eigenschaften optimiert werden. Die Pumpen sind mit dreiflügeligen Rotoren ausgestattet, die für Temperaturen von bis zu 130 °C ausgelegt sind und somit für CIP geeignet sind.

Katalog auf Seite 1 öffnen
OptiLobe Kreiskolbenpumpe - 2

Getriebegehäuse: Edelstahl 304. Lagergehäuse: stromlos nickelbeschichtetes Gusseisen. Wellen: Duplex-Edelstahl. Pumpenkopf: produktberührte Bauteile aus 316L. Produktberührte Elastomere aus EPDM und FPM; alle FDA-konform. Kohlenstoff/Edelstahl, Kohlenstoff/Siliziumkarbid oder Siliziumkarbid/Siliziumkarbid. Einfachwirkende gespülte/gekühlte Gleitringdichtung vom Typ EasyFit. Alle Dichtungstypen werden von vorn eingesetzt und sind komplett austauschbar. Ein besonderes Dichtungssetzen der Gleitringdichtung ist nicht erforderlich, weil die Dichtung beim Zusammenbau maßhaltig eingesetzt wird....

Katalog auf Seite 2 öffnen
OptiLobe Kreiskolbenpumpe - 3

Funktionsprinzip Die Verdrängung des Mediums wird in der OptiLobe Pumpe durch berührungslos arbeitende, gegeneinander rotierende dreiflügelige Rotoren erreicht, die in einer vollständig entleerenden Pumpenkammer arbeiten. Alle OptiLobe Pumpen können ohne Veränderungen in beide Richtungen fördern. Abb. 1 1 Volumenströme/Drücke/Anschlüsse OptiLobe Modell Drehzahl Differenzdruck US-Gall/ Zoll

Katalog auf Seite 3 öffnen
OptiLobe Kreiskolbenpumpe - 4

Alle Abmessungen in mm. Mit vertikalen Anschlüssen V Die hier enthaltenen Informationen sind korrekt zum Zeitpunkt der Veröffentlichung; geringfügige Änderungen jedoch vorbehalten. Wie nehme ich Kontakt zu Alfa Laval auf? Kontaktpersonen und -adressen weltweit werden auf unserer Website gepflegt. Bei Interesse besuchen Sie uns gerne auf unserer Homepage www.alfalaval.com.

Katalog auf Seite 4 öffnen
