SolidC Kreiselpumpe
4Seiten

{{requestButtons}}

Katalogauszüge

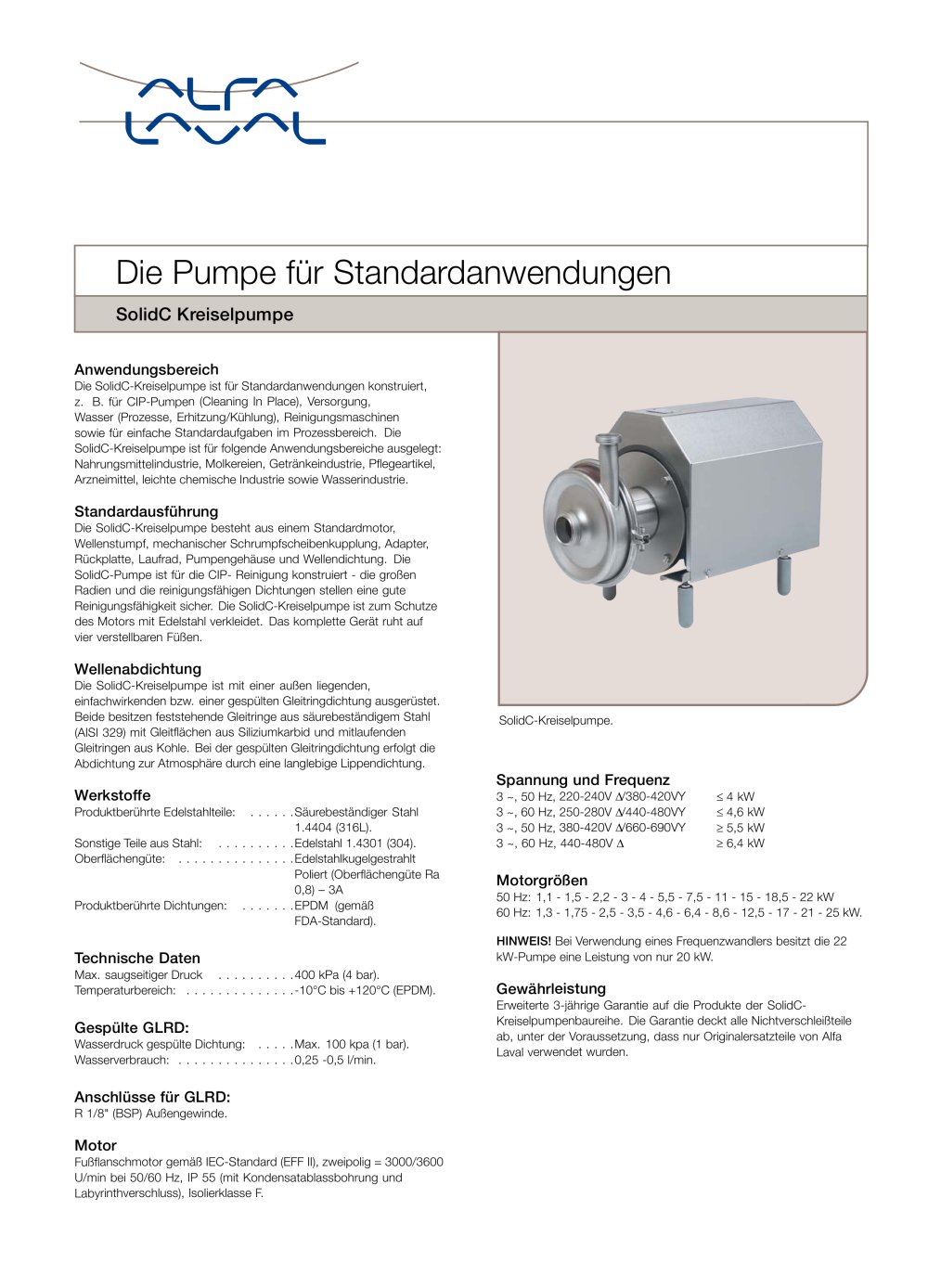

SolidC Kreiselpumpe - 1

SolidC Kreiselpumpe Anwendungsbereich Die SolidC-Kreiselpumpe ist für Standardanwendungen konstruiert, z. B. für CIP-Pumpen (Cleaning In Place), Versorgung, Wasser (Prozesse, Erhitzung/Kühlung), Reinigungsmaschinen sowie für einfache Standardaufgaben im Prozessbereich. Die SolidC-Kreiselpumpe ist für folgende Anwendungsbereiche ausgelegt: Nahrungsmittelindustrie, Molkereien, Getränkeindustrie, Pflegeartikel, Arzneimittel, leichte chemische Industrie sowie Wasserindustrie. Standardausführung Die SolidC-Kreiselpumpe besteht aus einem Standardmotor, Wellenstumpf, mechanischer Schrumpfscheibenkupplung, Adapter, Rückplatte, Laufrad, Pumpengehäuse und Wellendichtung. Die SolidC-Pumpe ist für die CIP- Reinigung konstruiert - die großen Radien und die reinigungsfähigen Dichtungen stellen eine gute Reinigungsfähigkeit sicher. Die SolidC-Kreiselpumpe ist zum Schutze des Motors mit Edelstahl verkleidet. Das komplette Gerät ruht auf vier verstellbaren Füßen. Wellenabdichtung Die SolidC-Kreiselpumpe ist mit einer außen liegenden, einfachwirkenden bzw. einer gespülten Gleitringdichtung ausgerüstet. Beide besitzen feststehende Gleitringe aus säurebeständigem Stahl (AISI 329) mit Gleitflächen aus Siliziumkarbid und mitlaufenden Gleitringen aus Kohle. Bei der gespülten Gleitringdichtung erfolgt die Abdichtung zur Atmosphäre durch eine langlebige Lippendichtung. . Werkstoffe Produktberührte Edelstahlteile: . . . . . .Säurebeständiger Stahl 1.4404 (316L). Sonstige Teile aus Stahl: . . . . . . . . . .Edelstahl 1.4301 (304). Oberflächengüte: . . . . . . . . . . . . . . .Edelstahlkugelgestrahlt Poliert (Oberflächengüte Ra 0,8) – 3A Produktberührte Dichtungen: . . . . . . .EPDM (gemäß FDA-Standard). Technische Daten HINWEIS! Bei Verwendung eines Frequenzwandlers besitzt die 22 kW-Pumpe eine Leistung von nur 20 kW. Max. saugseitiger Druck . . . . . . . . . .400 kPa (4 bar). Temperaturbereich: . . . . . . . . . . . . . .-10°C bis +120°C (EPDM). Gespülte GLRD: Wasserdruck gespülte Dichtung: . . . . .Max. 100 kpa (1 bar). Wasserverbrauch: . . . . . . . . . . . . . . .0,25 -0,5 l/min. Anschlüsse für GLRD: R 1/8" (BSP) Außengewinde. Motor Fußflanschmotor gemäß IEC-Standard (EFF II), zweipolig = 3000/3600 U/min bei 50/60 Hz, IP 55 (mit Kondensatablassbohrung und Labyrinthverschluss), Isolierklasse F. Erweiterte 3-jährige Garantie auf die Produkte der SolidCKreiselpumpenbaureihe. Die Garantie deckt alle Nichtverschleißteile ab, unter der Voraussetzung, dass nur Originalersatzteile von Alfa Laval verwendet wurden.

Katalog auf Seite 1 öffnen
SolidC Kreiselpumpe - 4

Hinweis für Ihre Bestellung Fügen Sie Ihrer Bestellung bitte immer folgende Angaben bei: Laufrad mit reduziertem Durchmesser. Motor für andere Spannung und/oder Frequenz Motor für Drehzahl 1500 1/min. Gespülte Gleitringdichtung. Produktberührte Dichtungen aus NBR, FPM oder FEP. Mitlaufender Gleitring aus Siliziumkarbid Pumpengröße Anschlussmaße Laufraddurchmesser Motorgröße Spannung und Frequenz Durchflussmenge, Druck und Temperatur Dichte und Viskosität des Produkts Optionen HINWEIS! Weitere Einzelheiten entnehmen Sie bitte der Bedienungsanleitung IM 70821. Dieses Produkt besitzt ein...

Katalog auf Seite 4 öffnen
