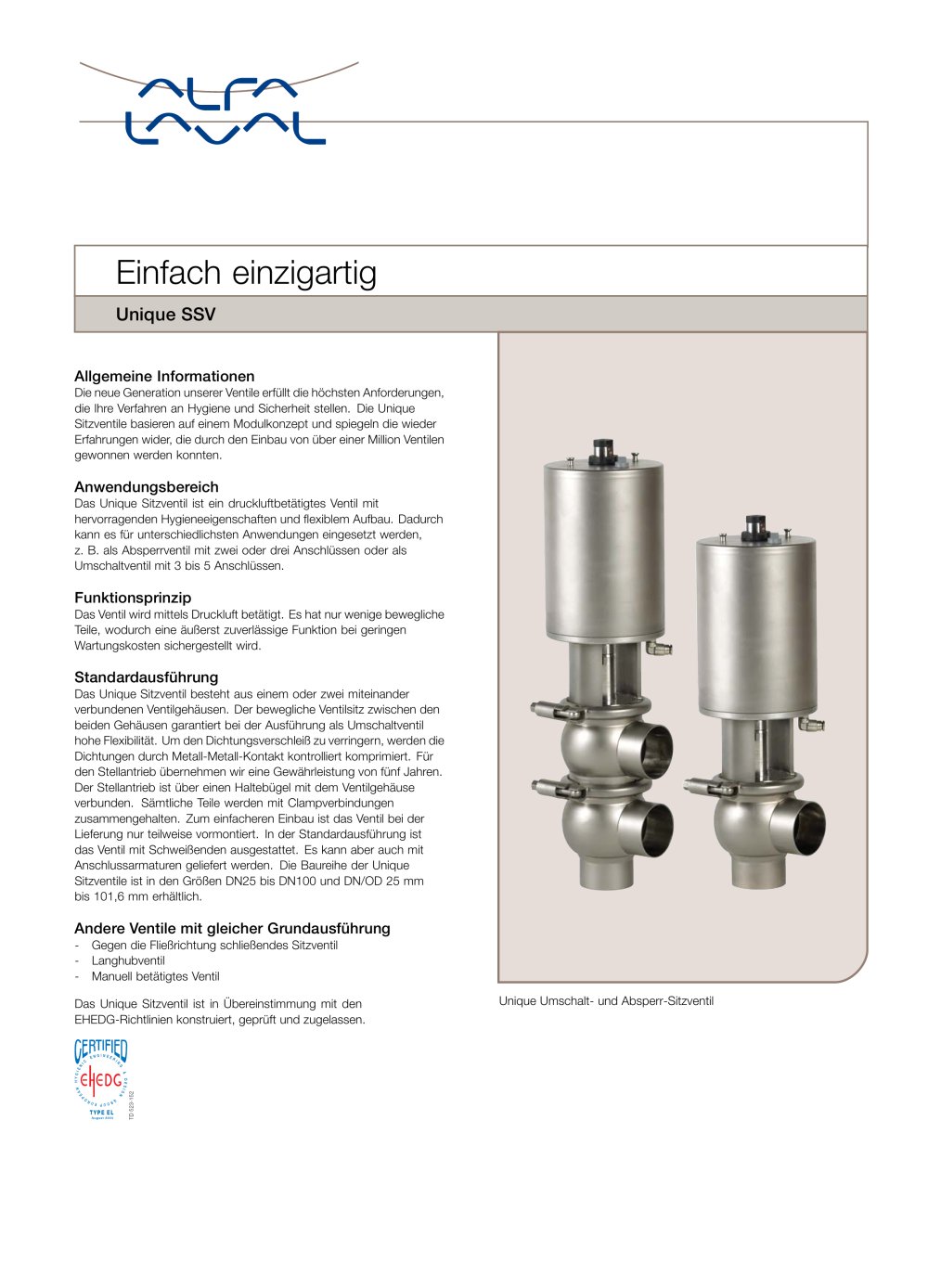

Allgemeine Informationen Die neue Generation unserer Ventile erfüllt die höchsten Anforderungen, die Ihre Verfahren an Hygiene und Sicherheit stellen. Die Unique Sitzventile basieren auf einem Modulkonzept und spiegeln die wieder Erfahrungen wider, die durch den Einbau von über einer Million Ventilen gewonnen werden konnten. Anwendungsbereich Das Unique Sitzventil ist ein druckluftbetätigtes Ventil mit hervorragenden Hygieneeigenschaften und flexiblem Aufbau. Dadurch kann es für unterschiedlichsten Anwendungen eingesetzt werden, z. B. als Absperrventil mit zwei oder drei Anschlüssen oder als Umschaltventil mit 3 bis 5 Anschlüssen. Funktionsprinzip Das Ventil wird mittels Druckluft betätigt. Es hat nur wenige bewegliche Teile, wodurch eine äußerst zuverlässige Funktion bei geringen Wartungskosten sichergestellt wird. Standardausführung Das Unique Sitzventil besteht aus einem oder zwei miteinander verbundenen Ventilgehäusen. Der bewegliche Ventilsitz zwischen den beiden Gehäusen garantiert bei der Ausführung als Umschaltventil hohe Flexibilität. Um den Dichtungsverschleiß zu verringern, werden die Dichtungen durch Metall-Metall-Kontakt kontrolliert komprimiert. Für den Stellantrieb übernehmen wir eine Gewährleistung von fünf Jahren. Der Stellantrieb ist über einen Haltebügel mit dem Ventilgehäuse verbunden. Sämtliche Teile werden mit Clampverbindungen zusammengehalten. Zum einfacheren Einbau ist das Ventil bei der Lieferung nur teilweise vormontiert. In der Standardausführung ist das Ventil mit Schweißenden ausgestattet. Es kann aber auch mit Anschlussarmaturen geliefert werden. Die Baureihe der Unique Sitzventile ist in den Größen DN25 bis DN100 und DN/OD 25 mm bis 101,6 mm erhältlich. Andere Ventile mit gleicher Grundausführung - Gegen die Fließrichtung schließendes Sitzventil Langhubventil Manuell betätigtes Ventil Das Unique Sitzventil ist in Übereinstimmung mit den EHEDG-Richtlinien konstruiert, geprüft und zugelassen. Unique Umschalt- und Absperr-Sitzventil

Katalog auf Seite 1 öffnen

Hinweis! Für die Diagramme gelten die folgenden Bedingungen: Medium: Wasser (20 °C) Messung: gemäß VDI2173

Katalog auf Seite 2 öffnen

Druckdaten für Unique Sitzventile Tabelle 1 - Absperr- und Umschaltventile Max. Druck in bar, ohne Leckage, am Ventilsitz

Katalog auf Seite 3 öffnen

Tabelle 3 - Absperr- und Umschaltventile mit verstärktem Stellantrieb (wahlweise) Max. Druck in bar, ohne Leckage, am Ventilsitz Ventilgröße DN 50 DN 65 DN/OD DN/OD Stellantrieb /-Ventilgehäuse- = Luft schließt = Feder schließt

Katalog auf Seite 4 öffnen

* = only available with replaceable elastomer plug seal. Achtung! Beachten Sie die Öffnungs- und Öffnungs- und Schließzeiten werden von folgenden Faktoren beeinflusst: - von der Anzahl der Ventile, die am selben Luftschlauch angeschlossen sind - von der Verwendung eines einzigen Magnetventils für in Reihe angeschlossene

Katalog auf Seite 5 öffnen

Technische Daten Max. Produktdruck (abhängig von der Ventilauslegung) . . Min. Produktdruck . . . . . . . . . . . . . . . . . . . . . . . . . . Temperaturbereich . . . . . . . . . . . . . . . . . . . . . . . . . . Luftdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pneumatische Abwärtsbewegung mit Federrückstellung (NO) Pneumatische Aufwärtsbewegung mit Federrückstellung (NC) Pneumatische Auf- und Abwärtsbewegung (Luft/Luft) Druckluftverbrauch (Liter Normalluft) pro Hub DN25-65 DN25-40 DN/OD 51 bis 63,5 mm 0,5 × Luftdruck [bar] 1,1 × Luftdruck [bar] DN/OD 25 bis 38 mm...

Katalog auf Seite 6 öffnen

Die hier enthaltenen Informationen sind korrekt zum Zeitpunkt der Veröffentlichung; geringfügige Änderungen jedoch vorbehalten. Wie nehme ich Kontakt zu Alfa Laval auf? Kontaktpersonen und -adressen weltweit werden auf unserer Website gepflegt. Bei Interesse besuchen Sie uns gerne auf unserer Homepage www.alfalaval.com.
