. kyUnique - Doppelsitzventil ky Unique Vermischungssichere Ventile Unique Doppelsitzventil mit ThinkTop®. . Konzept Durch sein außergewönliches Konzept hat dieses vermischungssichere Ventil eine exzellente, unübertroffene Flexibilität und ist doch ganz einfach. Mit der zuverlässigen modularen Bauweise erhalten Sie das perfekte Ventil für Ihre speziellen Anforderungen an jede Art von vermischungssicheren Betrieb, bei dem zwei verschiedene Produkte durch ein einziges Ventil fließen. Unique passt ganz genau zu Ihrem Verfahren! Wie der Name Unique schon sagt, ist dieses Doppelsitzventil mit seinem System, bei dem spezielle Besonderheiten und Funktionen aus einer Vielzahl von Optionen angeboten werden, einzigartig auf dem Gebiet der vermischungssicheren Ventile und benötigt trotzdem nur minimalen Service- und Wartungsaufwand. Funktionsprinzip Unique wird mit Druckluft angesteuert. Das Ventil ist ausschließlich als federschließende Version lieferbar (NC). Das Ventil hat zwei unabhängige Tellerdichtungen, die unter atmosphärischem Druck in jedem Betriebszustand einen Leckageraum zwischen sich bilden. Falls es zu einer der seltenen versehentlichen Produktleckagen kommt, fließt diese in den Leckageraum und wird durch den Leckageauslauf entleert. Wenn das Ventil geöffnet ist, ist der Leckageraum geschlossen. Das Produkt kann dann von einer Leitungsebene in die andere fließen. Das Ventil kann verschiedenen hygienischen Anforderungen angepaßt werden. Die Ausrüstung des Ventils mit Balancern ist frei wählbar (siehe Abb. 2). Es gibt praktisch keine Schaltleckage und Produktverluste bei Schaltvorgängen. SpiralClean Mit dem Unique-Konzept wird auch das Alfa Laval SpiralCleanSystem angeboten, um die unteren und oberen Ventilspindeln bzw. Balancer sowie den Leckageraum von außen zu reinigen. Mit dem SpiralClean werden die hohen Hygieneanforderungen in der Lebensmittelindustrie und Pharmazie sicher erfüllt. Das System reinigt wesentlich effizienter und benötigt dazu weniger Reinigungsmittel, indem es dafür sorgt, dass die CIP-Flüssigkeit in einem gerichteten Sprühwinkel sämtliche Oberflächen gezielt überstreicht und mit hoher Scherwirkung reinigt. Alle externen CIP-Systeme für das Unique sind standardmäßig mit der SpiralClean-Konstruktion versehen. Ein weiterer Vorteil des SpiralCleanSystems ist, dass das Unique-Doppel sitzventil unter Aseptik ähnlichen Bedingungen arbeiten kann. Optionen Das Konzept des Unique kann auf die Anforderungen des Kunden angepasst werden und sorgt für moderne, maßgeschneiderte Lösungen, die zukunftssicher sind. Der Kunde erhält genau das, was er benötigt, nicht mehr, aber auch nicht weniger. Nur bei Alfa Laval haben Sie die Möglichkeit, auf unnötige Ausrüstungen und Funktionen zu verzichten und damit Probleme zu vermeiden, die durch ein nicht angepasstes Produkt entstehen. Bei der Planung des Unique Doppelsitzventils wurde an die Flexibilität des Benutzers gedacht. Der Kunde kann zwischen zusätzlichen Optionen nach individuellem Bedarf wählen; z. B. höhere hygienische Anforderungen oder stärkere Beständigkeit gegen physikalisch harte Bedingungen. Siehe auch Abb. 2 auf der nächsten Seite, die einen Überblick über das Baukastensystem des Unique Doppelsitzventils verschafft.

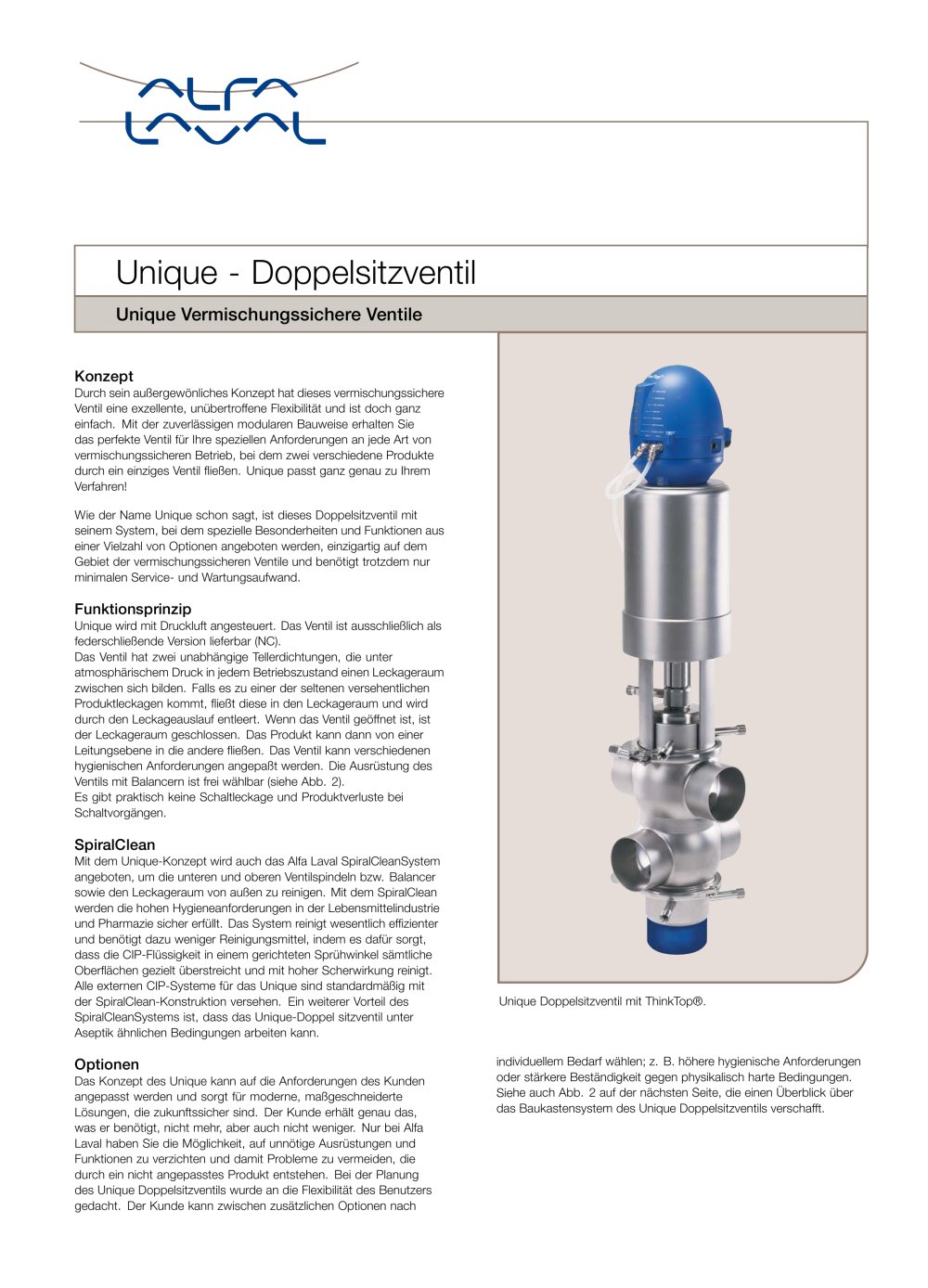

Katalog auf Seite 1 öffnen
Unique Vermischungssichere Ventile - 2

Die folgende Zeichnung gibt einen Überblick über das Baukastensystem und die sich daraus ergebene Flexibilität des Unique Doppelsitzventils. Das Unique-Konzept bietet Ihnen Ventilteller mit und ohne Balancer, Sitzanhebung, CIP-Reinigung für die Ventilteller und Leckageräume sowie alle Kombinationen daraus. Flexibilität bei den Größen Hygienische Flexibilität Flexibilität in der Abstimmung Abb. 2. Wahlmöglichkeiten für maximale Flexibilität Besondere Kennzeichen des modularen Systems - Ausgezeichnete Flexibilität, - trotzdem einfach und übersichtlich. - Anpassung an alle Arbeitsbedingungen...

Katalog auf Seite 2 öffnen
Unique Vermischungssichere Ventile - 3

Auswahlhilfe Um Ihnen die Wahl zu erleichtern, haben wir folgende Standardkonfigurationen vorgesehen: - UniqueBasic - Unique SeatClean (altes Modell: SMP SC SF) - Unique HighClean (altes Modell: SMP EC) - Unique UltraClean (altes Modell: SMP EC SCD) Sie können sich entweder direkt für eine Konfiguration entscheiden oder noch weitere Extras hinzufügen, damit das Ventil genau Ihre speziellen Anforderungen erfüllt. Unique Basic besteht aus den Grundelementen eines Doppel-sitzventils. - Antrieb ohne Sitzanhebung - Ventilteller ohne Balancer - Kein SpiralClean für Leckageraum oder Ventilteller...

Katalog auf Seite 3 öffnen
Unique Vermischungssichere Ventile - 4

Technische Daten Produktdruckmax. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1000 kPa (10 bar) (bei höherem Druck bitte gesondert anfragen) Produktdruckmin.: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Vakuum. Temperaturbereich: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-5°C bis +125°C (bei höheren Temperaturen bitte gesondert anfragen) Luftdruck: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Max. 800 kPa (8 bar). Werkstoffe Produktberührte Edelstahlteile: . . . ....

Katalog auf Seite 4 öffnen
Unique Vermischungssichere Ventile - 5

Druckverlustdiagramme Abb. 3. Druckverlust/Leistungsdiagramm, oberes Gehäuse. Durchgezogene Linien: Oberer Ventilteller mit Balancer. Gepunktete Linien: Oberer Ventilteller ohne Balancer Abb. 4. Druckverlust/Leistungsdiagramm, unteres Gehäuse, unterer Ventilteller mit und ohne Balancer. Abb. 5. Druckverlust/Leistungsdiagramm, zwischen den Gehäusen. Durchgezogene Linien: Mit Balancer. Gepunktete Linien: Ohne Balancer. Hinweis! Für die Diagramme gelten folgende Werte: Medium: Wasser (20°C). Messung: Gemäß VDI 2173. Beispiel 1 zur Bestimmung des Druckverlusts Oberes Ventilgehäuse: ISO 51 mm....

Katalog auf Seite 5 öffnen
