Datenblatt USB-Sensor-Interface Typ 9206

Datenblatt USB-Sensor-Interface Typ 9206
1 / 4Seiten

Katalogauszüge

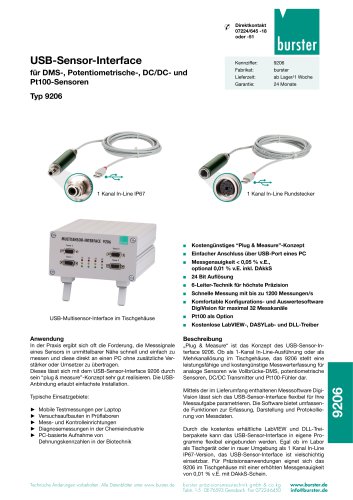

Datenblatt USB-Sensor-Interface Typ 9206 - 1

burster Kennziffer: USB-Sensor-Interfacefür DMS-, Potentiometrische-, DC/DC- und Pt100-SensorenTyp 9206 Anwendung In der Praxis ergibt sich oft die Forderung, die Messsignale eines Sensors in unmittelbarer Nähe schnell und einfach zu messen und diese direkt an einen PC ohne zusätzliche Verstärker oder Umsetzer zu übertragen. Dieses lässt sich mit dem USB-Sensor-Interface 9206 durch sein “plug & measure”-Konzept sehr gut realisieren. Die USB-Anbindung erlaubt einfachste Installation. Typische Einsatzgebiete: ► Mobile Testmessungen per Laptop ► PC-basierte Aufnahme von Dehnungskennzahlen in der Biotechnik Technische Änderungen Vorbehalten. Alle Datenblätter unter www.burster.de ■ Kostengünstiges “Plug & Measure”-Konzept■ Einfacher Anschluss über USB-Port eines PC ■ Messgenauigkeit < 0,05 % v.E., optional 0,01 % v.E. inkl. DAkkS ■ 6-Leiter-Technik für höchste Präzision ■ Schnelle Messung mit bis zu 1200 Messungen/s ■ Komfortable Konfigurations- und Auswertesoftware DigiVision für maximal 32 Messkanäle ■ Kostenlose LabVIEW-, DASYLab- und DLL-Treiber Beschreibung „Plug & Measure“ ist das Konzept des USB-Sensor-In-terface 9206. Ob als 1-Kanal In-Line-Ausführung oder als Mehrkanallösung im Tischgehäuse, das 9206 stellt eine leistungsfähige und kostengünstige Messwerterfassung für analoge Sensoren wie Vollbrücke-DMS, potentiometrische Sensoren, DC/DC Transmitter und Pt100-Fühler dar. Mittels der im Lieferumfang enthaltenen Messsoftware Digi-Vision lässt sich das USB-Sensor-Interface flexibel für Ihre Messaufgabe parametrieren. Die Software bietet umfassende Funktionen zur Erfassung, Darstellung und Protokollierung von Messdaten. Durch die kostenlos erhältliche LabVIEW und DLL-Trei-berpakete kann das USB-Sensor-Interface in eigene Programme flexibel eingebunden werden. Egal ob im Labor als Tischgerät oder in rauer Umgebung als 1 Kanal In-Line IP67-Version, das USB-Sensor-Interface ist vielschichtig einsetzbar. Für Präzisionsanwendungen eignet sich das 9206 im Tischgehäuse mit einer erhöhten Messgenauigkeit von 0,01 % v.E. mit DAkkS-Schein. burster präzisionsmesstechnik gmbh & co kg www.burster.de Talstr. 1-5 ■ DE-76593 Gernsbach ■ Fon 07224-6450 info@burster.de

Katalog auf Seite 1 öffnen

Datenblatt USB-Sensor-Interface Typ 9206 - 2

Technische Daten Anschließbare Sensoren Software DigiVision Brückenwiderstand (Vollbrücke): Anschlusstechnik: Konfigurierbare Kennwerte: Sensorspeisespannung: Speisestrom: Messfehler: Potentiometer Anschlusstechnik: Bahnwiderstand: Messsignal: Speisespannung: Speisestrom: Messfehler: IP40 - In-Line mit 12-poligem Steckeranschluss für Sensoren Temperatur Pt100 Anschließbare Sensoren: Messbereich: Genauigkeit: Messrate: Option erhöhte Messgenauigkeit nur für DMS-Eingang 0,01 % v.E. inkl. DAkkS-Schein - 9206-V3xxxx inklusive Mess- und Auswertesoftware 9206-P100 Allgemeine Verstärkerdaten...

Katalog auf Seite 2 öffnen

Datenblatt USB-Sensor-Interface Typ 9206 - 3

Konfigurations- und Auswertesoftware DigiVision Allgemeine Software-Daten ► Komfortable Gerätesuche ► Parametrierung der Geräte ► Automatische Übernahme der Gerätedaten, ► Funktionen wie Tara und Reset Min-/Max-Werte im Messbetrieb schaltbar ► Exportfunktion nach Excel ► Steuerungskommunikation mit einer Steuerungseinheit (SPS, PLC, usw.) über RS232 oder Ethernet ► Backupfunktion für Gerätedaten ► Darstellung von bis zu 16 Messkanälen gleichzeitig ► Verschiedene Messraten kombinierbar ► Verschiedene Trigger global oder kanalbezogen ► Generierung von Gerätegruppen ► Protokollsuche von...

Katalog auf Seite 3 öffnen

Datenblatt USB-Sensor-Interface Typ 9206 - 4

Intuitive Bedienung Easy-going-Konfiguration der Interfaces Messrate bis zu 1200 Messungen/s für jeden Kanal Bis zu 32 Interfaces gleichzeitig darstellbar Messprotokollarchivierung Datenexport in Excel Freie mathematische Messkanäle ► Vergleichsmessung verschiedener Messwerte Technische Änderungen Vorbehalten. Alle Datenblätter unter www.burster.de burster präzisionsmesstechnik gmbh & co kg
