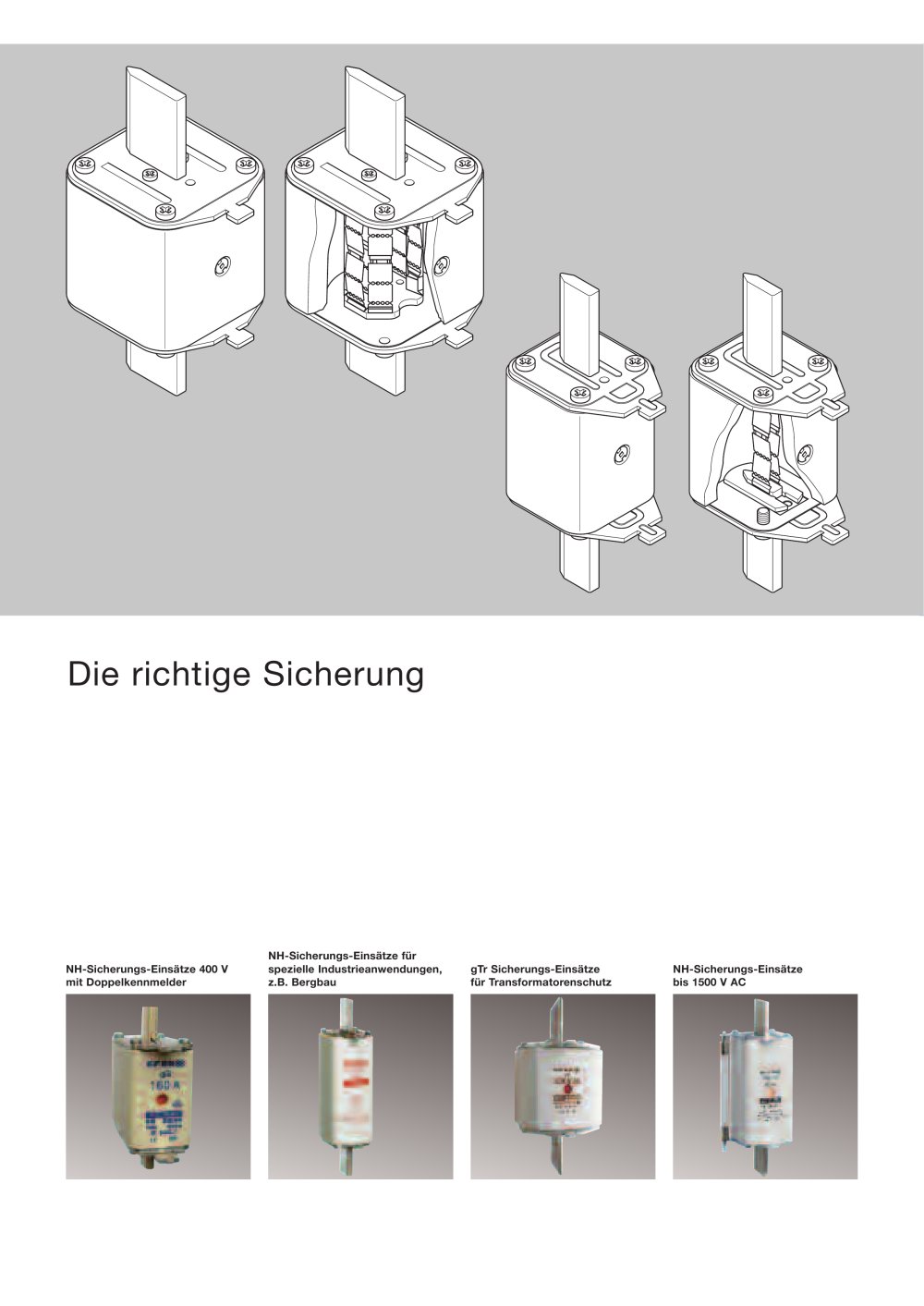

Die richtige Sicherung NH-Sicherungs-Einsätze 400 V mit Doppelkennmelder NH-Sicherungs-Einsätze für spezielle Industrieanwendungen, z.B. Bergbau gTr Sicherungs-Einsätze für Transformatorenschutz NH-Sicherungs-Einsätze bis 1500 V AC

N MM: Bild angeben Eigenschaften EFEN NH-Sicherungs-Einsätze entsprechen nationalen und internationalen Vorschriften wie DIN, VDE und IEC. Erhältlich sind spannungsführende und spannungsfreie Sicherungen. Reichhaltiges Zubehör ergänzt das System. System Entstanden aus der traditionellen Kernkompetenz, bietet EFEN ein komplettes System an NH-Sicherungs- Einsätzen nach dem neuesten Stand der Technik. Heute gehören EFEN Sicherungen zu den führenden auf dem Markt. Ein hoher technischer Standard sichert gleich bleibend gute Qualität. Das Besondere am EFEN-Sortiment ist die angebotene Vielfalt auch...

40 IN THE LINE OF POWER 000 100A 00 160A 1 250A 2 400A 3 630A 0 5 10 15 20 25 30 35 40 45 50 400V 500V Der Trend in der Energieverteilung ist zunehmend geprägt von erhöhter Energiedichte. Immer mehr Verteilerkomponenten (Trenner, Leisten, Unterteile) werden in immer kleineren Verteilungen untergebracht. Der Installationsraum kann nur eine begrenzte Leistung aufnehmen und stellt einen wesentlichen Kostenfaktor dar. Die Hauptanwendung in Energieverteilungsnetzen ist die Spannungsebene 230/400 V. EFEN 400 V Sicherungen sind mit ihrer deutlich geringeren Leistungsabgabe optimal auf die heutigen Anforderungen...

42 IN THE LINE OF POWER NH-Sicherungs-Einsätze AC 400 V gG Technik Zeit/Strom Kennlinien NH-Sicherungseinsätze Größe 000 - 3 gG AC 400 V VDE 0636 Teil 2 IEC 60 269-2 Durchlass-Kennlinien NH-Sicherungseinsätze Größe 000-3 gG AC 400 V VDE 0636 Teil 2 IEC 60269-2 Ip in kA Ip entsprechend dem Anfangs-Kurzschlußstrom Ik" am Fehlerort (DIN/VDE 0102 Teil 2) Sicherungsnennstrom In in A Höchstwert des Durchlaßstromes ID in kA k = 1,73 (cos 0,1 k = 1 (cos 1) Technische Änderungen vorbehalten

46 IN THE LINE OF POWER Mittlere Zeit/Strom-Kennlinien NH-Sicherungseinsätze Größe 00- 4a gG AC 500 nach VDE 0636-2; IEC/EN 60269-2 K = 1,73 (cos f 0,1) K=1 (cos f 1) IP in kA Durchlassstrom iD in kA Sicherungsnennstrom iN in A NH-Sicherungs-Einsätze AC 500 V gG Technik Für Kabel- und Leitungsschutz Mittlere Zeit/Strom-Kennlinien NH-Sicherungseinsätze Größe 000 nach VDE 0636-2; IEC/EN 60269-2 Durchlass-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 ip entsprechend dem Anfangs-Kurzschlußstrom ik“ am Fehlerort (DIN/VDE 0102 Teil 2) Technische Änderungen vorbehalten

48 IN THE LINE OF POWER NH-Sicherungs-Einsätze AC 500 V gL Technik Für Kabel- und Leitungsschutz in Maschennetzen (Alterungsbeständig) Nennspannung: AC 500 V Betriebsklasse: gL - gG nach VDE 0636/21 IEC 269-2 Anwendung: Für Kabel- und Leitungsschutz Schaltvermögen: 120 kA (Größe 00-2) Elektrische Eigenschaften Die Auslöseeigenschaften sind den Belastungen von Kabeln und Leitungen angepasst. Die zu schützenden Leitungen können optimal ausgelastet werden, da die Abschaltung im Überstrombereich träge und im Kurzschlussbereich flink erfolgt. Durch die Festlegung der Zeit-Strombereiche für gL - gG...

49 IN THE LINE OF POWER N NH-Sicherungs-Einsätze AC 500 V gL Technik Mittlere Zeit/Strom-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 Nennverlustleistung nach VDE 0636-2; IEC/EN 60269-2 Schmelz- und Ausschalt-Integrale nach VDE 0636-2; IEC/EN 60269-2 Durchlass-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 Höchstwert des Durchlassstromes ID in kA Ip entsprechend dem Anfangs-Kurzschlusswechselstrom IK am Fehlerort (DIN/VDE 0102 Teil 2) Unbeeinflusster Stoßkurzschlussstrom IS für Sicherungsnennstrom IN in kA W Größe 00 Größe 1 Größe 2 Größe 3 Gesamtintegral nach VDE 0636 Schmelzintegral nach VDE 0636...

51 IN THE LINE OF POWER N Höchstwert des Durchlaßstromes iD in kA Sicherungsnennstrom iN in A ip entsprechend dem Anfangs-Kurzschlußstrom ik“ am Fehlerort (DIN/VDE 0102 Teil 2) NH-Sicherungs-Einsätze AC 690 V gG Technik Für Kabel- und Leitungsschutz Mittlere Zeit/Strom-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 Durchlass-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 K = 1,73 (cos f 0,1) K=1 (cos f 1) IP in kA Technische Änderungen vorbehalten

53 IN THE LINE OF POWER N Höchstwert des Durchlaßstromes iD in kA Nennleistung Sn in kVA NH-Sicherungs-Einsätze AC 400 V gTr Technik Für Transformatorenschutz Mittlere Zeit/Strom-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 Durchlass-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 ip entsprechend dem Anfangs-Kurzschlußstrom ik“ am Fehlerort (DIN/VDE 0102 Teil 2) K = 1,73 (cos f 0,1) K=1 (cos f 1) IP in kA Technische Änderungen vorbehalten

55 IN THE LINE OF POWER N NH-Sicherungs-Einsätze AC 500 V gR Technik Für Stromrichter-Anlagenschutz – Feinsilber-Schmelzleiter Mittlere Zeit/Strom-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 Kraft-Weg-Diagramm des Schlagbolzens Durchlass-Kennlinien nach VDE 0636-2; IEC/EN 60269-2 Schmelz- und Ausschalt-Integrale nach VDE 0636-2; IEC/EN 60269-2 ip entsprechend dem Anfangs-Kurzschlußstrom ik“ am Fehlerort (DIN/VDE 0102 Teil 2) Unbeeinflußter Stoßkurzschlußstrom iS für Höchstwert des Durchlaßstromes iD in kA Sicherungsnennstrom iN in A IP in kA Anfangskraft Endkraft (ausgelöst) Technische Änderungen...

56 IN THE LINE OF POWER Vergleich Arbeitssicherung zu gG Durchlassenergie I²t Durchlassstrom ID gG Arbeitssicherung NH-Arbeitssicherung Technik Anwendung: NH-Arbeitssicherungen werden vorübergehend anstelle der Leitungsschutz (gG)-Sicherungen in EVU-Netzen während der Reparaturarbeiten eingesetzt. Sie haben eine superflinke Auslösecharakteristik. Dadurch wird der maximale Durchlaßstrom und die Durchlaßenergie noch wesentlich stärker begrenzt als bei NHSicherungs- Einsätzen der Betriebsklasse gG. Dies bedeutet für die Monteure ein geringeres Gefährdungspotential durch eventuelle Störlichtbögen....
