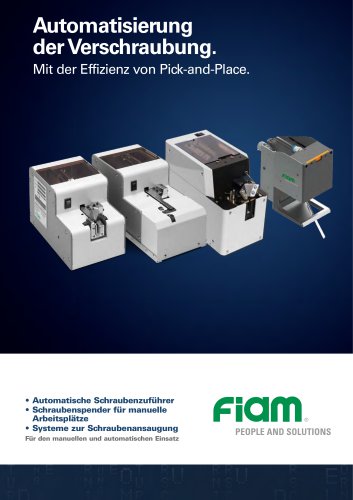

• Automatische Schraubenzuführer • Schraubenspender für manuelle Arbeitsplätze • Systeme zur Schraubenansaugung Für den manuellen und automatischen Einsatz

Bei manuellen Montagevorgängen auf der Werkbank oder in automatischen Montagelinien mit kleinen Schrauben wird die Zeit, die für eine Verschraubung benötigt wird, zu einem wesentlichen Faktor für die Steigerung der Produktivität. Diese Systeme zur automatischen Schraubenzuführung führen zu einer deutlichen Reduzierung der Zykluszeiten und können sowohl im manuellen Pick-and-Place-Betrieb als auch in der Automatisierung eingesetzt werden. Die Schrauben können mit einer magnetisierten Klinge oder einem Schraubenansaugsystem leicht aufgenommen werden, so dass ein sofortiges Anziehen möglich ist....

sr Schraubenzuführung: TraubenBEISPIEL EINER MONTAGE BEISPIEL EINER MONTAGEMIT MANUELLEN SCHRITTEN MIT SCHRAUBENZUFÜHRER GESAMTZEIT Die hohe Produktivität dieser Systeme sorgt für eine echte und messbare Amortisierung in sehr kurzer Zeit.

Manuelles Pick-and-Place • Fur magnetisierbare Schrauben mit Kreuzschlitz PHILLIPS oder POZIDRIV und maximaler Länge 18 mm • Für gerade Druckluft- und Elektroschrauber mit Hebelstart Pick-and-Place-Systeme für den manuellen Einsatz mit NJ-Schraubenzuführer sorgen für reibungslose und schnelle Arbeitsabläufe und tragen zur Senkung der Produktionskosten bei. Vorteile: • Wegfall der manuellen Phasen: der Bediener muss die Schraube nicht manuell aufnehmen und auf der Schrauberklinge positionieren und damit Reduktion der Schraubzykluszeiten um mehr als 24%. • Sehr praktisch in der Anwendung: einfach...

Manuelles und automatisches Pick-and-Place • Fur Schrauben aus jedem - auch nicht magnetisierbarem - Material mit maximaler Länge 18 mm • Für alle Schlitzformen • Für Schrauber mit Schraubenzuführsystem • Für Einbaumotoren mit Schraubenansaugung, die auf Schlitten oder Robotern installiert sind Die NJR-Schraubenzuführer Schraubenansaugsystems, mit dem die kombinierten Werkzeuge ausgestattet sein müssen, in vielen Anwendungen, sowohl manuell als auch automatisch, eingesetzt werden können. Vorteile: • Sie können mit allen Schraubentypen verwendet werden, auch mit solchen mit Torx oder Sechskant-Aussparung:...

KLINGEN MIT KREUZSCHLITZ PHILLIPS KLINGE MIT POZIDRIV-PROFIL Schraube mit Kreuzschlitz Phillips Sechskantanschluss 6,35 mm (ISO 1174) mit Kreuzschlitz Phillips und Pozidriv • Gleichstrom-Bürstenmotor Abmessungen und Gewichte

Typ und Geometrie der Schraube überprüfen: Schaftdurchmesser muss zwischen 2 mm und 5 mm liegen - Die maximale Länge darf 18 mm nicht überschreiten ^ Mit flachem und konvexem Senkkopf Entscheidung, ob es sich um einen manuellen oder automatischen Prozess handelt und Prüfung, ob das Schraubenmaterial magnetisierbar ist oder nicht. Für die richtige Auswahl des Zuführers ist es ratsam, den technischen Kundendienst von Fiam zu kontaktieren.

• Nur für magnetisierbare Stahlschrauben M2 bis M6 mit einer Unterkopflänge bis 25 mm • Für Druckluft- und Elektroschrauber mit magnetisierter Klinge und Hebelstart • Für Pick-and-Place von Schrauben über eine magnetisierte Klinge Manuell betriebene Pick-and-Place-Systeme mit Schraubenzuführern OM26-M sind mit einem rotierenden Schraubenauswahlsystem ausgestattet, das die Schrauben nacheinander vereinzelt und an der Entnahmestelle positioniert. • Effiziente Aufnahme mit magnetisierter Klinge, erleichtert durch den „Aufnahmeschacht". • Leichte Handhabung für den Bediener, der die Schraube leicht...

Automatisches Pick-and-Place mit rotierendem Schraubenauswahlsystem • Nur für magnetisierbare Stahlschrauben M2 bis M6 mit einer Unterkopflänge bis 25 mm • Für alle Schlitzformen • Für Schrauber mit Schraubenzuführsystem • Für Einbaumotoren mit Schraubenansaugung, die auf Schlitten oder Robotern installiert sind Die Schraubenzuführer OM-26R mit rotierendem Schraubenauswahlsystem - für die Positionierung an der Aufnahmestelle - können im automatischen Pick-andPlace-Betrieb eingesetzt werden. Vorteile: • Praktischer Aufnahmepunkt am rotierenden Auswahlsystem: Die von der Führungsschiene kommenden...

'KLINGEN MIT KREUZSCHLITZ PHILLIPS KLINGE MIT POZIDRIV-PROFIL OM-26M20 Schraube mit Kreuzschlitz Phillips Sechskantanschluss 6,35 mm (ISO 1174) mit Kreuzschlitz Phillips und Pozidriv Modelle für den automatischen Einsatz MODELLE OM-26R KLINGEN Schraube mit Kreuzschlitz Pozidriv • Spezialklingen mit anderen als den in der Zeichnung angegebenen Längen Zur Auswahl des Systems zur Schraubenansaugung und des zu kombinierenden Werkzeugs siehe ab Seite 12. Technische Eigenschaften Lieferumfang: Zuführer, 1 Führungsschiene entsprechend dem gewählten Modell und der gewählten Ausstattung. Es sind keine...

Typ und Geometrie der Schraube überprüfen: Schaftdurchmesser muss zwischen 2 mm und 6 mm liegen - Die maximale Länge darf 25 mm nicht überschreiten ^ Mit flachem und konvexem Senkkopf Entscheidung, ob es sich um einen manuellen oder automatischen Prozess handelt. Die Schraube muss magnetisierbar sein. Für die richtige Auswahl des Zuführers ist es ratsam, den technischen Kundendienst von Fiam zu kontaktieren.

• Die richtigen Schrauben, in der richtigen Menge, zum richtigen Zeitpunkt. Screw Supply System automatisiert die Schraubenentnahme und liefert die programmierte Schraubenanzahl direkt an den Bediener. Dadurch entfällt das manuelle Entnehmen aus Kartons oder Behältern und der Bediener wird während des gesamten Montageprozesses unterstützt. Es ist die ideale Lösung, wenn Sie die Schraubenentnahme automatisieren und gleichzeitig das manuelle Anziehen beibehalten möchten. Kompatibel mit EasyDriver-Schraubenförderern, stellt es eine kompakte Lösung dar, die sich problemlos in bestehende Arbeitsstationen...
