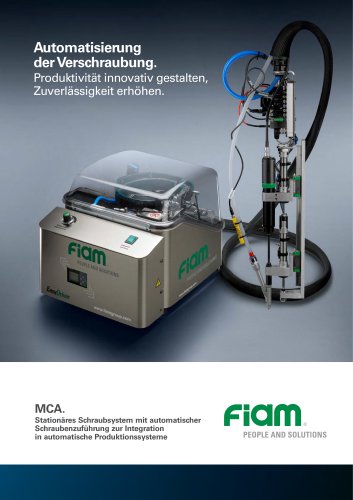

Automatisierung der Verschraubung Produktivität
1 / 40Seiten

Produktivität innovativ gestalten, Zuverlässigkeit erhöhen. Stationäres Schraubsystem mit automatischer Schraubenzuführung zur Integration in automatische Produktionssyste

SCHRAUBMODUL MIT AUTOMATISCHER ZUFÜHRUNG DER SCHRAUBEN Effektive, schnelle und sichere Produktionszyklen. Konzentrierte Innovation lässt jeden Produktionsprozess noch schneller und zuverlässiger werden: So präsentieren sich die neuen Schraubmodule MCA. Geeignet zum Verschrauben großer Serien gleicher Schrauben und in Produktionssysteme integrierbar, beispielsweise Montagelinien, Manipulatoren, elektrische kartesische Achsen, Roboter und kollaborative Roboter, und um durch einen einfachen externen Start (über SPS, Doppelsteuerung, Taste oder Pedal, usw.) umfassende und autonome Schraubzyklen...

Für jede Verschraubungssituation mit metrischen, selbstschneidenden, selbstbohrenden Schrauben, Gewindeschneidschrauben mit dreiblättrigem Querschnitt, usw. Überall integrierbar “Plug&Play“-Lösung für jede Produktionslinie: Einzelarbeitsplätze, Drehtische, Palettenlinien MCA auf anthropomorphem Arm Um auf unterschiedlichen Flächen zu verschrauben Kann auf kartesischen Achsen x, y und z installiert werden Kann auf anthropopmorphen SCARA-Robotern und COBOT installiert werden um vielseitige und immer wieder umstellbare Lösungen zu erhalten, die den Bediener sicher unterstützen MCA auf...

Schraubenzuführer Sie verwalten sehr flexibel den gesamten Betriebszyklus mit großer Flexibilität: Sie takten schnell und leicht die Verschraubungssequenzen und passen sie individuell an die unterschiedlichen Anwendungen an. Die INTEGRIERTE SPS steuert alle Geräteparameter je nach spezifischen Montageanforderungen. Schraubschlitten Sie nähern den Einbauschrauber/ Schraubenhaltekopf optimal an das zu verschraubende Teil. Sie können an Manipulatoren, elektrischen Achsen und Robotern eingesetzt werden und können großen Axialkräften standhalten. Auch in der Ausführung mit „sichtbarer Schraube“...

KOMPAKTER SCHLITTEN FÜR BEENGTE PLATZVERHÄLTNISSE ODER ZUM VERSCHRAUBEN VON UNTEN NACH OBEN • Die Vorrichtung wird am Gelenk des Cobot befestigt und kann mit der NetzwerkSPS verbunden werden Auch in der Ausführung mit „sichtbarer Schraube“ erhältlich Modell DM20 • Achsabstand mind. 51 mm MIT MECHANISCHER KUPPLUNG UND AUTOMATISCHER ABSCHALTUNG MIT DREHMOMENT/WINKEL-STEUERUNG ÜBER DIE STROMAUFNAHME MIT DREHMOMENT/WINKEL-STEUERUNG: - ÜBER DIE STROMAUFNAHME - MIT INTEGRIERTEN DREHMOMENTWANDLER UND RESOLVERN SPEISE-UND STEUEREINHEITEN

Schraubenzuführer Große Arbeitsautonomie Die Schwingtöpfe der verschiedenen erhältlichen Modelle garantieren unterschiedliche Arbeitsautonomie und das durch SPS zeitgesteuerte System des Schwingförderers unterbricht die Schraubenzufuhr automatisch, wenn sie nicht erforderlich ist und vermeidet so unnötigen Stromverbrauch Die hohe Sortiergeschwindigkeit ermöglicht hohe Förderfrequenzen der Schrauben. Der Schraubenschuss erfolgt in geschlossener Kammer mit geringer Geräuschentwicklung. Es entsteht kein Druckluftverlust und jedes Verklemmen der Schrauben wird verhindert Kein Verklemmen Die...

Schraubenzuführer EasyDriver ED B Die Schrauben werden optimal und verklemmungsfrei zugeführt. Schwingtopf: Kreisförmig mit Ø 240 mm Schrauben: für Schrauben zwischen 10 und 35 mm Länge 1 Schwingtopf mit Ø 240 mm für die Zuführung zu 1 pneumatischen/elektrischen Schlitten/Spindel Auf Anfrage: • Leerstandsensor: Vorrichtung für den Schwingtopf des Schraubenzuführers, zeigt an, wann Schrauben nachgefüllt werden müssen. Das Signal kann von der SPS des Schraubsystems oder von der externen SPS gesteuert werden. • Grundträger, ausgestattet mit einer Aluminiumplatte mit Löchern, die eine...

Schraubenzuführer EasyDriver ED B 2|1 Mit seinem runden Doppelschwingkopf kann er 2 Schrauben mit ähnlichen Geometrien verarbeiten, beispielsweise mit unterschiedlichen Länge oder aus anderem Material (z.B. Edelstahl / brünierter Stahl) und an einen Schlitten (einseitig) zuführen. Die Auswahl der Schrauben wird von der SPS des Zuführers über einen Wahlschalter oder durch ein externes Signal gesteuert. Schwingtopf: 2 kreisförmige Schwingtöpfe mit Ø 240 mm Schrauben: für Schrauben zwischen 10 und 35 mm Länge 2|1 = 2 Schwingtöpfe mit Ø 240 mm für die Zuführung zu 1 pneumatischen/elektrischen...

SCHRAUBENZUFÜHRER EASYDRIVER Aluminium-Schwingtopf (Menge) Druckluftanlage-Elektrische Anlage Komponenten von FESTO Edelstahl und obere Abdeckung aus Kunststoff Stahl/Aluminium, obere Abdeckung aus Kunststoff Schallabsorbierend Gröbe Druckluft-Wartungseinheit G3/8 (Nenndurchfluss 20 l/s) mit Filter-ReglerÖler komplett mit integriertem Manometer G1/2 (Nenndurchfluss 40 l/s) Luftverbrauch [l/s] Min. Max. SPS Siemens LOGO! Für eine flexible und detaillierte Verwaltung der einzelnen Zuführerfunktionen Das Gerät wird mit Parametern geliefert, die bereits für den individuellen Schraubzyklus...

Interkonnektivität: ein Schlüsselelement für Industrie 4.0. Nicht nur die Zuverlässigkeit der Verschraubung, Prüfungen im Prozessverlauf und Programmierung für jede mögliche Betriebssituation, sondern vor allem die Interaktion mit den Managementsystem der Produktionsanlage. Die stationären Schraubsysteme MCA können durch einfache, frei programmierbare E/A-Signale oder über Modbus TCP/ IP-Kommunikationsprotokoll ferngesteuert werden. Sie können außerdem mit den LinienSPS und verschiedenen Vorrichtungen verbunden werden und beispielsweise mit folgenden Vorrichtungen kommunizieren: •...
