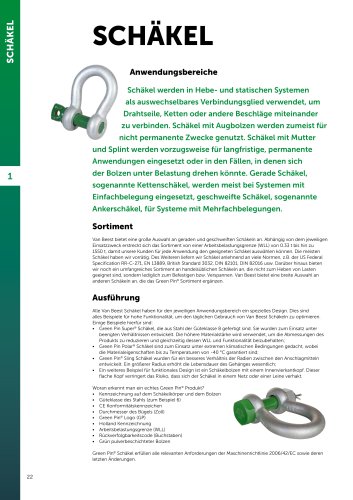

SCHÄKELAnwendungsbereiche Schäkel werden in Hebe- und statischen Systemen als auswechselbares Verbindungsglied verwendet, um Drahtseile, Ketten oder andere Beschläge miteinander zu verbinden. Schäkel mit Augbolzen werden zumeist für nicht permanente Zwecke genutzt. Schäkel mit Mutter und Splint werden vorzugsweise für langfristige, permanente Anwendungen eingesetzt oder in den Fällen, in denen sich der Bolzen unter Belastung drehen könnte. Gerade Schäkel, sogenannte Kettenschäkel, werden meist bei Systemen mit Einfachbelegung eingesetzt, geschweifte Schäkel, sogenannte Ankerschäkel, für Systeme mit Mehrfachbelegungen. Van Beest bietet eine große Auswahl an geraden und geschweiften Schäkeln an. Abhängig von dem jeweiligen Einsatzzweck erstreckt sich das Sortiment von einer Arbeitsbelastungsgrenze (WLL) von 0.33 t bis hin zu 1550 t, damit unsere Kunden für jede Anwendung den geeigneten Schäkel auswählen können. Die meisten Schäkel haben wir vorrätig. Des Weiteren liefern wir Schäkel anlehnend an viele Normen, z.B. der US Federal Specification RR-C-271, EN 13889, British Standard 3032, DIN 82101, DIN 82016 usw. Darüber hinaus bieten wir noch ein umfangreiches Sortiment an handelsüblichen Schäkeln an, die nicht zum Heben von Lasten geeignet sind, sondern lediglich zum Befestigen bzw. Verspannen. Van Beest bietet eine breite Auswahl an anderen Schäkeln an, die das Green Pin® Sortiment ergänzen. Alle Van Beest Schäkel haben für den jeweiligen Anwendungsbereich ein spezielles Design. Dies sind alles Beispiele für hohe Funktionalität, um den täglichen Gebrauch von Van Beest Schäkeln zu optimieren. Einige Beispiele hierfür sind: • Green Pin Super® Schäkel, die aus Stahl der Güteklasse 8 gefertigt sind. Sie wurden zum Einsatz unter beengten Verhältnissen entwickelt. Die höhere Materialstärke wird verwendet, um die Abmessungen des Produkts zu reduzieren und gleichzeitig dessen WLL und Funktionalität beizubehalten; • Green Pin Polar® Schäkel sind zum Einsatz unter extremen klimatischen Bedingungen gedacht, wobei die Materialeigenschaften bis zu Temperaturen von -40 °C garantiert sind; • Green Pin® Sling Schäkel wurden für ein besseres Verhältnis der Radien zwischen den Anschlagmitteln entwickelt. Ein größerer Radius erhöht die Lebensdauer des Gehänges wesentlich; • Ein weiteres Beispiel für funktionales Design ist ein Schäkelbolzen mit einem Innenvierkantkopf. Dieser flache Kopf verringert das Risiko, dass sich der Schäkel in einem Netz oder einer Leine verhakt. Woran erkennt man ein echtes Green Pin® Produkt? • Kennzeichnung auf dem Schäkelkörper und dem Bolzen • Güteklasse des Stahls (zum Beispiel 6) • Durchmesser des Bügels (Zoll) • Green Pin® Logo (GP) • Holland Kennzeichnung • Rückverfolgbarkeitscode (Buchstaben) • Grün pulverbeschichteter Bolzen Green Pin® Schäkel erfüllen alle relevanten Anforderungen der Maschinenrichtlinie 2006/42/EC sowie deren letzten Änderungen.

Oberflächenbehandlung Schäkel, die von Green Pin® geliefert werden, sind entweder feuerverzinkt, galvanisch verzinkt, lackiert oder roh, abhängig vom jeweiligen Schäkeltyp und Verwendungszweck. Bitte entnehmen Sie die Oberflächenbehandlung dem jeweiligen Produktabschnitt. Zertifikate Auf Anfrage können für Schäkel, die für Hebezwecke geeignet sind, folgende Zertifikate ausgestellt werden: Kostenlos: 2.1 2.2 3.1 MTC a DNV 2.7-1 a DNV 2.7-1 b DNV 0377 DNV 0378 DNV NS 9415 CE IIA CE IIB ABS PDA ABS MA Auf Anfrage können Prüflasttestzertifikate unter Aufsicht durch eine offizielle...

Green Pin® Schäkel mit RFID Alle Hebeausrüstungen müssen regelmäßig geprüft werden. Die Nachverfolgung und Erstellung von Berichten auf Papier kann zeitraubend sein. Green Pin® bietet nun mit einem leicht zugänglichen RFID Chip (Radio Frequency Identification) eine Lösung fur unsere Green Pin® Schäkel an. Dieser RFID Chip spricht auf ein Hochfrequenzsignal an, welches von einem Lesegerät ausgesendet wird. Jeder Chip hat eine eindeutige Nummer, und diese Nummer dient zur Verknüpfung des jeweiligen Schäkels mit einem Datensatz in einem Inspektionsmanagementsystem. Die Chips sind stoßfest und...

Green Pin® Schäkel werden mit den folgenden Prüflasten getestet:

Gebrauchsanweisung Wählen Sie den richtigen Schäkeltyp und die entsprechende WLL für die jeweilige Anwendung aus. Falls extreme Umstände oder Stoßbeanspruchungen auftreten können, so muss dies bei der Wahl des Schäkels besonders berücksichtigt werden. Bitte beachten Sie, dass handelsübliche Schäkel nicht zum Heben von Lasten geeignet sind. Schäkel sollten vor dem Einsatz überprüft werden. Es ist sicherzustellen, dass: • alle Markierungen lesbar sind; • Körper und Bolzen von der gleichen Marke und vom gleichen Typ sind; • Körper und Bolzen die richtige Größe haben; • ein Schäkel mit Mutter...

Seitliche Belastungen Seitliche Belastungen sollten vermieden werden, da das Produkt nicht für diese Zwecke entworfen wurde. Falls seitliche Belastungen nicht vermieden werden können, muss die WLL des Schäkels reduziert werden: Verbleibende WLL in Prozent, bei seitlichem Belastungswinkel α (Schäkel in Anschlag-Auge) Dieses Schaubild gilt für alle Green Pin® Schäkel mit Ausnahme von ROV Schäkeln (P-5363 und P-5367). Diese Schäkel sind nur für geradlinige Anwendungen bestimmt. Dieses Schaubild gilt nicht für Green Pin® Sling Schäkel (P-6033, P-6013 und P-6065) sowie Green Pin Power Sling®...
