AIC-3890

Zusammenfassung des Produktkatalogs
Einleitung: Der Active Infeed Converter (AIC) TYP AIC-3890 ist ein AC/DC-Wandler für große Energiespeicher mit einer Leistung von 500 kW und unbegrenzter Gesamtleistung. Er ist für den Einsatz in Netzparallelen und Inselnetzen geeignet und bietet Schwarzstartfähigkeit.
Technische Spezifikationen:
  • AC-Anschluss: Spannung 620 V AC, Nennstrom 512 A, Scheinleistung 550 kVA, Netzform IT, Frequenzbereich 50 Hz ± 5 %.
  • DC-Anschluss: Spannung 200-1000 V DC, max. Entladestrom 1300 A, max. Ladeleistung 534 kW.
  • Umweltbedingungen: Schutzart IP20, Betriebstemperatur 0 bis +40 °C, Lagerung -25 bis +60 °C, max. Aufstellhöhe 1000 m NN.
Ausstattung: Der AIC verfügt über eine ProfiNet IO-Schnittstelle, einen temperaturüberwachten Kühlkreislauf, DC-Strombegrenzung und einen konfigurierbaren Fehlerspeicher. Wartung und Messung sind von vorne möglich.
Steuerungs- und Einsatzmöglichkeiten: Der AIC kann netzparallel gemäß VDE-AR-N 4105 betrieben werden und bietet verschiedene Steuerungsmodi wie P(f), Q(U) und cos φ direkt. Im Inselnetzbetrieb ist eine dynamische externe Steuerung möglich.
Effizienz und Leistung: Der Wirkungsgrad bei Nennleistung beträgt über 96 %. Die Reaktionszeit im Silent-Mode liegt unter 5 Sekunden.
Sicherheit und Normen: Der AIC erfüllt die Schutzarten gemäß EN 60529 und die Sicherheitsanforderungen der Informationstechnik nach EN 60950-1. Er ist mit einem EZE-Zertifikat für Hochspannung ausgestattet.
Physische Eigenschaften: Der Schrank ist aus Metall mit einer Bodenplatte, hat Abmessungen von 1830 x 600 x 2200 mm und ein Gesamtgewicht von 1.600 kg. Die Kühlung erfolgt durch Flüssigkeits- und forcierte Luftkühlung.
Mehr anzeigen

Katalogauszüge

AIC-3890-1

Active Infeed Converter TYP AIC-3890 AC/DC Converter für große Energiespeicher

 Katalog auf Seite 1 öffnen
AIC-3890-2

Leistung 500 kW – Gesamtleistung unbegrenzt Energiespeicher AIC-Schrank

 Katalog auf Seite 2 öffnen
AIC-3890-3

Ausstattung • Not-Halt extern über Klemmen • ProfiNet IO – Schnittstelle zum Leitsystem • Signalliste ProfiNet • Temperaturüberwachter Kühlkreislauf • Schaltzähler für Schütz und Leistungsschalter • DC-Strombegrenzung • Permanenter konfigurierbarer Fehlerspeicher • Wartung und Messung von

 Katalog auf Seite 3 öffnen
AIC-3890-4

Steuerungs- / Einsatzmöglichkeiten Netzparallel (VDE-AR-N(VDE-AR-N 4105 o.ä.) Netzparallel 4105 o.ä.) Vorgabegeführt Ext. Steuerung Steuerung Vorgabegeführt Ext. PQ(U) Q cos φ Q P direkt direkt direkt direkt direkt Netzgetrennt (Inselnetz) Dynamisch Schwarzstartfähigkeit durch Spannungs- und Frequenzvorgabe sowie Zuschalten weiterer Verbraucher in ähnlicher Grö

 Katalog auf Seite 4 öffnen
AIC-3890-5

Technische Daten Nennleistung (AC, cos φ = 1) Betriebsart DC - Anschluss Spannung max. Entladestrom max. Ladestrom max. Entladeleistung max. Ladeleistung empfohlene Vorsicherung Schalteinrichtung Lasttrenner empfohlener Leitungsquerschnitt gilt bei Verlegeart B1 nach DIN VDE 0298-4 und Tu = 40 °C ohne Häufung Anschluss für Kabelschuh AC - Anschluss Spannung Spannungstoleranz THDi Netzform Frequenz - Arbeitsbereich Nennstrom Scheinleistung (100 % Wirkleistung möglich) Leistungsfaktor empfohlene Vorsicherung Netztrennung empfohlener Leitungsquerschnitt gilt bei Verlegeart B1 nach DIN VDE 0298-4...

 Katalog auf Seite 5 öffnen
AIC-3890-6

Innovation und Qualität aus Deutschland und Österreich GUSTAV KLEIN GMBH & CO. KG D-86956 Schongau · Im Forchet 3 D-86952 Schongau, Postfach 12 48 Tel. +49(0)8861/209-0, Fax +49(0)8861/209-180 E-Mail: [email protected] www.gustav-klein.com A-6401 Inzing / Tirol · Schießstand 2 Tel. +43(0)5238/54209-0 Fax +43(0)5238/54209-23 E-Mail: [email protected] www.gustav-klein.com DE / © 2021 SCHLOSS NEUSCHW

 Katalog auf Seite 6 öffnen

Alle Kataloge und technischen Broschüren von Gustav Klein

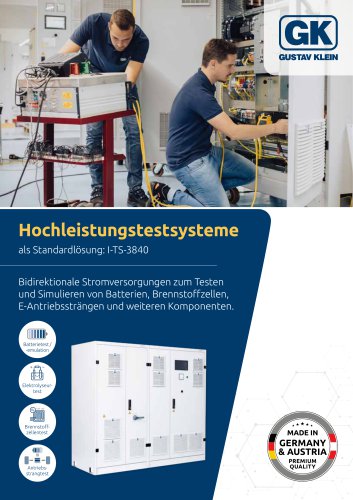

  1. Hochleistungstestsysteme
    Hochleistungstestsysteme

    4  Seiten

  2. FW-5443 (1~) und FW-5444 (3~)
    FW-5443 (1~) und FW-5444 (3~)

    2  Seiten

  3. AC-Quelle / Senke
    AC-Quelle / Senke

    2  Seiten

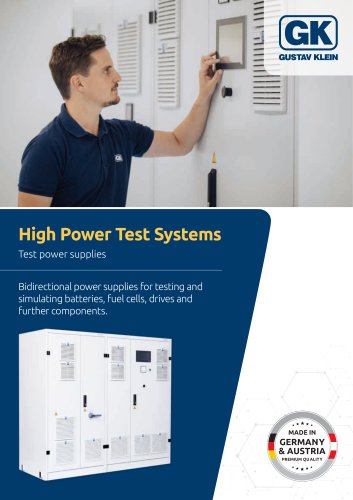

  4. High Power Test Systems
    High Power Test Systems

    40  Seiten

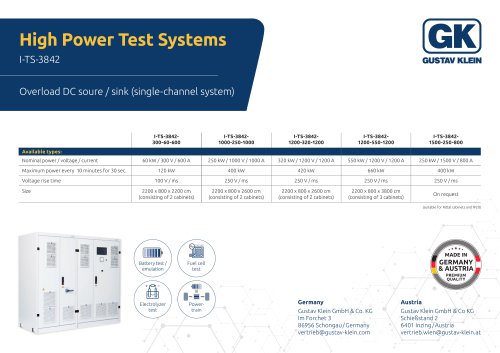

  5. High Power Test Systems
