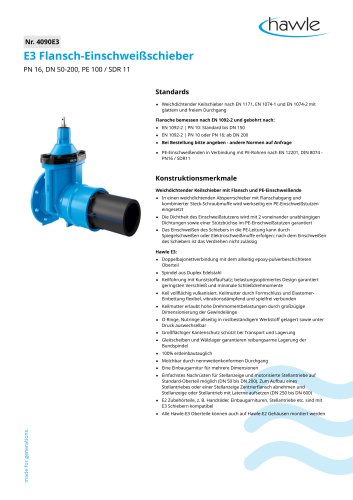

4090E3
1 / 3Seiten

• Weichdichtender Keilschieber nach EN 1171, EN 1074-1 und EN 1074-2 mit glattem und freiem Durchgang Flansche bemessen nach EN 1092-2 und gebohrt nach: • Bei Bestellung bitte angeben - andere Normen auf Anfrage • PE-Einschweißenden in Verbindung mit PE-Rohren nach EN 12201, DIN 8074 -PN16 / SDR11 Weichdichtender Keilschieber mit Flansch und PE-Einschweißende • In einen weichdichtenden Absperrschieber mit Flanschabgang und kombinierter Steck-Schraubmuffe wird werkseitig ein PE-Einschweißstutzen eingesetzt • Die Dichtheit des Einschweißstutzens wird mit 2 voneinander unabhängigen Dichtungen sowie einer Stützbüchse im PE-Einschweißstutzen garantiert • Das Einschweißen des Schiebers in die PE-Leitung kann durch Spiegelschweißen oder Elektroschweißmuffe erfolgen; nach dem Einschweißen des Schiebers ist das Verdrehen nicht zulässig • Doppelbajonettverbindung mit dem allseitig epoxy-pulverbeschichteten Oberteil • Spindel aus Duplex Edelstahl • Keilführung mit Kunststoffaufsatz; belastungsoptimiertes Design garantiert geringsten Verschleiß und minimale Schließdrehmomente • Keil vollflächig vulkanisiert. Keilmutter durch Formschluss und ElastomerEinbettung flexibel, vibrationsdämpfend und spielfrei verbunden • Keilmutter erlaubt hohe Drehmomentbelastungen durch großzügige Dimensionierung der Gewindelänge • O-Ringe, Nutringe allseitig in rostbeständigem Werkstoff gelagert sowie unter Druck auswechselbar • Großflächiger Kantenschutz schützt bei Transport und Lagerung • Gleitscheiben und Wälzlager garantieren reibungsarme Lagerung der Bundspindel • Molchbar durch nennweitenkonformen Durchgang • Eine Einbaugarnitur für mehrere Dimensionen • Einfachstes Nachrüsten für Stellanzeige und motorisierte Stellantriebe auf Standard-Oberteil möglich (DN 50 bis DN 200). Zum Aufbau eines Stellantriebes oder einer Stellanzeige Zentrierflansch abnehmen und Stellanzeige oder Stellantrieb mit Laterne aufsetzen (DN 250 bis DN 600) • E2 Zubehörteile, z. B. Handräder, Einbaugarnituren, Stellantriebe etc. sind mit E3 Schiebern kompatibel • Alle Hawle-E3 Oberteile können auch auf Hawle-E2 Gehäusen montiert werden

E3 Flansch-EinschweißschieberPN 16, DN 50-200, PE 100 / SDR 11 <fjawle DN PN Gewicht H H1 L L2 B s (SDR 11) 0A Schrauben Sämtliche Abbildungen, technischen Daten, Maße (alle Maße in mm) und Gewichte (alle Gewichtsangaben in kg) sind unverbindlich. Änderungen und Druckfehler Vorbehalten.
