Das Dokument beschreibt die technischen Spezifikationen und die Funktionsweise der Edelstahlfilter der Marke Dolphin Optimum von Heation AB. Diese Filter sind in verschiedenen Bauformen erhältlich und dienen der Filtration von Flüssigkeiten in geschlossenen Systemen.
Die zu behandelnde Flüssigkeit tritt in den Filter ein, wobei Schwebstoffe zurückgehalten werden. Ein Druckunterschied zwischen Ein- und Auslass signalisiert die Notwendigkeit einer manuellen Reinigung, die bei einem Druckunterschied von 0,8–1 bar erforderlich ist.
Die Filter sind in den Bauformen Y, L und O erhältlich und bieten Filtrationsgrade von 3000 µm bis 25 µm. Sie verfügen über ein QUICK BOLTS Kippbolzensystem für eine schnelle Wartung. Die Dichtungen sind aus EPDM und für den Kontakt mit Trinkwasser zertifiziert.
Maximaler Durchfluss: 550 m³/h, Nenndruck: PN 10 - PN 16, maximale Temperatur: 90°C. Die Filtergehäuse bestehen aus AISI 304 oder AISI 316 Edelstahl.
Es gibt verschiedene Modelle mit unterschiedlichen Durchflussraten und Filterflächen, die je nach Bauform und Größe variieren.
Es gibt drei Haupttypen von Filterkits: PES, 2LE und 1LE, die unterschiedliche Filtrationsgrade und Beständigkeiten bieten.
Das Dokument beschreibt Zubehör wie Differenzdruck-Kits und Neodym-Magnetstäbe sowie Ersatzteile wie Gehäusedichtungen und Manometer.
Katalogauszüge

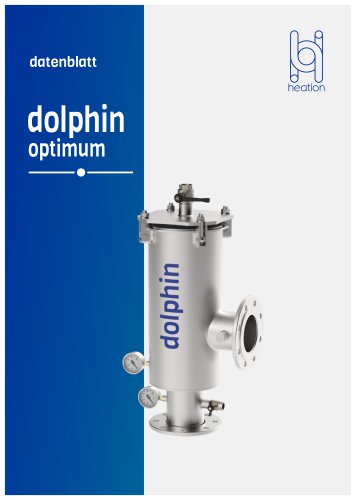

datenblatt heation dolphin optimum
Katalog auf Seite 1 öffnen
dolphin - optimum Beschreibung optimum-Edelstahlfilter sind in drei Bauformen (Y, L und O) erhältlich und erfüllen somit unterschiedliche Installationsanforderungen. Diese Filter eignen sich ideal zum Schutz geschlossener Systeme und zur Filtration von Prozesswasser mit geringen Konzentrationen an Schwebstoffen. FILTERKITs sind in den Ausführungen PES und 2LE verfügbar und bieten ein breites Spektrum an Filtrationsgraden von 3000 µm bis 25 µm. optimum-Filter verfügen über das QUICK BOLTS Kippbolzensystem, das im Vergleich zu herkömmlichen Systemen eine schnellere Wartung mit reduzierten Demontagezeiten...
Katalog auf Seite 2 öffnen
dolphin - optimum dattenblatt Maximaler Durchfluss Nenndruck [bar] Maximale Temperatur Konstruktionsform Salzgehalt pH-Bereich Designstandard Vernickeltes Messing - AISI 316 AISI 304 - AISI 316 Konstruktion Größe Ein-/Ausgang DurchflussP) 2. Zertifiziert für den Kontakt mit Trinkwasser gemäß den folgenden europäischen Vorschriften: UBA, DVGW-Standard W-270, WRAS und ACS. 3. Die Durchflussraten wurden mit einem Filtrationsgrad von 120pm und sauberem Wasser (NTU < 1) bei einer Temperatur von 20°C berechnet.
Katalog auf Seite 3 öffnen
dolphin - optimum dattenblatt Druckverlust
Katalog auf Seite 4 öffnen
dolphin - optimum dattenblatt
Katalog auf Seite 5 öffnen
dolphin - optimum dattenblatt
Katalog auf Seite 6 öffnen
dolphin - optimum dattenblatt
Katalog auf Seite 7 öffnen
dolphin - optimum dattenblatt Filterelemente PES-filterkit Diese Filterpatrone besteht aus einem Zylinder aus Edelstahlgewebe AISI 316, der eine Lage PolyesterFiltergewebe (PES) trägt. Diese Konstruktion bietet ein breites Spektrum an Filtrationsgraden und ist wartungsfreundlich. Diese Filterpatrone besteht vollständig aus Edelstahl AISI 316 und setzt sich aus einem Filtergewebe zusammen, das mit einem äußeren Träger verschweißt ist. Dieses Filterelement bietet eine höhere Beständigkeit als Polyester und wird für anspruchsvollere Betriebsbedingungen empfohlen, beispielsweise bei Vorhandensein...
Katalog auf Seite 8 öffnen
dolphin - optimum dattenblatt Differenzdruck-Kit Ermöglicht die Überwachung der Druckdifferenz zwischen Ein- und Auslass des Filters. Dadurch kann ein Alarm angeschlossen werden, der aktiviert wird, sobald die Druckdifferenz den voreingestellten Wert erreicht, und das Wartungspersonal darauf hinweist, dass der Filter gereinigt werden muss. Maximaler Druck AP-Bereich Maximale Temperatur Neodym-Magnetstab Das Set enthält Neodym-Magnetstäbe mit einer Beschichtung aus Edelstahl AISI 304. Diese Stäbe ziehen selbst kleinste, in der gefilterten Flüssigkeit suspendierte Eisenpartikel an und halten sie...
Katalog auf Seite 9 öffnen
Heation AB Laxholmstorget 3, 602 21 Norrköping, Sweden
Katalog auf Seite 10 öffnenAlle Kataloge und technischen Broschüren von Heation AB
AQUATORN - Deutsch5 Seiten

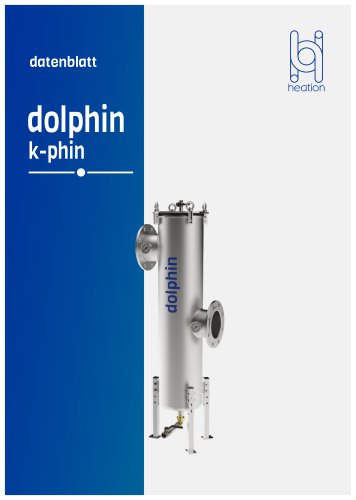

K-PHIN - Deutsch7 Seiten

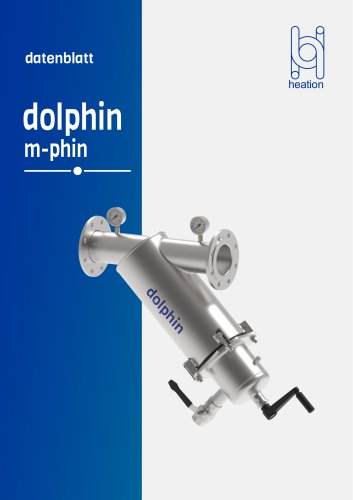

M-PHIN - Deutsch10 Seiten

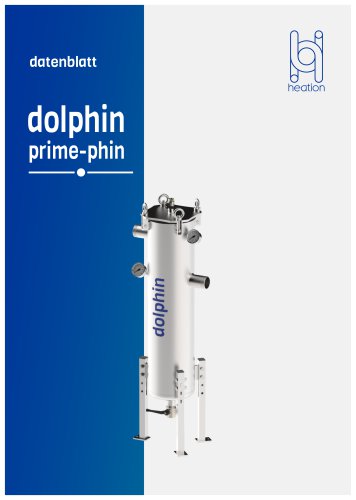

PRIME-PHIN - Deutsch6 Seiten

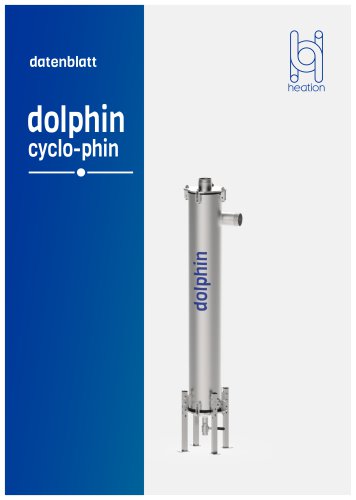

CYCLO-PHIN - Deutsch7 Seiten

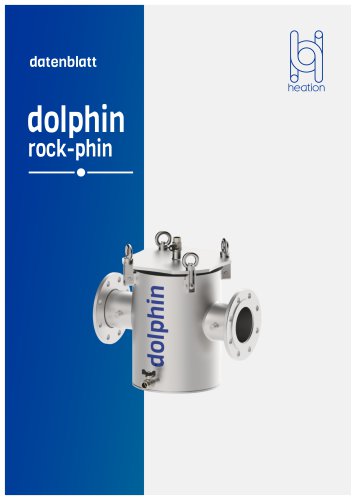

ROCK-PHIN - Deutsch6 Seiten

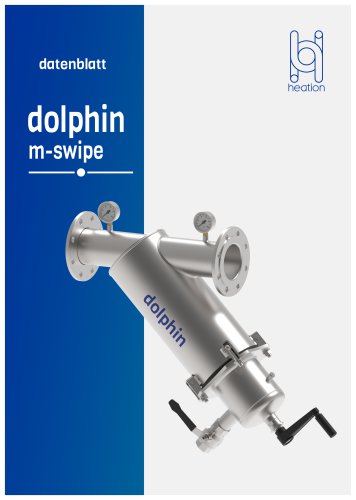

M-SWIPE - Deutsch9 Seiten

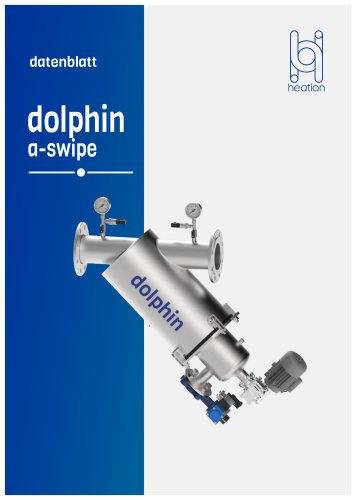

A-SWIPE - Deutsch10 Seiten

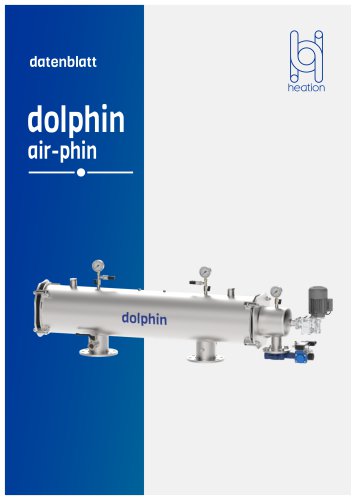

AIR-PHIN - Deutsch11 Seiten

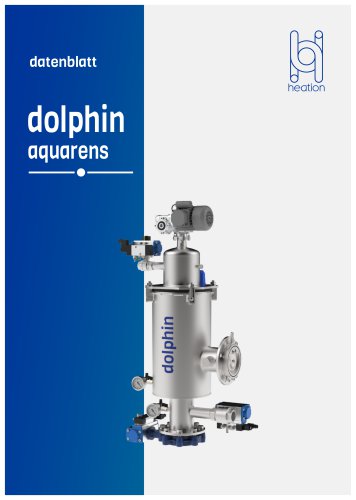

AQUARENS - Deutsch7 Seiten
