Einleitung Inhaltsverzeichnis Allgemeines Sind Sie auf der Suche nach einem Servo-Antriebssystem, welches Ihre hohen Erwartungen an Qualität und Zuverlässigkeit erfüllt, unter Verwendung neuester Technologien entwickelt wurde und gleichzeitig auch in wirtschaftlicher Hinsicht eine Verbesserung für Ihre Maschine erzielt? Dann halten Sie den richtigen Katalog in der Hand. Unsere Antriebssyteme der HeiMotion Compact Servo-Baureihe bestehen aus acht leistungsfähigen Servomotoren und zwei optimal auf die Motoren abgestimmten Positionierreglerfamilien, ausgestattet mit verschiedenen...
Katalog auf Seite 2 öffnenAllgemeine Daten Umgebungsbedingungen & technische Merkmale Motortyp Permanentmagneterregter Drehstrom-Synchron-Servomotor Lagertemperaturen (nicht im Betrieb) < 90 % relative Luftfeuchte (ohne Auskondensation) IP65 im Standard (außer AS-Seite, hier IP54) Konvektiv (Selbstkühlung) Spannungssteilheit dU/dt 4.000 Meter über NN; Ab 1.000 Metern ist ein Derating in Kauf zu nehmen. Abkürzungen & Definitionen Kürzel Stillstandsstrom je Phase (Motorstrom beim Stillstandsdrehmoment M0) Nennstrom (Nennstrom je Phase) Spitzenstrom (Maximal zulässiger Strom je Phase) Massenträgheitsmoment Rotor...
Katalog auf Seite 4 öffnenLebensdauer Bestellschlüssel Zulässige Kräfte Die Lebensdauer der Motoren beträgt mind. 20.000 Stunden unter Nennbedingungen. Die als Lagerbelastung zulässigen Radialkräfte sind der untenstehenden Tabelle zu entnehmen. Der Kraftangriffspunkt liegt in der Wellenmitte (s. Grafik). Ohne Bremse 24VDC Bremse 24 VDC Ohne Passfeder Passfeder Resolver 1-polpaarig SEK 37 SEL 37 Flanschmaß 80 mm Stillstandsmoment 2,8Nm Zwischenkreispannung 320 V Nenndrehzahl 3.000 min-1 Optionen: Mit Bremse Ohne Passfeder SEL 37 Geber Die zulässige Axialkraft beträgt 20 % der Radialkraft. Im Stillstand ist für die...
Katalog auf Seite 5 öffnenZentrierbohrung mit axialem Gewinde nach DIN 332 - DS M4 (M4 x 10) bei C=11 bzw. DS M5 (M5 x 12,5) bei C=14 Passfeder (optional)
Katalog auf Seite 6 öffnenZentrierbohrung mit axialem Gewinde nach DIN 332 - DS M6 (M6 x 16) Passfeder (optional)
Katalog auf Seite 7 öffnenPassfeder (optional) Zentrierbohrung mit axialem Gewinde nach DIN 332 - DS M6 (M6 x 16)
Katalog auf Seite 8 öffnenPassfeder (optional) Zentrierbohrung mit axialem Gewinde nach DIN 332 - DS M8 (M8 x 19)
Katalog auf Seite 9 öffnenPassfeder (optional) Zentrierbohrung mit axialem Gewinde nach DIN 332 - DS M8 (M8 x 19)
Katalog auf Seite 10 öffnenPassfeder (optional) Zentrierbohrung mit axialem Gewinde nach DIN 332 - DS M8 (M8 x 19)
Katalog auf Seite 11 öffnenAnschlüsse Maßzeichnung Stecker und Gegenstecker Bei HMC06 und HMC08 Motoren erfolgt der Anschluss über ein geschirmtes Kabel mit einer max. Temperaturzulässigkeit von 155 °C für die Isolation der Einzeladern und 125 °C für den Mantel. Bei den HMC13 Motoren werden an der Motorseite im Standard Stecker verwendet. Der Gegenstecker wird in der Standardausführung nicht mitgeliefert. Gerade Ausführung Technische Daten Kabellänge im Standard [mm]: Schirm: Pinbelegung am Motor Leistungsstecker Signalstecker Leistungsstecker Signalstecker Kupferdrahtgeflecht verzinnt Kupferdrahtgeflecht verzinnt...
Katalog auf Seite 14 öffnenTechnische Änderungen vorbehalten! Stand 01/2021 Heidrive GmbH Starenstraße 23 93309 Kelheim Tel. 09441/707-0 Fax 09441/707-259 info@heidrive.com www.heidrive.com
Katalog auf Seite 17 öffnenAlle Kataloge und technischen Broschüren von Heidrive GmbH
-

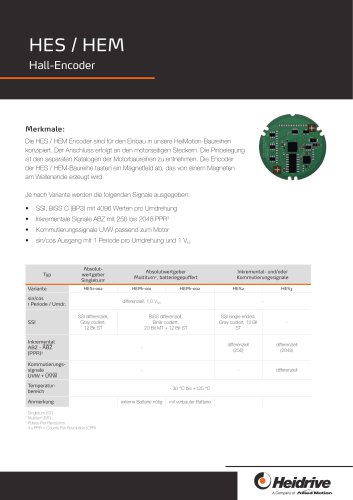

HES/HEM Hall Encoder
