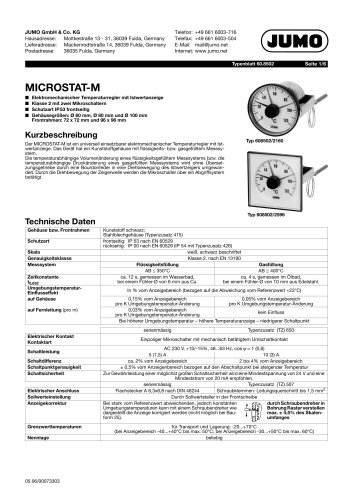

MICROSTAT-M
1 / 6Seiten

Moltkestraße 13 - 31, 36039 Fulda, Germany Mackenrodtstraße 14, 36039 Fulda, Germany 36035 Fulda, Germany Telefon: +49 661 6003-716 Telefax: +49 661 6003-504 E-Mail: mail@jumo.net Internet: www.jumo.net MICROSTAT-M ■ Elektromechanischer Temperaturregler mit Istwertanzeige ■ Klasse 2 mit zwei Mikroschaltern Der MICROSTAT-M ist ein universell einsetzbarer elektromechanischer Temperaturregler mit Istwertanzeige. Das Gerät hat ein Kunststoffgehäuse mit flüssigkeits- bzw. gasgefülltem Messsystem. Die temperaturabhängige Volumenänderung eines flüssigkeitsgefülltem Messsystems bzw. die temperaturabhängige Druckänderung eines gasgefüllten Messsystems wird ohne Übersetzungsgetriebe durch eine Bourdonfeder in eine Drehbewegung des Istwertzeigers umgewandelt. Durch die Drehbewegung der Zeigerwelle werden die Mikroschalter über ein Abgriffsystem betätigt.

JUMO GmbH & Co. KG Hausadresse: Moltkestraße 13 - 31, 36039 Fulda, Germany Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany Postadresse: 36035 Fulda, Germany Telefon: Telefax: E-Mail: Internet: Abmessungen Typen:

Moltkestraße 13 - 31,36039 Fulda, Germany Mackenrodtstraße 14, 36039 Fulda, Germany 36035 Fulda, Germany Telefon: +49 661 6003-716 Telefax: +49 661 6003-504 E-Mail: mail@jumo.net Internet: www.jumo.net

JUMO GmbH & Co. KG Telefon: +49 661 6003-716 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: mail@jumo.net Postadresse: 36035 Fulda, Germany Internet: www.jumo.net Bestellangaben MICROSTAT-M Typ 608502 Bestellschlüssel: (1) Grundtyp 608502 Mechanischer Temperaturregler MICROSTAT-M Klasse 2 mit zwei Mikroschalter Bauform: 25; Gehäusegröße: 72 x 72 mm(nur mit TZ 415) Bauform: 25; Gehäusegröße: 96 x 96 mm FL02 Cu-Fernleitung mit Cu-Gewebeumspinnung, ca. 0 2,5 mm (bis AB-Endwert +300°C) FL11 Cu-Fernleitung mit PE-Ummantelung, ca. 0 3,5 mm (bis AB-Endwert +120°C) Sonderlänge...

JUMO GmbH & Co. KG Telefon: +49 661 6003-716 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: mail@jumo.net Postadresse: 36035 Fulda, Germany Internet: www.jumo.net TF 01; Temperaturfühler mit abgesetztem Halterohr TF 11; Temperaturfühler ohne Halterohr TA 02; Tauchrohr mit Überwurfmutter und loser Verschraubung2 TA 03; Tauchrohr mit loser Überwurfmutter TA 06; Verschiebbare Klemmverschraubung auf Halterohr2 TA 20; Tauchrohr mit loser Verschraubung und Anschlussbund2 TA 21; Tauchrohr mit loser Druckschraube und Dichtkonus TA 22; Tauchrohr mit loser Druckschraube, Dichtkonus...

Moltkestraße 13 - 31,36039 Fulda, Germany Mackenrodtstraße 14, 36039 Fulda, Germany 36035 Fulda, Germany Telefon: +49 661 6003-716 Telefax: +49 661 6003-504 E-Mail: mail@jumo.net Internet: www.jumo.net 0 Mindesteinbaulänge TF11 (aktives Fühlermaß) . . . Sonderlänge (Angabe im Klartext — Stufung 50 mm) Anschlussbild serienmäßig Anschlussbild mit Kontrolllampe (TZ 572) Ohne Typenzusatz Elektrischer Anschluss durch Schraubklemmen bis 1,5 mm2 Leitungsquerschnitt Kunststoffabdeckkappe zum Schutz der Flachstecker oder Schraubklemmen gegen Berührung und Spritzwasser, IP 54, mit Kabelverschraubung,...
