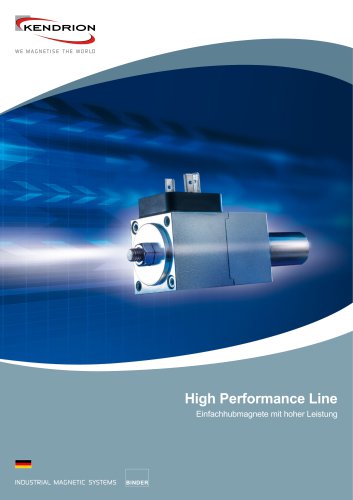

High Performance Line Einfachhubmagnete mit hoher Leistung INDUSTRIAL MAGNETIC SYSTEMS BINDER

Kendrion - Industrial Magnetic Systems Wir entwickeln Lösungen! Kendrion entwickelt, fertigt und vermarktet hochwertige elektromagnetische Komponenten und Systeme für Industrie- und Automotive-Anwendungen. Bereits seit mehr als einem Jahrhundert konstruieren wir Präzisionsteile für weltweit tätige Innovationsführer in den Bereichen PKW, Nutzfahrzeuge und Industrie. Unsere Stärke sind die Neuentwicklungen für unsere Kunden. Unsere Ingenieure sind Spezialisten für innovative Produkte mit optimalen technischen Eigenschaften. Außerdem entwickeln wir mechanische Baugruppen, moderne Ansteuerungselektronik...

Branding Solutior Marketing AnalysiS Ideas %

I« High Performance Line Die Hochleistungshubmagnete der High Performance Line von Kendrion zeichnen sich durch eine enorme Hubarbeitsdichte und ein variables Baukastensystem aus. Diese quadratischen Hubmagnete werden überall dort eingesetzt, wo große Kräfte, kurze Schaltzeiten und ein hoher Wirkungsgrad bei kleinem Bauraum gefordert sind. Sie erfüllen die speziellen Anforderungen für den Einsatz in Hochspannungs- Leistungsschaltern, Eisenbahntürverriegelungen sowie in allgemeinen Betätigungsfunktionen der Automatisierungs- und Sicherheitstechnik. Die Wirkungsweise des Hochleistungshubmagneten...

Hochleistungshubmagnet der LHP-Baureihe Durch das optimale Verhältnis von Eisen zu Kupfer wird die maximale Kraft bei begrenztem Bauraum erreicht. Das Gehäuse besteht aus zwei Teilen, wodurch ein modularer Aufbau unterschiedlicher Spannungs-, Leistungs- und Hubvarianten möglich ist.

HochleistungshubmagnetLHP035053 Der LHP035053 ist ein Hubmagnet in geschlossener Bauweise mit einem Kantenmaß von 35 mm. Die Serie wird bevorzugt für kleinstes Einbauvolumen und hohen Kraftbedarf eingesetzt. Der Hochleistungshubmagnet kann ziehend oder drückend betätigt werden, dabei erfolgt die Hubbewegung elektromagnetisch von der Hubanfangslage in die Hubendlage. Für die Rückstellung sorgt optional eine integrierte Rückstellfeder. Die Befestigung ist stirnseitig vorgesehen. Die modulare Bauweise ermöglicht es, den LHP035053 mit weiteren Optionen auszustatten, siehe Optionen zum LHP035053....

Die angegebenen Magnetkräfte werden bei 90% der Nennspannung erreicht. Die Einbaulage ist beliebig, wobei die Kraftabnahme vorzugsweise nur in axialer Richtung vorzunehmen ist. Die Werte für die Schaltzeiten sind Richtwerte. Sie gelten für Nennspannung, betriebswarmen Zustand und bei Belastung mit 70% der Magnetkraft des Gerätes.

Der LHP025055 ist ein Hubmagnet in geschlossener Bauweise mit einem Kantenmaß von 25mm. Die Serie wird bevorzugt für kleinstes Einbauvolumen und hohen Kraftbedarf eingesetzt. Der Hochleistungshubmagnet kann ziehend oder drückend betätigt werden, dabei erfolgt die Hubbewegung elektromagnetisch von der Hubanfangslage in die Hubendlage. Für die Rückstellung sorgt optional eine integrierte Rückstellfeder. Die Befestigung ist stirnseitig vorgesehen. Der LHP025055 kann in beliebiger Einbaulage montiert werden, die Kraftabnahme erfolgt axial. Die Standardausführung verfügt über freie Litzen und der...

Die angegebenen Magnetkräfte werden bei 90% der Nennspannung erreicht. Die Einbaulage ist beliebig, wobei die Kraftabnahme vorzugsweise nur in axialer Richtung vorzunehmen ist. Die Werte für die Schaltzeiten sind Richtwerte. Sie gelten für Nennspannung, betriebswarmen Zustand und bei Belastung mit 70% der Magnetkraft des Gerätes. Gerätestecker (connector plug) Gabelkopf (Fork yokes) Druckfeder zylindnsch (Cylindncal spring) Faltenbalg und Adapter (Bellows and adapter) optional

Gerätesteckdose nach DIN EN 175301-803mit /ohne Brückengleichrichter abhängig von der Spannung Ausführungen ■ Ty p 430006 ohne integriertem Brückengleichrichter Der zweipolige Steckverbinder mit Schutzleiteranschluss ist ein Anschluss speziell für elektromagnetische Geräte. Der Kabelabgang kann durch entsprechendes Einsetzen des Kontaktträgers um 4 x 90° verdreht werden. Der Steckverbinder wird nach dem Aufstecken auf die Geräte-stift-platte plus Dichtung mit einer zum Lieferumfang gehörenden Zylinderschraube gesichert. Hierdurch wird eine optimale Abdichtung gewährleistet sowie ein unbeabsichtigtes...

Einbauhinweis Gabelköpfe dienen der Verbindung von Hubmagneten mit Kraftübertragungselementen wie Hebel, Schubstangen, Ventil- und Schieberklappen. Sie ermöglichen in vielen Fällen eine schnell herstellbare Verbindung bei der Montage und auch einen schnellen Austausch von Verschleiß- und Ersatzteilen. Die Kraftübertragung zwischen Gabelkopf und Kundenanwendung erfolgt bei den Typen ohne ES-Bolzen mit einem zylindrischen Stift mit üblichen Sicherungselementen. Die Gabelköpfe sind galvanisch verzinkt. Der Gabelkopf wird mit seinem Gewinde auf die Zug- oder Druckstange des Hubmagneten aufgeschraubt...

Technische Erläuterungen Die thermischen Klassen werden nach DIN VDE 0580 / 11.2011 entsprechend ihrer Dauerwärmebeständigkeit in Isolierstoffklassen eingeteilt. Unsere Hubmagnete werden je nach Baumuster in den Wärmeklassen E, B oder F gefertigt. Die meisten Geräte können, wenn es der Einsatzfall erfordert, auch in Wärmeklasse H geliefert werden. Dauerbetrieb ist der Betrieb, bei dem die Einschaltdauer so lang ist, dass die Beharrungstemperatur erreicht wird. Aussetzbetrieb ist der Betrieb, bei dem Einschaltdauer und stromlose Pause in regelmäßiger und unregelmäßiger Folge wechseln, wobei die...

Technische Erläuterungen Einschaltdauer ist die Zeit, die zwischen dem Einschalten und dem Ausschalten des Erregerstromes liegt. Relative Einschaltdauer (% ED) ist das prozentuale Verhältnis der Einschaltdauer zur Spieldauer. Sie errechnet sich nach folgender Formel: Für die Berechnung der relativen Einschaltdauer wird im allgemeinen der Vorzugswert der Spieldauer nach DIN VDE 0580 Punkt 3.2.2, von 5 Minuten zugrunde gelegt. Bei unregelmäßiger Größe der Spieldauer wird die relative Einschaltdauer aus dem Verhältnis der Summe der Einschaltzeiten zur Summe der Spieldauer über eine längere Betriebsperiode...
