Eifco Wälzfräsmaschinen

Eifco Wälzfräsmaschinen
1 / 7 SeitenDen vollständigen Katalog anzeigen

Eifco Wälzfräsmaschinen

Zusammenfassung des Produktkatalogs
Hauptmerkmale:
  • 7-Achsen-CNC-System
  • Fernbedienung mit manuellem Impulsgeber
  • Integriertes Stromausfallmodul
  • Geeignet für das Schneiden von Stirn-, Schräg-, Keil-, Ketten- und Schneckenrädern
  • Automatisches Druckschmiersystem
  • Elektronisches Getriebe
  • Softwaremodule für Korrekturen und Kompensation
  • Spindellastüberwachungsfunktion
  • Schneller Wechsel des Fräserdorns
CNC-Achsen-Darstellung:
  • Superpräzisions-Rollenführungen für Z-, Y- und V-Achse
  • Unendlich variable Vorschübe durch Präzisionskugelgewindetriebe angetrieben von AC-Servomotoren
  • Servo-Reitstock mit Drehmomentkontrolle
  • Superpräzisions-Hob-Spindel und Arbeitsspindel
Maschinenspezifikationen:
  • HOBBER 150:
    • Maschinenmodul: 2.5
    • Maschinendurchmesser: 150 mm
    • Max. Fräserdurchmesser: Ø 90 mm
    • Max. Fräserlänge: 180 mm
    • Max. Fräsergeschwindigkeit: 3000 U/min
    • Motorleistung: 15 kW
    • Schwenkwinkel: ± 45º
    • Maschinensteuerung: SIEMENS 828D
  • HOBBER 210:
    • Maschinenmodul: 4
    • Maschinendurchmesser: 210 mm
    • Max. Fräserdurchmesser: Ø 100 mm
    • Max. Fräsergeschwindigkeit: 1600 U/min (erweiterbar)
    • Motorleistung: 15 kW
    • Schwenkwinkel: ± 45º
    • Maschinensteuerung: SIEMENS 828D
Angebot:
  • EIFCO CNC-Zahnradfräsmaschine Modell: HOBBER 150 - 7 Achsen
  • EIFCO CNC-Zahnradfräsmaschine Modell: HOBBER 210 - 7 Achsen
Standardzubehör:
  • 3 Fräserdorne
  • Spindel- und Tischkühler
  • Hydraulische Bodenklemmvorrichtung
  • Transformator
  • Panel-Klimaanlage
  • Hydraulikaggregat
  • Magnetischer Späneförderer
  • Spülkühlmittel
  • Rauchabsauger
  • Kühlmittelkühler
  • Automatische Tür mit Sicherheitsvorhang
  • Fräsertruing-Vorrichtung
Optionales Zubehör:
  • Skiving-Aufsatz für Hartfräsen – Euro 5,000
  • Werkstückspannvorrichtungen – Preis nach Kundenkomponenten
  • Autolader mit zusätzlicher CNC-Achse und Ringlader – Euro 10,000
  • Fördersystem für Ringlader-Automatisierung – Euro 10,000
Mehr anzeigen

Katalogauszüge

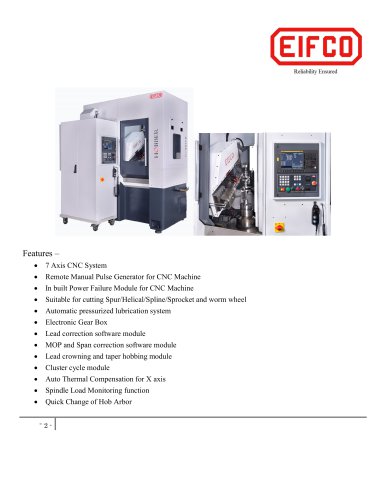

Eifco Wälzfräsmaschinen-1

Features - • 7 Axis CNC System • Remote Manual Pulse Generator for CNC Machine • In built Power Failure Module for CNC Machine • Suitable for cutting Spur/Helical/Spline/Sprocket and worm wheel • Automatic pressurized lubrication system • Lead correction software module • MOP and Span correction software module • Lead crowning and taper hobbing module • Cluster cycle module • Auto Thermal Compensation for X axis • Spindle Load Monitoring function • Quick Change of Hob Arbor

 Katalog auf Seite 1 öffnen
Eifco Wälzfräsmaschinen-2

• Super Precision Roller type LM Guide for Z axis, Y axis, and V axis • Axial feed (Z-Axis) infinitely variable through precision ball screw driven by AC Servo motor • Radial feed (X-Axis) infinitely variable through precision ball screw driven by AC Servo motor • Tangential feed (Y-Axis) infinitely variable through precision ball screw driven by AC Servo motor • Cutter Helix Compensation (A-Axis) infinitely variable driven by AC Servo motor • Servo Tailstock with torque control (V-Axis) • Super Precision Hob Spindle (B-Axis) and Work Spindle (C-Axis)

 Katalog auf Seite 2 öffnen
Eifco Wälzfräsmaschinen-3

Jump Feed Cut Cycla

 Katalog auf Seite 3 öffnen
Eifco Wälzfräsmaschinen-4

HOBSHIFT SETTINGS & OFFSET E I FCO MACH INE SETTING PARAMETERS START ING POINT ENDING POINT CYCLES FOR SHIFTING U FACTOR HOBSHIFTING DI STANGE BAD SECTOR 1 END BAD SECTOR i END BAD SECTOR 2 END BAD SECTOR 2 END BAD SECTOR 3 END BAD SECTOR 3 END CUR COMPONENT NO | o. ooozzz' | o. ooozzz" | o. ooozzz" zzzzzzzo zzzzzzzo AXIS LUB ON TIME AXIS LUB INTERUAL QUILL HYDRAULIC MOTOR CONUEYOR MOTOR COOLANT MOTOR AUTO DOOR M/C IDLE OFF TIME QUILL AUTO RELEASE PULL STUD FUNCTION MANDREL DECLAMP END SUPPORT CLAMP | o. ooozzz' | ozzzzzzz' |B.BBOZZZ | 0. ooozzz' | o. ooozzz' | 0- BBBZZZ^ | 0. ooozzz' | 0. ooozzz'...

 Katalog auf Seite 4 öffnen
Eifco Wälzfräsmaschinen-5

Machine Specifications - HOBBER 150

 Katalog auf Seite 5 öffnen
Eifco Wälzfräsmaschinen-6

Machine Specifications - HOBBER 210

 Katalog auf Seite 6 öffnen
Eifco Wälzfräsmaschinen-7

• Spindle and Table Chiller • Hydraulic Bottom Clamping Unit • Hydraulic Power Pack • Magnetic Chip Conveyor • Flush Coolant • Fume Extractor • Coolant Chiller • Auto door with Safety Curtain • Skiving attachment for Hard Hobbing - Euro 5,000 • Work Holding Fixtures - Shall be quoted after studying customers components • Autoloader with an additional CNC Axis and Ring Loader with Single Deposit Station - Euro 10,000 • Conveyor system for Ring Loader Automation - Euro 10,000

 Katalog auf Seite 7 öffnen
