Zth test stand

Zusammenfassung des Produktkatalogs
Produktübersicht: Der Löhnert Elektronik Zth-Prüfstand ist ein Gerät zur Messung von thermischen Widerständen in Leistungsmodulen. Es ist für die Verbindung mit einem Adaptersystem über die VPC G10 Schnittstelle konzipiert.
Komponenten: Der Prüfstand umfasst mehrere Komponenten, darunter ein Industrie-PC, eine Versorgungseinheit, ein Sicherheits-Baugruppenträger, ein Anschluss-Panel, ein DVM Keysight 34980 Grundgerät, eine VPC G10 Schnittstelle, sowie Schuster Elektronik HPZ 773 und LPZ 773 Messgeräte.
Funktionalität: Die integrierte Versorgungseinheit und Pneumatikeinheit in 19 Zoll Technik ermöglicht die Energie- und Pneumatikversorgung direkt über die VPC G10 Schnittstelle. Der Sicherheits-Baugruppenträger steuert sicherheitsrelevante Komponenten und überwacht Sicherheitssignale.
Messsystem: Das DMM Keysight Messsystem führt Strom- und Spannungsmessungen mit bis zu 40 Kanälen durch. Treiber für die Schuster Elektronik Messgeräte wurden intern entwickelt, und ein Selbsttest der Messgeräte wurde über LabWindows CVI programmiert.
Technische Daten: Der Schaltschrank arbeitet mit einer Nennspannung von 3x 400V / 50Hz und einem Nennstrom von ca. 32A. Die Leistung beträgt ca. 22kVA. Der Industrie-PC ist ein 19 Zoll Stonehard i7-3770 mit 3,4GHz, und der Monitor ist ein 22 Zoll Touch LED-Monitor.
Messgeräte: Die HPZ 773 und LPZ 773 Messgeräte bieten verschiedene Einstellparameter für Messströme und Lastströme mit hoher Genauigkeit. Die Geräte messen Spannungen mit einer Auflösung von 0,1mV und einer Genauigkeit von 0,1 %.
Abmessungen und Gewicht: Der Prüfstand misst ca. 800 x 1400 x 2150 mm (B x T x H) und wiegt ca. 400 kg.
Mehr anzeigen

Katalogauszüge

Zth test stand-1

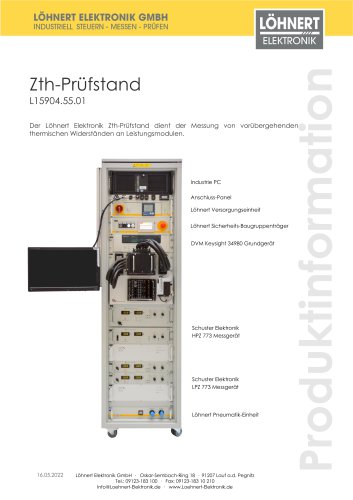

Der Löhnert Elektronik Zth-Prüfstand dient der Messung von vorübergehenden thermischen Widerständen an Leistungsmodulen. Industrie PC Anschluss-Panel Löhnert Versorgungseinheit Löhnert Sicherheits-Baugruppenträger DVM Keysight 34980 Grundgerät Schuster Elektronik HPZ 773 Messgerät Schuster Elektronik LPZ 773 Messgerät Löhnert Pneumatik-Einheit Löhnert Elektronik GmbH · Oskar-Sembach-Ring 18 · 91207 Lauf a.d. Pegnitz Tel.: 09123-183 100 · Fax: 09123-183 10 210 [email protected] · www.Loehnert

 Katalog auf Seite 1 öffnen
Zth test stand-2

Der Löhnert Elektronik Zth-Prüfstand ist für das Andocken an ein Adapersystem über die VPC G10 Schnittstelle vorgesehen. Mit den beiden Schuster Elektronik Zth-Messgeräten werden thermische Impedanzen an Leistungshalbleitern ermittelt. Durch die integrierte Löhnert Versorgungs- und Pneumatikeinheit in platzsparender 19 Zoll Technik, erfolgt die Energie- und Pneumatikversorgung für das Adaptersystem direkt über die VPC G10 Schnittstelle. Der Löhnert Sicherheits-Baugruppenträger dient zum einen der Steuerung von sicherheitsrelevanten Komponenten des Prüfstands. Zum anderen erfüllt der Sicherheits-Baugruppenträger...

 Katalog auf Seite 2 öffnen
Zth test stand-3

Löhnert 19 Zoll Technik: Virginia Panel Corporation G10 Schuster Elektronik HPZ 773 High Power Zth-Messgerät: Selbtstest der HPZ und LPZ 773 Messsysteme Ablagehalterung überhalb der VPC G10 Schnittstelle Einstellparameter: Spannung (5 Kanäle): Auflösung: Genauigkeit: Schuster Elektronik LPZ 773 Low Power Zth-Messgerät: Löhnert Elektronik GmbH • Oskar-Sembach-Ring 18 • 91207 Lauf a.d. Pegnitz Tel.: 09123-183 100 • Fax: 09123-183 10 210 [email protected] • www.Loehnert-Elektronik.de

 Katalog auf Seite 3 öffnen
Zth test stand-4

Laststrom (2 Quellen): Auflösung: Genauigkeit: Spannung (2 Kanäle): Auflösung: Genauigkeit: Löhnert Elektronik GmbH • Oskar-Sembach-Ring 18 • 91207 Lauf a.d. Pegnitz Tel.: 09123-183 100 • Fax: 09123-183 10 210 [email protected] • www.Loehnert-Elektronik.de

 Katalog auf Seite 4 öffnen
