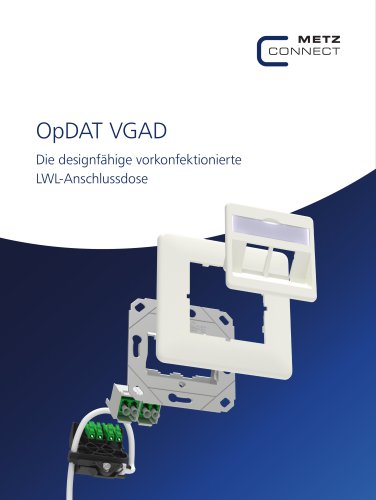

OpDAT VGAD Die designfähige vorkonfektionierte LWL-Anschlussdose

METZ CONNECT - OpDAT VGAD Die OpDAT VGAD ist die designfähige Lösung für alle, die ihre Glasfaser-Infrastruktur professionell und optisch ansprechend im Gebäude integrieren wollen. Als vorkonfektionierte LWL-Anschlussdose fügt sie sich nahtlos in die Schalterprogramme namhafter Hersteller ein und verbindet damit modernste Glasfaser-Installationstechnik mit zeitgemäßem Design. Ob im Wohnbereich, im Büro, in der Industrie oder auf dem Campus: Die OpDAT VGAD überzeugt überall. Die Dose wird montagefertig geliefert und ist sofort einsatzbereit: Das Singlemode-OS2-Innenkabel ist bereits angeschlossen,...

METZ CONNECT – OpDAT VGAD Aufputzrahmen mit mind. 45 mm Einbautiefe muss bei einem geeigneten Drittanbieter separat erworben werden 1× oder 2× LC-D APC/UPC Farben der Zentral-/ Abdeckplatten

METZ CONNECT – OpDAT VGAD Übersicht der kompatiblen Schalterprogramme

METZ CONNECT – OpDAT VGAD Variantenübersicht Die flexible LWL-Anschlussdose für jede Einbausituation Die OpDAT VGAD steht für maximale Flexibilität: Die designfähige LWL-Anschlussdose ist in zahlreichen Varianten verfügbar und lässt sich so in nahezu jede Einbausituation integrieren. Erhältlich mit Mini-Breakout-Kabel Compact (ø 4,5 mm/ 900 μm Adern) oder FITH-Kabel (ø 2,3 mm / 250 μm Fasern) – jeweils als Singlemode OS2 (G.657.A2). Je nach Anforderung stehen zwei Faseranzahlen zur Verfügung – 2-faserig (1× LC-D-Kupplung) oder 4-faserig (2× LC-D-Kupplungen) – sowie zwei Farben: reinweiß (RAL...

METZ CONNECT – OpDAT VGAD Normaler Karton Kompakter Karton Die Normalverpackung (375 × 375 × 110 mm) eignet sich ideal für längere Kabelstrecken über 60 m bis 150 m. Die Kompaktverpackung (280 × 295 × 85 mm) ist die platzsparende Lösung für kürzere Strecken bis 60 m – leicht zu transportieren, einfach zu lagern und besonders praktisch, da sie ein direktes Abrollen ohne Öffnen des Kartons ermöglicht. Bei Längen unter 10 m erfolgt bei allen Kabeln die Anlieferung als Kabelring ohne Trommel (ohne Einziehhilfe in Polybeutel, mit Einziehhilfe in Karton) Bei Längen unter 10 m erfolgt bei allen Kabeln...

METZ CONNECT - OpDAT VGAD Kaskadierung 40 mm, einfach gestuft Einziehhilfe Compact über 60 m bis 150 m (Variante Splice und Variante Plug-in mit Mini-Breakout Compact Einziehhilfe Compact oder Noppenfolie) Verpackung normal (Variante Plug-in mit Einziehhilfe IP50) über 60 m bis 150 m (Variante Splice) Mini-Breakout Compact (Variante Plug-in mit Einziehhilfe Compact oder Noppenfolie) Verpackung kompakt FITH-Kabel über 10 m bis 60 m (Variante Splice)

METZ CONNECT – OpDAT VGAD Abdeckplatten Beschreibung Abdeckplatte 80 x 80 mm, reinweiß, Modul Abdeckplatte 80 × 80 mm, verkehrsweiß, Modul Zentralplatten 1 Port Beschreibung Zentralplatte 50 × 50 mm 1 Port, reinweiß, Modul Zentralplatte 50 × 50 mm 1 Port, verkehrsweiß, Modul

METZ CONNECT – OpDAT VGAD Zentralplatten 2 Port Beschreibung Zentralplatte 50 × 50 mm 2 Port, reinweiß, Modul Zentralplatte 50 × 50 mm 2 Port, verkehrsweiß, Modul Patchkabel Beschreibung OpDAT Patchkabel LC-S APC/LC-S APC OS2, weiß OpDAT Patchkabel LC-S/LC-S OS2, weiß OpDAT Patchkabel LC-D APC/LC-D APC OS2 OpDAT Patchkabel LC-D/LC-D OS2

METZ CONNECT - OpDAT VGAD C = MBO-Kabel Compact (SM) Fasertyp 150Faseranzahl Titel 02 = 2 Fasern E = VGAD UPk rw K = VGAD UP vw D = VGAD UP0 F = VGAD UP rw

Fanout-Schutz 0 = keine Einziehhilfe (nur bei Variante Plug-in) 3 = Einziehhilfe Compact (nur bei Variante Plug-in) 5 = Einziehhilfe IP50 Befestigungsset E = ohne Befestigungsset G = mit Befestigungsset Stecker Seite B 0 = ohne J = LC M= SC UPC Grade B F = SC APC D = SC APC Grade B P = E2000 UPC Q = E2000 APC T = E2000 APC Grade B Weitere Varianten auf Anfrage.Verwenden Sie zur Konfiguration der benötigten Anschlussdosen unseren Konfigurator, den Sie auf unserer Homepage www.metz-connect.com finden.Damit können Sie Anschlussdosen individuell nach Ihren Wünschen konfigurieren und direkt bestellen....
