SELECTIVE RADIATION METER SRM-3000 Narda Safety Test Solutions Srl Via Leonardo da Vinci, 21/23 20090 Segrate (Milano), Italy Phone: +39 02 2699871 Fax: +39 02 26998700 E-mail: support@narda-sts.it www.narda-sts.it Narda Safety Test Solutions GmbH Sandwiesenstrasse 7 72793 Pfullingen, Germany Phone: +49 (0) 7121-97 32-777 Fax: +49 (0) 7121-97 32-790 E-mail: support@narda-sts.de www.narda-sts.de Narda Safety Test Solutions 435 Moreland Road Hauppauge, NY 11788, USA Phone: +1 631 231-1700 Fax: +1 631 231-1711 E-mail: NardaSTS@L-3COM.com www.narda-sts.com HOCHFREQUENTE ELEKTROMAGNETISCHE FELDER FREQUENZSELEKTIV UND RICHTUNGSUNABHÄNGIG MESSEN, BEWERTEN, DOKUMENTIEREN NSTS 0307-D0211C Technischer Fortschritt, Fehler und Irrtümer vorbehalten

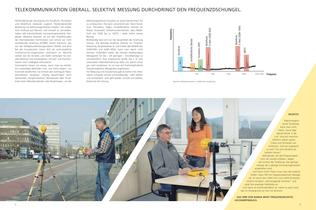

2 3 SELEKTIV. Elektromagnetische Strahlung kann man nicht hören. Sonst läge überall Musik in der Luft. Und auf manchen Dächern stehen ganze Chöre und Orchester von Antennen. Sind sie insgesamt zu laut? Tun sich einzelne als Solisten hervor? Messgeräte, die das Frequenzspektrum als Ganzes erfassen, zeigen die Summe der Strahlung. Das genügt, solange der zulässige Immissionsgrenzwert eingehalten wird. Und wenn nicht? Dann muss man die Ursache finden. Dazu hilft ein frequenzselektives Messgerät. Es trennt den GSM-Chor vom UKW-Orchester, erkennt einzelne „hervorragende Stimmen“ und zeigt ihre...

4 5 100k 1M 10M 100M 1G 10G 100G 10 100 0,1 [Hz] 1000 [V/m] occupational general public ISOTROP. Elektromagnetische Strahlung kann man nicht sehen. Trotzdem verhält sie sich ähnlich wie sichtbares Licht. Stabantennen strahlen in einer Ebene kreisförmig um sich herum, Sektorantennen leuchten einen bestimmten Winkel aus, Schüsseln senden einen gebündelten Strahl. Mit den Messantennen ist es ähnlich. Eine unidirektionale Messantenne hat nur zwei „Augen“ – auf jeder Seite eins. Was hilft’s, wenn sie gerade an der Sendeantenne vorbei sehen? Nur eine isotrope, d. h. richtungsunabhängige...

6 7 EINSTRAHLFEST. Elektromagnetische Strahlung kann man nicht fühlen. Mechanische Robustheit lässt sich abschätzen, indem man einen Gegenstand einfach in die Hand nimmt. Elektromagnetische Robustheit lässt sich nur durch Messungen nachweisen. Die Feldstärke einer Rundfunk-Sendeantenne kann Zehntausend mal höher sein als die eines Mobilfunkkanals – eine Herausforderung an ein Messgerät. Denn einerseits soll es hochempfindlich sein. Andererseits darf die starke Strahlung nicht an der Messantenne vorbei direkt in die elektronische Schaltung gelangen und das Ergebnis verfälschen oder gar die...

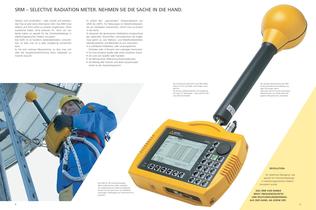

8 9 REVOLUTION: Ein selektives Messgerät, das speziell für Sicherheitsbelange in elektromagnetischen Feldern konzipiert wurde. DAS SRM VON NARDA MISST FREQUENZSELEKTIV UND RICHTUNGSUNABHÄNGIG. AUS DER HAND, AN JEDEM ORT. Selektiv und umständlich – oder schnell und breitbandig? Das ist jetzt keine Alternative mehr. Das SRM misst selektiv und führt sofort zu sicheren Ergebnissen. Ohne zusätzliche Kabel, ohne externen PC. Denn wir von Narda haben es speziell für die Sicherheitsbelange in elektromagnetischen Feldern konzipiert. Das heißt: Es ist handlich, batteriebetrieben, einstrahlfest, so...

10 11 EVOLUTION: Die Herkunft von der Narda-Gerätefamilie lässt sich nicht leugnen. SRM, das ist Präzisionsmesstechnik, alltagstauglich verpackt. Innen Hightech, außen robust und unkompliziert. Einfach einschalten und messen – für zuverlässige Ergebnisse. DAS SRM VON NARDA MISST EINFACH, SCHNELL, PRÄZISE. AUS DER HAND, AN JEDEM ORT. Mit dem SRM ist Narda eine neuartige Kombination gelungen: Ein frequenzselektives Präzisionsmessgerät, das sich benutzen lässt wie ein herkömmliches, breitbandiges Handmessgerät. Das spart Zeit. Das SRM ist speziell für die Sicherheitsbelange in...

12 13 NACH VORSCHRIFT BEWERTET. Die gemessenen Feldstärken sind ein physikalisches und damit „neutrales“ Ergebnis. Die resultierende Strahlenbelastung ergibt sich aus dem Bezug der gemessenen Feldstärken auf frequenzabhängige Grenzwerte, sie ist also ein „bewertetes“ Ergebnis. Grenzwerte wurden von mehreren Gremien teils unterschiedlich festgelegt: Von der ICNIRP (International Commission on Non-Ionizing Radiation Protection), von IEEE (Institute of Electrical and Electronic Engineering) und anderen. In Deutschland gilt im beruflichen Umfeld die Unfallverhütungsvorschrift BGV B11...

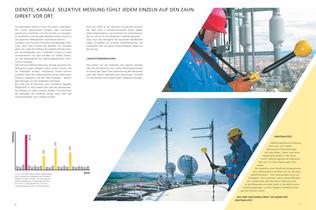

14 15 SELEKTION, DEMODULATION, EVALUATION: Das SRM bewertet die Ergebnisse nach gängigen Sicherheitsstandards und zeigt die Werte getrennt bis auf einzelne Funkkanäle und Funkzellen genau oder zusammengefasst nach Betreibern, Kommunikationsdiensten und ganzen Radiofrequenzbereichen. DAS SRM VON NARDA MISST SICHERHEIT. MIT SICHERHEIT. Keine langen Frequenztabellen, keine umständlichen Bewertungsfaktoren – einfach im Konfigurationsmenü die Dienste auswählen, die man messen möchte, und die Vorschriften, nach denen man bewerten möchte. Narda hat für die wichtigsten Länder die Tabellen mit...

16 17 SPATIAL AVERAGING Wie hoch ist die mittlere Feldbelastung, gemittelt über das Körpervolumen? Das SRM mittelt mehrere räumliche Werte kontinuierlich oder diskret und zeigt am Ende der Prozedur direkt das Ergebnis. MAXIMALWERTE UND MITTELWERTE An welcher Stelle des Raums ist die Feldstärke am größten? Bei welcher Frequenz? Wann und wie lang traten Spitzenwerte auf? Das alles zeigt das SRM direkt. Und wenn stattdessen die Mittelwerte gefragt sind? Das SRM liefert sie auch. DAS SRM VON NARDA ANALYSIERT, MITTELT, INTEGRIERT. ÜBER FREQUENZ, RAUM UND ZEIT. Wenn es darum geht, den...

18 19 AUTOMATISCH RICHTIG Genau genommen misst das SRM nicht das elektromagnetische Feld, sondern die Spannung, die das Feld am Ausgang der Messantenne erzeugt. Um die entsprechende Feldstärke anzeigen zu können, muss der so genannte Antennenfaktor bekannt sein. Für Präzisionsmessungen muss man ihn für jede Messantenne individuell bei verschiedenen Frequenzen bestimmen und bei der Auswertung berücksichtigen. Bei den Messantennen von Narda ist das kein Problem. Die Antennenfaktoren werden bei der Kalibrierung in der Messantenne gespeichert. Das SRM erkennt und berücksichtigt sie automatisch....
