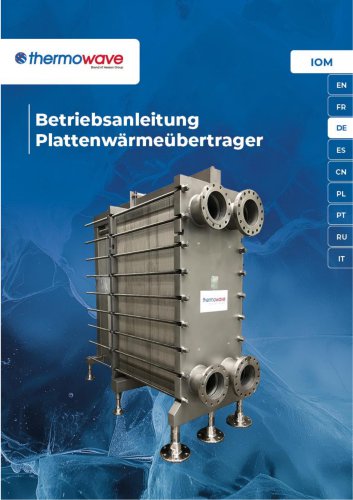

Sehr geehrter Kunde, Sie haben sich für ein Qualitätserzeugnis von der thermowave GmbH entschieden. Ihr Plattenwärmeübertrager ist ein unter Berücksichtigung der neuesten Forschungsergebnisse entwickeltes Investitionsgut. Die einzelnen Komponenten entsprechen dem neuesten Stand der Technik und ermöglichen ein hohes Maß an Funktion und Zuverlässigkeit. Auf den folgenden Seiten finden Sie zu Ihrem Plattenwärmeübertrager eine Betriebsanleitung. In dieser Betriebsanleitung sind alle wichtigen Maßnahmen für einen reibungslosen Betrieb ihres Plattenwärmeübertragers aufgeführt. Stellen Sie sicher, dass...

Brand of Nexson Croup

Brand of Nexson Croup 9.6.1 Ausbau der Wärmeübertragerplatten und der Module beim K-, M-, T- 9.6.3 Ausbau der Wärmeübertragerplatten und der Module beim N- und F-

Brand of Nexson Group > Lesen Sie die Betriebsanleitung gründlich und vollständig. > Stellen Sie sicher, dass die Betriebsanleitung von allen Benutzern gelesen und verstanden wird, die mit dem Plattenwärmeübertrager arbeiten. > Bewahren Sie die Betriebsanleitung immer so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Der Plattenwärmeübertrager (PWÜ) ist kein Universalapparat. Er ist für den Einsatz mit bestimmten Medien, Drücken, Temperaturen und Betriebscharakteristiken ausgelegt. Der Plattenwärmeübertrager ist eine Komponente, die zum Festeinbau in eine Anlage oder Maschine bestimmt...

Weitere Grenzen Nach Ablauf der Lebensdauer bedarf der PWÜ einer ordnungsgemäßen Entsorgung der verbauten Materialien [► Kapitel 10]. Dabei müssen bestehende Normen, Richtlinien, Gesetze und Vorschriften eingehalten werden. Schnittstellen Die Anschlüsse für die Medien sowie eventuelle Entlüftungs- und Entleerungseinrichtungen befinden sich an einer oder beiden Gestellplatten und/oder an einem speziellen Zwischenrahmen. An welcher Stelle sich die Anschlüsse an Ihrem PWÜ befinden, können Sie der Zeichnung [► Kapitel 11] entnehmen. Angaben zu Art des Mediums, Druck, Anschlussausführung und deren...

Rechtliche Hinweise Der Anspruch auf Gewährleistung erlischt: ▪ bei Störungen und Schäden, die darauf zurückzuführen sind, dass Vorgaben dieser Betriebsanleitung nicht eingehalten wurden, bei unsachgemäßer Benutzung und Handhabung des PWÜs, bei Reklamationen, die darauf zurückzuführen sind, dass beim Austausch von Geräteteilen nicht die Original-Ersatzteile verwendet wurden, bei Änderungen am PWÜ (z.B. Medium, Funktion, Spannmaß (Anfangs- und Endmaß), Betriebsparameter) gegenüber den auftragsbezogenen Angaben [► Kapitel 11] ohne vorherige Zustimmung des Herstellers, bei Öffnung des Plattenwärmeübertragers...

Brand of hlexson Croup A.GEFAHR Warnung vor Verletzung mit Todesfolge. Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. > Der Pfeil kennzeichnet eine Vorsichtsmaßnahme, die Sie treffen müssen, um die Gefährdung abzuwenden. Warnung vor schweren Verletzungen. Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. > Der Pfeil kennzeichnet eine Vorsichtsmaßnahme, die Sie treffen müssen, um die Gefährdung abzuwenden. Bezeichnet eine möglicherweise...

Brand of Nexson Group Die Zeichnungen in dieser Betriebsanleitung sind beispielhaft. Viele Details werden vereinfacht dargestellt. Verbindliche Ansichten und Maße Ihres PWÜ finden Sie in den auftragsbezogenen Dokumenten [► Kapitel 11.3]. Der Plattenwärmeübertrager ist speziell für die von Ihnen genannten Betriebsbedingungen ausgelegt und gefertigt worden. Die Betriebsbedienungen sind auf dem Typenschild und auf dem technischen Datenblatt [► Kapitel 11] aufgeführt. Ein Abweichen von diesen zulässigen Betriebsbedingungen führt zum Erlöschen der Gewährleistung. Dies gilt auch für eigenständig vorgenommene,...

Sicherheitsrelevante Hinweise für bestimmte Lebensphasen Transport und Lagerung Quetschgefahr! Der PWÜ hat oft ein hohes Gewicht. Der PWÜ kann verrutschen und vom Transportmittel herunterfallen. Sichern Sie ihn durch geeignetes Anschlagmittel [► Kapitel 5.3]. Schwere Verletzungen bis zum Tod können die Folge sein. Harte Stöße und Erschütterungen können den PWÜ beschädigen. Positionieren Sie den PWÜ so, dass er durch innerbetriebliche Verkehrs- und Transportvorgänge nicht beschädigt werden kann. Wenn der PWÜ ohne eine jegliche Inbetriebnahme gelagert wird, in einem System eingebaut ist, mit oder...

Brand of Nexson Group Diese Betriebsanleitung gilt für alle Plattenwärmeübertrager, die von thermowave gefertigt werden. Die Bezeichnung Ihres PWÜs steht auf dessen Typenschild [► Kapitel 4.1.2]. siehe auftragsbezogene Dokumente im Anhang siehe auftragsbezogene Dokumente im Anhang siehe auftragsbezogene Dokumente im Anhang siehe auftragsbezogene Dokumente im Anhang siehe auftragsbezogene Dokumente im Anhang siehe auftragsbezogene Dokumente im Anhang siehe auftragsbezogene Dokumente im Anhang siehe auftragsbezogene Dokumente im Anhang siehe auftragsbezogene Dokumente im Anhang

Brand ol Nexson Croup Aufbau und FunktionAufbauHauptkomponenten Im Folgenden werden die Hauptkomponenten und der prinzipielle Aufbau dargestellt. 161514131211Nr. Apparateteil 1. Obere Tragstange

Brand of Nexson Group 4.1.2 Kennzeichnung am Apparat 4.1.2.1 Schilder nach DGRL Die Kopfplatte eines jeden PWUs ist mit einem Typenschild versehen. Hier finden Sie wichtige Angaben wie: • Kennnummer der benannten Stelle • ID-Nummer / Baujahr • Spannmaß (Anfangs- / Endmaß) • Kategorie nach DGRL • Zulässiger Druck • Zulässige Temperatur
