TE 30

TE 30
1 / 4 SeitenDen vollständigen Katalog anzeigen

TE 30

Zusammenfassung des Produktkatalogs
Einleitung
Die Filterpumpe OMG Modell TE 30 ist für galvanische und chemische Verfahren konzipiert. Sie wird zur Filtration von elektrolytischen Lösungen verwendet, die in verschiedenen Beschichtungsverfahren eingesetzt werden, wie z.B. Nickel-, Kupfer-, Zink-, Cadmium-, Zinn-, Gold-, Silber- und Messingbeschichtungen.

Technische Spezifikationen
  • Pumpe: Hergestellt aus korrosionsbeständigen Materialien wie Polypropylen. Die mechanische Dichtung besteht aus Silizium- und Tungstenkarbid. Die effektive Leistung beträgt 30.000-35.000 l/h, mit einer maximalen Leistung von 60.000 l/h und einem Betriebsdruck von ca. 2-2,5 bar.
  • Filter: Besteht aus einem robusten Stahlfilterbecken mit einer Schutzelastomer-Auskleidung. Das Filterpaket umfasst zwei Filterpakete mit einer Gesamtfilterfläche von ca. 20 m².
  • Ventile: Einlass- und Auslassventile sind aus Edelstahl 316L oder Polypropylen gefertigt, je nach Badcharakteristik. Sie ermöglichen den Hauptfiltrationszyklus und die Verstopfung der Filterpapiere mit Aktivkohle.
  • Motor: Ausgestattet mit einem Drehstrommotor mit 5,5 kW Leistung, 380/220 V Spannung, 50 Hz Frequenz und 2800 U/min.
  • Rohre: Lieferung umfasst chemikalienbeständige Gummirohre in verschiedenen Durchmessern und Längen.

Zusätzliche Ausstattungen
Die Pumpe kann mit Hebewinden ausgestattet werden, um die Filterpakete zu heben. Ersatzfilterpakete sind verfügbar, um den Filtrationszyklus nicht zu unterbrechen.

Abmessungen und Gewicht
  • Höhe: 1600 mm
  • Breite: 2500 mm
  • Tiefe: 1000 mm
  • Gesamtgewicht: ca. 1200 kg

Qualitätsmanagement
Das Qualitätsmanagementsystem ist nach ISO 9001:2008 zertifiziert.
Mehr anzeigen

Katalogauszüge

TE 30-1

Pompa filtro OMG Modello TE 30 per processi galvanici e chimici portata effettiva: 30 000 l/h portata a bocca libera: 60 000 l/h Filterpumpe OMG Modell TE 30 für galvanische und chemische Verfahren effektive Leistung: 30 000 l/h Leistung: 60 000 l/h

 Katalog auf Seite 1 öffnen
TE 30-2

POMPA FILTRO SERIE TE Modello TE 30 Le pompe-filtro OMG della serie TE sono macchine che partecipano al processo di trattamento delle superfici detto “galvanostegia” o piu frequentemente “galvanica”. Esso consiste nella deposizione per elettrolisi su og-getti metallici di un sottile strato di un altro metallo a scopo decorativo o protettivo. Le pompe-filtro della serie TE sono destinate alla fil-trazione di soluzioni elettrolitiche impiegate nei se-guenti processi: nichelatura acida/alcalina, ramatura acida/alcalina, zincatura acida/alcalina, cadmiatura alcalina, stagnatura acida/alcalina, doratura...

 Katalog auf Seite 2 öffnen
TE 30-3

N.B. Per particolari esigenze di filtrazione, puo essere richiesto il trattamento della soluzione elettrolitica con carbone attivo. A tal fine, e possibile effettuare il trat-tamento facendo depositare carbone attivo in polvere sul filtro. VALVOLE GRUPPO DI ASPIRAZIONE E GRUPPO DI MANDATA Sono costruite in acciaio inox 316 L oppure in poli-propilene in funzione delle caratteristiche del bagno; sono montate su di un sitema di by-pass e permetto-no il ciclo di filtrazione principale e l'intasamento dei cartoncini filtranti con carbone attivo in polvere. GRUPPO-VALVOLE DI ASPIRAZIONE • 6 n°1 valvola...

 Katalog auf Seite 3 öffnen
TE 30-4

• fascette in acciaio inox CARRELLO La pompa-filtro e montata su carrello a ruote girevoli 0 125 mm, di cui quelle anteriori sono dotate di freno meccanico a stazionamento ATTREZZATURE ACCESSORIE: PARANCO E PAC-CO FILTRANTE DI RICAMBIO Il modello TE 30 puo esser fornito di due paranchi (argani con braccio sollevatore) per sollevare in bloc-co i due pacchi-filtranti; ogni pacco-filtrante, quando risulta intasato, puo essere sostituito con un pacco filtrante di ricambio, evitando l’interruzione prolungata del ciclo di filtrazione. MANOMETRO, BULLONERIA E RACCORDI VARI IN ACCIAIO INOX DIMENSION!...

 Katalog auf Seite 4 öffnen

Alle Kataloge und technischen Broschüren von OMG sas di Gibogini Stefano e C

  1. Filer C24 FUR CrIII
    Filer C24 FUR CrIII

    1  Seite

  2. TE 15
    TE 15

    4  Seiten

  3. CESE 5
    CESE 5

    4  Seiten

  4. TE 25
    TE 25

    4  Seiten

  5. TE 10
    TE 10

    4  Seiten

  6. TE 5
    TE 5

    4  Seiten

  7. CESE 3
    CESE 3

    4  Seiten

  8. CESE 2
    CESE 2

    3  Seiten

  9. CESE 3 M
    CESE 3 M

    3  Seiten

  10. General catalog
    General catalog

    11  Seiten

  11. OMG Presentation
    OMG Presentation

    15  Seiten

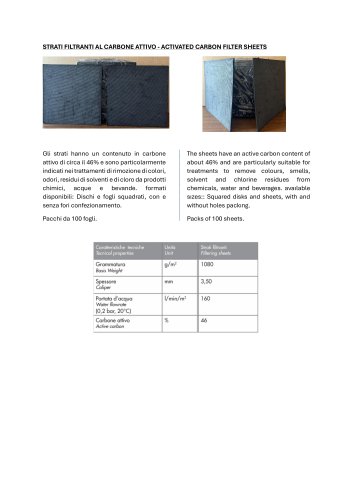

  12. STRATI FILTRANTI AL CARBONE ATTIVO - ACTIVATED CARBON FILTER SHEETS
