I-Lock R250

1 / 2 SeitenDen vollständigen Katalog anzeigen

I-Lock R250

Zusammenfassung des Produktkatalogs

Technische Spezifikationen:
Der I-Lock Spiralift ILR250 ist in zwei Varianten erhältlich: Doppelt-Windung und Einzel-Windung. Beide haben einen nominalen Säulendurchmesser von 250 mm. Die maximale dynamische Leistung beträgt 4450 daN für die Doppelt-Windung und 2750 daN für die Einzel-Windung. Die maximale statische Leistung liegt bei 8900 daN bzw. 7500 daN. Beide Varianten bieten eine maximale statische Zugleistung von bis zu 1500 daN und einen maximalen Hub von 7,5 m bei reduzierter Last. Die Höchstgeschwindigkeit beträgt 0,203 m/sec, wobei schnellere Geschwindigkeiten bei geschlossenem Gehäuse möglich sind. Das Material der Säule ist rostfreier Stahl AISI 301.

Arbeitsprinzip:
Der I-Lock ILR250 Spiralift ist ein kompakter linearer Antrieb, der aus zwei Edelstahlbändern besteht, die eine solide Hubsäule formen. Das vertikale Band verläuft in einem Magazin um den Spiralift, während das horizontale Band darunter liegt. Durch die Drehbewegung der Laufrollen wird das horizontale Band angehoben, wodurch das vertikale Band über das horizontale Band geschoben wird. Beide Bänder verriegeln sich mechanisch und formen eine stabile Edelstahlsäule.

Vorteile:

Stabilität der Säule in alle Richtungen.
Hohe Geschwindigkeit dank großer Spiralwindung.
Hoher Hub von bis zu 7,5 m.
Ruhige und störungsfreie Bedienung.
Leichte Bedienung und Installation.
Hohe statische Leistung bis zu 8900 daN.
Kompakte Bauweise mit geringer geschlossener Höhe.
Hohe Leistung bis 78%.
Geringer Verschleiß und Wartung.
Rostfreier Edelstahl verhindert Korrosion.

Innovatives Design:
Das Design kombiniert ein vertikales und ein horizontales Band zu einer stabilen Edelstahlsäule. Diese Konstruktion ermöglicht eine stabile Säule auf kleinstem Raum, die in alle Richtungen stabil und mechanisch verriegelt ist.

Katalogauszüge

I-Lock Spiralift (ILR250) Technische Werte PACO Spiral ift Sulendurchmesser Maximaler dynamische Leistung Maximale statische Leistung Maximale statische Zugleistung Maximaler Hub bei reduzierter Last Hchstgeschwindigkeit Schnurkettenrad Erforderlicher Drehmoment zur Anhebung der Hഴchstlast Zulssiger vertikaler Versatz Lifthub pro Umdrehungsstufe Material Sule BandmaRe Doppelt-Windung Einzel-Windung 250 Nominal 2750 7500 Bis 1500 7.5* 0.203** Doppelkette ANSI RS60 - 62 Zࠠhne 610 Nm auf Zahnradene Up to 1.5° 108 Rostfreier Stahl AISI 301 Vertikales Band: 1.1 x 127 Horizontales Band: 4 x 34 Bis 78% 0.445m / 0.574m / 0.638m (mm) (daN) (daN) (daN) (m) (m/sec) 250 Nominal 4450 8900 Bis 1500 7.5* 0.203** Doppelkette ANSI RS60 - 62 Zhne 980 Nm auf Zahnradene Up to 1.5° 108 Rostfreier Stahl AISI 301 Vertikales Band: 1.1 x 127 Horizontales Band: 4 x 34 Bis 78% 0.545m / 0.674m / 0.738m TM I-LOCK SPIRALIFT (Nm) (Grad) (mm) (mm) Leistung (Prozent) Geschlossene Hhe bei einem Hub von 3m / 6m / 7.5m * Siehe Diagram. ** Schnellere Geschwindigkeiten bei geschlossenem Gehഠuse mglich. Statische & dynamische Eigenschaften VS Spiralift Hub 1000C Doppelt-Windung Einzel-Windung 10000 StatisclieUistu g Hubkistung 300C 9000 300C booo 7000 z i booo 5000 4000 3000 200C 2000 100C 1000 4,00 5.0C travel (m] 1,00 2,00 3,00 4,00 5,00 Travel (m] 5,00 7,00 3,00 9,00 PACO hauptburo 3185 First Street Spiralift Saint-Hubert (Qu䗩bec) J3Y 8Y6 CANADA Tel.: +1 450 678-7226 Fax: +1 450 678-4060 [email protected] Zollfrei (nur Nordamerika): 1 800 463-7226 www.pacospiralift.com r r Oct/2009 All marks referenced herein with the symbol are trademarks of Paco Spiralift Inc. its parent company and/or other subsidiaries. All rights reserved. All other marks are trademarks of their respective owners. © 2009 Paco Spiralift Inc. All Rights Reserved Worldwide.

Katalog auf Seite 1 öffnen

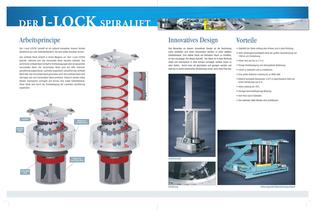

Arbeitsprincipe Der I-Lock ILR250 Spiralift ist ein uBerst kompakter linearer Antrieb bestehend aus zwei Edelstahlbndern, die eine solide Hubsࠠule formen. Das vertikale Band verluft in einem Magazin um dem I-Lock ILR250 Spiralift, whrend sich das horizontale Band darunter befindet. Das perforierte vertikale Band verlࠠuft in Drehbewegungen ber ein gezahntes horizontales Band. Der horizontalen Band wird mit Hilfe mehrerer spiralformig angeordneter Laufrollen angehoben, woraufhin das vertikale Band ber das horizontale Band geschoben wird. Das vertikale Band wird 鹹berlappt und vom horizontalen Band...

Katalog auf Seite 2 öffnen
