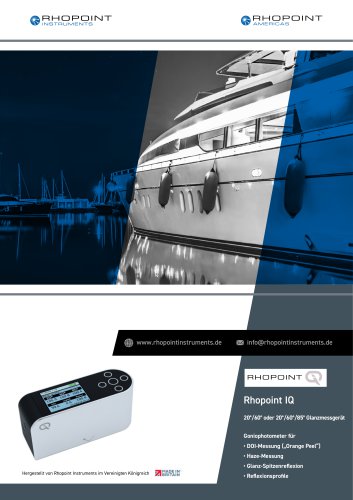

• DOI-Messung („Orange Peel“) Hergestellt von Rhopoint Instruments im Vereinigten Königreich brita!n

Das Rhopoint IQ Das Rhopoint IQ Glanz-, Haze- und DOI-Messgerät quantifiziert Probleme in der Oberflächenqualität, die für ein StandardGlanzmessgerät unsichtbar sind, und zeigt wie das Licht von einer Oberfläche reflektiert wird. Das Rhopoint IQ ermöglicht folgende Messungen: • 20/60° oder 20/60/85° Glanz • Glanz-Spitzenreflexion RSPEC • Reflexions-Haze (Glanzschleier) • Reflektierte Bildqualität (RIQ) • Distinctness of Image (DOI) • Goniophotometrische Profile Glanzmessgeräte werden üblicherweise verwendet, um den Glanzgrad einer Oberfläche zu messen. Sie reagieren jedoch nicht empfindlich auf...

Gloss is measured bywird shining known amount of lightauf Zur Glanzmessung eine adefinierte Lichtmenge at a surface and quantifying reflectance eine Oberfläche gestrahlt und die the Reflexion quantifiziert. Ein Messwert für die Lichtmenge, die von einer Oberfläche reflektiert wird. Der in einem sehr spitzen Winkel gemessene Spitzenwert für den Glanz. Geometrie: Je nach Oberflächenqualität der Probe sollte die richtige Messgeometrie gewählt werden – matt: 85°, mittlerer Glanz: 60°, Hochglanz: 20° Verwendung: Das Gerät reagiert sehr empfindlich auf die Oberflächenstruktur und kann benutzt werden,...

4. Reflektierte Bildqualität (RIQ) RIQ wird zur Quantifizierung von Effekten wie Orange Peel und Oberflächenwelligkeit verwendet. Im Vergleich zu DOIMessungen (Distinctness of Image) ermöglicht dieser neue Parameter Ergebnisse mit einer höheren Auflösung und ahmt die menschliche Wahrnehmung von Oberflächenstrukturen, vor allem auf hochwertigen Oberflächen (z. B. in der Automobilindustrie), besser nach. Anzeichen für eine schlechte RIQ: Orange Peel, Pinselstriche, Welligkeit oder sonstige Strukturen sind auf der Oberfläche erkennbar, reflektierte Bilder sind verzerrt. Ursachen: Applikationsprobleme,...

Wozu Glanz messen? Glanz ist ein Aspekt der visuellen Wahrnehmung von Objekten, der bei der psychologischen Wirkung von Produkten auf den Kunden eine ebenso große Rolle spielt wie die Farbe. Er wird definiert als „Eigenschaft von Oberflächen, welche diese glänzend, schimmernd oder metallisch erscheinen lässt“. Der Glanz einer Oberfläche kann durch etliche Faktoren stark beeinflusst werden, z. B. die durch Polieren erzielte Glätte, die Menge und Art der aufgetragenen Beschichtung oder die Untergrundbeschaffenheit. Glanz kann auch ein Maß für die Oberflächenqualität sein. So kann beispielsweise...

Wie wird Glanz gemessen? Zur Glanzmessung wird eine definierte Lichtmenge auf eine Oberfläche geworfen und die Reflexion quantifiziert. Universal-Messwinkel: 60° Alle Glanzgrade können anhand des 60°-Standardmesswinkels ermittelt werden. Dieser gilt als Bezugswinkel, während die zusätzlichen 85°- und 20°-Winkel entsprechend für Matt- bzw. Hochglanzgrade verwendet werden. Mattglanz: 85° Für eine verbesserte Auflösung von Mattglanz wird ein Einfallswinkel von 85° zur Oberflächenmessung verwendet. Dieser Winkel wird für Oberflächen empfohlen, die bei Messungen mit 60° unter 10 GU liegen. Zur Glanzmessung...

Wozu Haze messen? Haze kann als nahe gerichtete Glanzreflexion beschrieben werden. Haze entsteht durch Mikrostrukturen auf der Oberfläche, welche die Richtung von reflektiertem Licht leicht verändern, was wiederum einen Glanzschleier angrenzend an den Glanzwinkel verursacht. Die Oberfläche weist einen milchigen Schleier auf, ihr Reflexionsgrad ist vermindert. In der Beschichtungsindustrie werden diese Mikrostrukturen auf der Oberfläche häufig durch schlecht verteilte oder inkompatible Rohmaterialien sowie durch Oxidation und Verwitterung verursacht. Bei polierten Metallen steht Haze häufig mit...

Ursachen von Haze Beschichtung und Rohmaterialien • Dispersion • Pigmenteigenschaften • Partikelgröße • Bindemittel-Kompatibilität • Auswirkung und Migration von Additiven • Kunstharztypen und -qualität Härtung • Trocknungsbedingungen • Härtungstemperatur Nach der Beschichtung • Schleifkratzer • Sauberkeit • Alterung und Oxidation GERINGER HAZE MITTLERER HAZE STARKER HAZE KI-generiertes Bild Haze: Häufig als milchiger Schleier auf Hochglanzoberflächen zu erkennen Glanz- und Haze-Messung mit Array-Technologie Das Rhopoint IQ verwendet eine lineare Diodenanordnung („Array“) aus 512 Elementen, die...

Einfallendes Licht Incident light Gloss and Haze component Glanzund Haze-Komponente Diffused light Diffuses Streulicht Yellow Pigment pigment Gelbes im Farbfilm in paint film Das Rhopoint IQ kompensiert die Reflexion von hoch reflektierenden Pigmenten, metallischen Beschichtungen und Spezialeffektpigmenten und ermöglicht so die HazeMessung auf jeder lackierten Oberfläche. Diffuse korrigierte Messung mit Array-Technologie* Reflexions-Haze (Glanzschleier) wird durch Mikrostrukturen auf einer Oberfläche verursacht, durch die eine kleine Lichtmenge angrenzend an den Glanzwinkel reflektiert wird....

Gleichzeitige Messung aller Parameter, mit Zeit-und Datumsstempel. Vollständige Statistikanzeige für die Messungen der aktuellen Charge. Grafische Auswertung für schnelle Trendanalyse. Gespeicherte Daten Anzeigen und Prüfen von auf dem Gerät gespeicherten Daten. ▼ MENU AKURVE ►STAT n=72 Goniophotometrische Kurven Unterschiedliche Arten von Oberflächenstrukturen erzeugen speziell geformte, wiedererkennbare Reflexionsprofile. Diese goniophotometrischen Daten können für weitere Analysen und Vergleiche über das USB-Kabel oder den BT Data Widget auf den PC heruntergeladen werden. Definition von Pass/Fail-Parametern...
