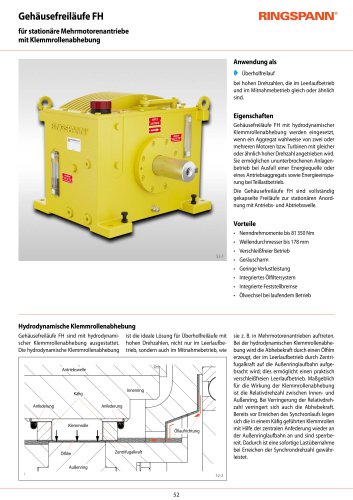

Gehäusefreiläufe FH für stationäre Mehrmotorenantriebe mit Klemmrollenabhebung Anwendung als ➧ Überholfreilauf bei hohen Drehzahlen, die im Leerlaufbetrieb und im Mitnahmebetrieb gleich oder ähnlich sind. Eigenschaften Gehäusefreiläufe FH mit hydrodynamischer Klemmrollenabhebung werden eingesetzt, wenn ein Aggregat wahlweise von zwei oder mehreren Motoren bzw. Turbinen mit gleicher oder ähnlich hoher Drehzahl angetrieben wird. Sie ermöglichen ununterbrochenen Anlagenbetrieb bei Ausfall einer Energiequelle oder eines Antriebsaggregats sowie Energieeinsparung bei Teillastbetrieb. Die Gehäusefreiläufe FH sind vollständig gekapselte Freiläufe zur stationären Anordnung mit Antriebs- und Abtriebswelle. Nenndrehmomente bis 81 350 Nm Wellendurchmesser bis 178 mm Verschleißfreier Betrieb Geräuscharm Geringe Verlustleistung Integriertes Ölfiltersystem Integrierte Feststellbremse Ölwechsel bei laufendem Betrieb Hydrodynamische Klemmrollenabhebung Gehäusefreiläufe FH sind mit hydrodynamischer Klemmrollenabhebung ausgestattet. Die hydrodynamische Klemmrollenabhebung ist die ideale Lösung für Überholfreiläufe mit hohen Drehzahlen, nicht nur im Leerlaufbetrieb, sondern auch im Mitnahmebetrieb, wie Käfig Anfederung sie z. B. in Mehrmotorenantrieben auftreten. Bei der hydrodynamischen Klemmrollenabhebung wird die Abhebekraft durch einen Ölfilm erzeugt, der im Leerlaufbetrieb durch Zentrifugalkraft auf die Außenringlaufbahn aufgebracht wird; dies ermöglicht einen praktisch verschleißfreien Leerlaufbetrieb. Maßgeblich für die Wirkung der Klemmrollenabhebung ist die Relativdrehzahl zwischen Innen- und Außenring. Bei Verringerung der Relativdrehzahl verringert sich auch die Abhebekraft. Bereits vor Erreichen des Synchronlaufs legen sich die in einem Käfig geführten Klemmrollen mit Hilfe der zentralen Anfederung wieder an der Außenringlaufbahn an und sind sperrbereit. Dadurch ist eine sofortige Lastüber

Gehäusefreiläufe FH für stationäre Mehrmotorenantriebe mit Klemmrollenabhebung Einsatzgebiete Gehäusefreiläufe erfüllen als automatisch arbeitende Kupplungen an Mehrmotorenantrieben eine wichtige Funktion. Sie kuppeln einen Antrieb selbsttätig ab, sobald er keine Leistung mehr an die Arbeitsmaschine abgibt. Die Gehäusefreiläufe benötigen keinerlei Schalteinrichtungen. Typische Anwendungen mit Mehrmotorenantrieben sind: • Generatoren • Pumpen • Ventilatoren • Gebläse • Unterbrechungsfreie Stromversorgung Anwendungsbeispiel Gehäusefreilauf Drei Gehäusefreiläufe im Mehrmotorenantrieb eines Frischluft-Gebläses....

Gehäusefreiläufe FH für stationäre Mehrmotorenantriebe mit Klemmrollenabhebung Klemmrollen Betätigung der Feststellbremse Käfig Feststellbremse Anfederung Radialdichtring Radialdichtring Kugellager der Abtriebswelle Kugellager der Antriebswelle

RINGSRANIM* für stationäre Mehrmotorenantriebe mit Klemmrollenabhebung Bauart hydrodynamische Klemmrollenabhebung Das maximal übertragbare Drehmoment ist doppelt so hoch wie das angegebene Nenndrehmoment. Zur Bestimmung des Auslegungsdrehmomentes siehe Seite 14. Passfedernut nach USAS B17.1-1967 Im Leerlaufbetrieb übt das überholende Abtriebsteil des Gehäusefreilaufs ein Schleppmoment auf das Antriebsteil aus. Durch manuelle Betätigung der im Gehäusefreilauf integrierten Feststellbremse wird ein Mitschleppen des Antriebsteils verhindert. Der Einbau ist grundsätzlich so vorzunehmen, dass der Antrieb...
