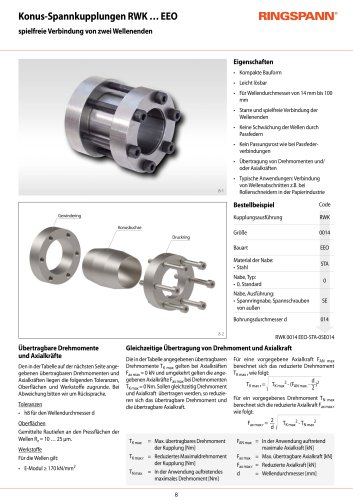

Eigenschaften • Kompakte Bauform • Leicht lösbar • Starre und spielfreie Verbindung der Wellenenden • Keine Schwächung der Wellen durch Passfedern • Kein Passungsrost wie bei Passfederverbindungen • Übertragung von Drehmomenten und/ oder Axialkräften • Typische Anwendungen: Verbindung von Wellenabschnitten z.B. bei Rollenschneidern in der Papierindustrie Gleichzeitige Übertragung von Drehmoment und Axialkraft Übertragbare Drehmomente und Axialkräfte Den in der Tabelle auf der nächsten Seite angegebenen übertragbaren Drehmomenten und Axialkräften liegen die folgenden Toleranzen, Oberflächen und Werkstoffe zugrunde. Bei Abweichung bitten wir um Rücksprache. Gemittelte Rautiefen an den Pressflächen der Wellen Rz = 10 ... 25 pm. Werkstoffe Für die Wellen gilt: Die in der Tabelle angegebenen übertragbaren Drehmomente TK max gelten bei Axialkräften Fax max = 0 kN und umgekehrt gelten die angegebenen Axialkräfte Fax max bei Drehmomenten Tk max = 0 Nm. Sollen gleichzeitig Drehmoment und Axialkraft übertragen werden, so reduzieren sich das übertragbare Drehmoment und die übertragbare Axialkraft. Max. übertragbares Drehmoment der Kupplung [Nm] Reduziertes Maximaldrehmoment der Kupplung [Nm] In der Anwendung auftretendes maximales Drehmoment [Nm] Für eine vorgegebene Axialkraft FAN max berechnet sich das reduzierte Drehmoment Tk max r wie folgt: Für ein vorgegebenes Drehmoment TN max berechnet sich die reduzierte Axialkraft Fax max r wie folgt: Fan max = In der Anwendung auftretend maximale Axialkraft [kN] Fax max = Max. übertragbare Axialkraft [kN] Fax max r = Reduzierte Axialkraft [kN] d = Wellendurchmesser [mm]

Katalog auf Seite 1 öffnen

Treten in der Anwendung neben dem Drehmoment Tn max und gegebenenfalls der Axialkraft Fan max zusätzlich Biegemomente auf, so reduziert sich das in der Tabelle angegebene übertragbare Drehmoment TK max bzw. die Axialkraft Fax max. Wir bitten um Rücksprache. Bitte fordern Sie unsere Einbau- und Betriebsanleitung für Konus-Spannkupplung RWK ... EEO an.
