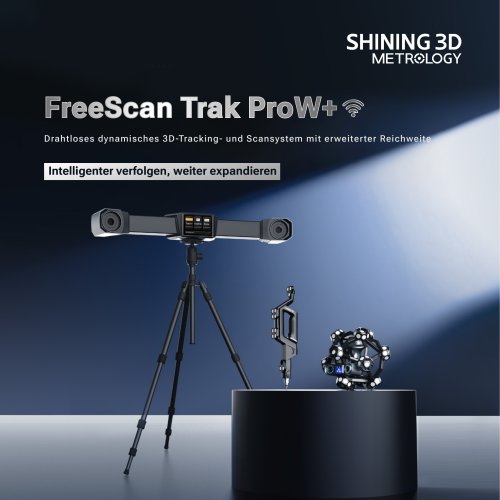

Drahtloses dynamisches 3D-Tracking- und Scansystem mit erweiterter Reichwei Intelligenter verfolgen, weiter expandieren

FreeScan Trak ProW+ FreeScan Trak ProW+ ist ein kabelloses, großflächiges dynamisches 3D-Tracking-System, das für die effiziente Ein-Stations-Vermessung großer Werkstücke entwickelt wurde. Dank eines innovativen, integrierten Kantenberechnungs-Moduls ermöglicht es einen vollständig kabellosen Betrieb und sorgt so für mehr Freiheit und Effizienz. Es bietet die wesentlichen Vorteile der FreeScan Trak Pro-Serie, darunter Wiederholgenauigkeit und schnelle Datenerfassung. Mit einem Tracking-Volumen von bis zu 156 m³ an einer einzigen Messstation reduziert es die Umlaufzeit und gewährleistet gleichzeitig...

Extrem großer Messbereich Der FreeScan Trak ProW+ zeichnet sich durch ein bahnbrechendes Design mit einer extrem großen Erfassungsreichweite von 8,6 m aus und erweitert das Erfassungsvolumen einer einzelnen Station auf 156 m³, wodurch der Bedarf an Sprungbewegungen* beim Scannen großflächiger Objekte deutlich reduziert wird. 3.5m *(1) Srungbewegung: Bezeichnet die Technik, bei der das Messgerät neu positioniert wird, um seinen Arbeitsbereich zu erweitern. Dabei werden Referenzgeometrien (Artefakte) in einer Position gemessen, anschließend wird das Gerät neu positioniert und dieselben Referenzgeometrien...

Keine Marker erforderlich Schnelles Scannen Der Tracker ermöglicht die Erkennung und Positionierung des Scanners in Echtzeit, wodurch keine Referenzmarker mehr benötigt werden. Dies steigert die Scaneffizienz, optimiert den Arbeitsablauf und gewährleistet gleichzeitig eine schnelle Datenerfassung mit einer Scangeschwindigkeit von bis zu 7.600.000 Punkten pro Sekunde. 93 sich kreuzende Laserlinien Hochgeschwindigkeits-Scan Detaillierter Scan Scan tiefer Tasch

Drahtloses Scannen – überall, wo Sie gerade sind Dank integrierter Rechen- und Funkmodule bietet der FreeScan Trak ProW+ ein wirklich kabelloses Scan-Erlebnis mit Datenverarbeitung in Echtzeit und stabiler Funkübertragung. Ein intuitives integriertes Display ermöglicht den sofortigen Zugriff auf wichtige Geräteinformationen und gewährleistet so effizientes, zuverlässiges und nahtloses Scannen – ganz gleich, wohin Sie Ihre Ar

Videophotogrammetrie (VPG) Der FreeScan Trak ProW+ verfügt über die von SHINING 3D patentierte videobasierte Photogrammetrie, die den Einsatz von codierten Markern überflüssig macht. Durch die Integration der PhotogrammetrieTechnologie mit einer Kalibrierstange ermöglicht das Gerät eine Markerüberprüfung in Echtzeit mittels Videoaufzeichnung. Dies gewährleistet eine gleichbleibende volumetrische Genauigkeit und optimiert den Einrichtungsprozess für das effiziente Scannen großer Objekte. Maßgeschneiderte Messlösungen SHINING 3D bietet flexible, maßgeschneiderte Lösungen für unterschiedlichste Scan-Anforderungen....

SHINING3D Inspect SHINING3D Inspect bietet einen optimierten, modularen und anpassbaren Ansatz für die 3D-Prüfung und vereinfacht so die Arbeitsabläufe von der Datenerfassung bis zur Berichterstellung. Die Software eignet sich für die Maßprüfung und Qualitätskontrolle von Bauteilen in verschiedenen Branchen. • PTB-zertifizierte Leistungsfähigkeit • Optimierter Prüfablauf • Branchenspezifische Module • Anpassbare, übersichtliche Berichte Get Your Free Trial

FreeProbe-Serie (optional) Die FreeProbe-Produktreihe bildet in Kombination mit dem FreeScan Trak ProW+ eine leistungsstarke, tragbare Messlösung, die für präzise Messungen in der Fertigung entwickelt wurde. Dank dynamischer Nachführung und kabellosem Betrieb ermöglicht das System die freie Bewegung von Werkstück, Messtaster und Tracker während der Messung und verbessert die Messmöglichkeiten für schwer zugängliche oder nicht scanbare Merkmale. Kabellos und tragbar Verschiedene Messspitzen Größere Messtiefe Schneller Einstieg dank schneller Kopplung Ergonomisches Design Nahtlose Integration in...

CNAS-akkreditiertes Präzisionslabor Fallstudien zur Trak Pro-Serie Diese großzügig angelegte, CNAS-akkreditierte Einrichtung verfügt über ein Team aus erfahrenen Messtechnikern und ist für die Durchführung eines umfassenden Spektrums an anspruchsvollen Kalibrierungs- und Prüfprojekten zertifiziert. Durch die konsequente Einhaltung strengster internationaler Normen (wie VDI/VDE und ISO) stellen wir sicher, dass jeder 3D-Scanner – von der Forschung und Entwicklung bis zur Produktion – auf eine erstklassige Genauigkeit in messtechnischer Qualität geprüft wird. SHINING 3D ermöglicht Langstreckenfahrten...

Fallstudien zur Trak Pro-Serie Volumengenauigkeit (basierend auf dem Messbereich) Volumetrische Genauigkeit mit VPG Scangeschwindigkeit Auflösung Max. Arbeitsbereich VPG Hochgeschwindigkeitsscan SHINING 3D unterstützt Juliá Automobile aFreeScan Trak ProW bei Pine-Pacific Detaillierter Scan Erfahren Sie mehr FreeScan Trak ProW+ FreeProbe Series (Optional) Enthalten (keine codierten Marker erforderlich) Enthalten (25 parallele Laserlinien) Scan tiefer Taschen Kabelloser und kabelgebundener Modus (Glasfaser) Umgebungsfeiuchtigkeit Zertifizierungen Empfohlene Systemvoraussetzungen Wie der FreeScan Trak...

Spezifikationen Genauigkeit Volumengenauigkeit (basierend auf dem Messbereich) Volumetrische Genauigkeit mit VPG Scangeschwindigkeit Auflösung Max. Arbeitsbereich VPG Hochgeschwindigkeitsscan Detaillierter Scan FreeScan Trak ProW FreeProbe Series (Optional) Enthalten (keine codierten Marker erforderlich) Enthalten (7 parallele Laserlinien) Scan tiefer Taschen Kabelloser und kabelgebundener Modus (Glasfaser) Umgebungsfeiuchtigkeit Zertifizierungen Empfohlene Systemvoraussetzungen 10% ~ 90% RH CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX Zertifiziert nach VDI/VDE 2634 Teil 3 und ISO 10360...
