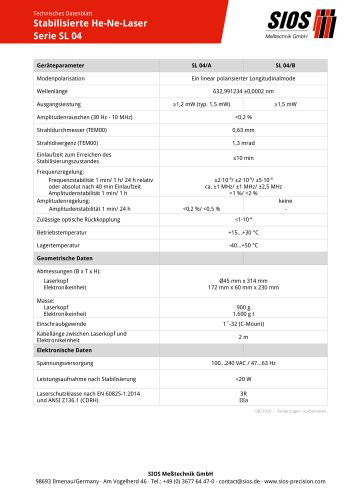

Technisches Datenblatt: Frequenz- und amplitudenstabilisierte He-Ne-Laser SL 04

1 / 1 SeiteDen vollständigen Katalog anzeigen

Technisches Datenblatt: Frequenz- und amplitudenstabilisierte He-Ne-Laser SL 04

Zusammenfassung des Produktkatalogs

Technisches Datenblatt: Stabilisierte He-Ne-Laser Serie SL 04

Geräteparameter:

Modenpolarisation: Ein linear polarisierter Longitudinalmode
Wellenlänge: 632,991234 ±0,0002 nm
Ausgangsleistung: SL 04/A: ≥1,2 mW (typ. 1,5 mW), SL 04/B: ≥1,5 mW
Amplitudenrauschen: <0,2 % (30 Hz - 10 MHz)
Strahldurchmesser (TEM00): 0,63 mm
Strahldivergenz (TEM00): 1,3 mrad
Einlaufzeit zur Stabilisierung: ≤10 min

Frequenzregelung:

Frequenzstabilität: 1 min/ 1 h/ 24 h relativ ±2·10-9/ ±2·10-9/ ±5·10-9 oder absolut nach 40 min Einlaufzeit ca. ±1 MHz/ ±1 MHz/ ±2,5 MHz
Amplitudenstabilität: 1 min/ 1 h <1 %/ <2 %

Amplitudenregelung: keine

Amplitudenstabilität: 1 min/ 24 h <0,2 %/ <0,5 %

Umgebungsbedingungen:

Zulässige optische Rückkopplung: <1·10-4
Betriebstemperatur: +15...+30 °C
Lagertemperatur: -40...+50 °C

Geometrische Daten:

Abmessungen: Laserkopf Ø45 mm x 314 mm, Elektronikeinheit 172 mm x 60 mm x 230 mm
Masse: Laserkopf 900 g, Elektronikeinheit 1.600 g
Einschraubgewinde: 1˝-32 (C-Mount)
Kabellänge: 2 m zwischen Laserkopf und Elektronikeinheit

Elektronische Daten:

Spannungsversorgung: 100...240 VAC / 47...63 Hz
Leistungsaufnahme nach Stabilisierung: <20 W
Laserschutzklasse: nach EN 60825-1:2014 und ANSI Z136.1 (CDRH) 3R, IIIa

Änderungen vorbehalten.
