Technisches Manual
1 / 64Seiten

Unsere Erfahrung - Ihre Garantie Der Name STRAUB steht für Know-how, Qualitat und Verlasslichkeit. Als weltweit renommiertes Unternehmen im Bereich Rohrverbindungen hat die Schweizer Firma STRAUB nicht nur das ..Original" entwickelt, sondern ist auch im Besitz diverser Schutzrechte. 40 Jahre Erfahrung und konsequente Weiterentwicklung stecken in diesem einzigartigen Rohrkupplungskonzept und garantieren die sprichwörtliche Schweizerqualitât. Unsere Lösungen - Ihr Mehrwert Höchste Ansprüche erfüllen - so lautet der Massstab unserer tâglichen Arbeit. Wir setzen alies darán, dass Sie zu...

STRAU-FLEX / STRAUB-OPEN-FLEX Ubersicht 36

Zwei Ausführungsvarianten Ein einzigartiges technisches Prinzip: zwei Grundtypen binden von Roh ren -das ist das Geheimnis von STRAUB. Basierend auf der bewâhrten Kupplungstechnologie verbinden wir verschiedene Rohrmaterialien zu optima- Sicherheit und Zuverlâssigkeit sind von Behörden, Versicherungen, technischen Prüf- Industrielândern für alle wichtigen Industriezweige untersucht und mit Zertifikaten bestâtigt worden. Auf STRAUB Rohrkupplungen können Sie sich verlassen. Axial zugfest Axial flexibel Progressiver Dichteffekt Steigt der Druck in der Leitung, so steigt über die...

STRAUB Rohrkupplungen bieten unzählige Vorteile 1. Universell einsetzbar • • • • • • • Systemunabhängige Rohrkupplung Kompatibel zu allen herkömmlichen Rohrverbindungssystemen Verbindet Rohre aus gleichen oder unterschiedlichen Werkstoffen Absolute Dichtsicherheit bei flüssigen und gasförmigen Medien sowie bei Feststoffen Reparaturen von Rohrschäden ohne Betriebsunterbrüche, rasch und zuverlässig Einheitliches Montage- und Dichtprinzip für alle Werkstoffe und Durchmesser Axial zugfest oder axial flexibel erhältlich 2. Wirtschaftlich • • • • • Einfache, schnelle Montage durch ein...

STRAUB Produkte straub-metal-grip straub-metal-grip gt straub-grip-l straub-metal-grip straub-grip-l fire-fence fire-fence straub-eco-grip straub-combi-grip straub-plast-grip straub-plast-pro straub-flex straub-open-flex straub-open-flex gt Straub-clamp sce straub-clamp scz 6 Technisches Manual 2012/01

Die STRAUB-METAL-GRIP ist eine Hochleist- ungskupplung für alle Rohrsysteme. Sie wird vor allem im Hoch- und Tiefbau, in Kraftwerken, für anspruchs- volle Anwendungen im militârischen Schiffbau, der Offshoretechnik oder als Konstruktionselement im Maschinenbau eingesetzt. Bei unerwarteten Nebenspannungen ist die STRAUB- METAL-GRIP ein grosser Sicherheitsfaktor und nimmt STRAUB-METAL-GRIP als hochwertige Rohrverbindung im Kühlleitung eines Motorenprüfstandes mit 6 bar Betriebsdruck Die STRAUB-METAL-GRIP GT ist für Entnahmen und Abgànge vorgesehen • Anlagenerweiterung oder zusâtzlichen...

Bauteile / Werkstoffe Bandeinlage (Option) Dichtmanschette Temp.: Dichtmanschette Temp.: H-NBR (auf Anfrage) Medien: alie Wasserqualitáten, Abwásser, Luft, Feststoffe und Chemieprodukte_ Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe • Montage- / Demontageanleitung beachten • PS = Betriebsdruck unter Beriicksichtigung anwendungsbezogener Belastungen Priifdruck = PS x 1.5 (z.Bsp. Industrie, Wasserversorgung etc.) • Die Druckwerte gelten für radial steife C-Stahl Rohre unter statischer...

Bauteile / Werkstoffe Bandeinlage (Option) Medien: alle Wasserqualitaten, Abwasser, Luft, Feststoffe und Chemieprodukte Medien: Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe • Montage- / Demontageanleitung beachten • PS = Betriebsdruck unter Beriicksichtigung anwendungsbezogener Belastungen Priifdruck = PS x 1.5 (z.Bsp. Industrie, Wasserversorgung etc.) • Die Druckwerte gelten für radial steife C-Stahl Rohre unter statischer Belastung • Minimale Wandstarken für Edelstahl- und CuNiFe-Rohre, siehe Seite 54 • Bandeinlagen notwendig für spezielle Anwendungen, siehe...

EPDM Medien: alle Wasserqualitaten, Abwasser, Luft, Feststoffe und Chemieprodukte • Montage- / Demontageanleitung beachten • PS = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen Prüfdruck = PS x 1.5 (z.Bsp. Industrie, Wasserversorgung etc.) • Die Druckwerte geiten fur radial steife C-Stahl Rohre unter statischer Belastung • Minimale Wandstarken fur Edelstahl- und CuNiFe-Rohre, siehe Seite 54 Druckfehler und technische Ánderungen vorbehalten

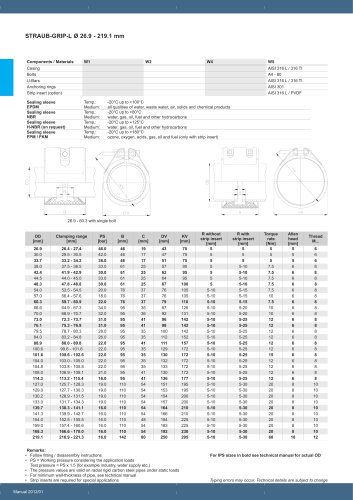

Die Leichte - fiir den industriellen Die STRAUB-GRIP-L ist die leichte Baureihe von STRAUB. Sie eignet sich vor allem für leichtere Rohre im unteren Druckbereich wie zum Beispiel in der Wasserversorgung, im Entsorgungsbereich, im indu- striellen Anlagenbau oder auch im Handelsschiffbau. Besondere Vorteile sind somit das geringe Gewicht Das Ein-Schrauben-System ermöglicht eine erhebliche Zeitersparnis bei der Installation; Einbindung von Armaturen in einer Anlage für Aluminium-Extrusion Vorfabrizierte Leitungsteile werden mit STRAUB-GRIP-L ablauf, der Verbindung Wassertopf / Modul oder beim...

Bauteile / Werkstoffe Bandeinlage (Option) Dichtmanschette Temp.: Dichtmanschette Temp.: Dichtmanschette Temp.: H-NBR (auf Anfrage) Medien: Dichtmanschette Temp.: alie Wasserqualitáten, Abwásser, Luft, Feststoffe und Chemieprodukte_ Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe Ozon, Sauerstoff, Sauren, Gase, Öle und Treibstoffe (nur mit Bandeinlage) • Montage- / Demontageanleitung beachten • PS = Betriebsdruck unter Beriicksichtigung anwendungsbezogener Belastungen Priifdruck = PS x 1.5...
