DIE HELITRONIC POWER DIAMOND 400 STUDER S33 IM EINSATZ Die CNC-Universal-Rundschleifmaschine für kleine Budgets und hohe Ansprüche. Von kleinen bis grossen Werkstücken, von Einzelteil- bis Serienfertigung, von Spitzenweiten von 400 mm bis 1600 mm. Die S33 ist Ihre flexible CNC-Universal-Rundschleifmaschine.

Spitzenweite 400 / 650 / 1000 / 1600 mm Spitzenhöhe 175 mm Max. Werkstückgewicht 150 kg Schleifkopf wählbar: – Universal-Schleifkopf mit bis zu 2 Aussen- und 1 Innenschleifspindel. Automatisches Schwenken mit 1° Hirthverzahnung – Aussen-Schleifkopf mit Scheibe rechts, 0° / 15° / 30° Frequenzgesteuerte Motorschleifspindeln zum Aussen- und Innenschleifen C-Achse zu Werkstückspindelstock zum Formen- und Gewindeschleifen Im Werkzeugtisch integrierte Doppel-T-Nut für Abrichtvorrichtung C.O.R.E. Panel Handbediengerät (PCU) zum Einrichten nahe am Schleifprozess Vollverkleidung mit zwei Schiebetüren...

C.O.R.E. – CUSTOMER ORIENTED REVOLUTION C.O.R.E. PANEL – DIE BEDIENUNG VON MORGEN Mit C.O.R.E. machen wir Ihre Produktion fit für die digitale Zukunft. Die Basis dafür schafft das neue Betriebssystem, C.O.R.E. OS – die Intelligenz, mit der diese Maschine ausgestattet ist. Dank der einheitlichen C.O.R.E. Software-Architektur ist ein Datenaustausch der UNITED GRINDING-Maschinen untereinander problemlos möglich. Über die eingebaute umati-Schnittstelle gelingt das auch mit Drittsystemen. Ausserdem bietet sie Zugang zu den UNITED GRINDING Digital Solutions™-Produkten direkt an der Maschine. Doch nicht...

BEDIENOBERFLÄCHE StuderWIN StuderWIN als Bedienoberfläche trägt zur sicheren Programmierung und effizienten Nutzung der Maschine bei. Die Möglichkeit zur Voll integration der Messsteuerung und der Sensortechnik zur Prozessüberwachung wie Anfunkerkennung und Auswuchtsysteme in der Bedienoberfläche, erlaubt eine einheitliche Programmierung der verschiedenen Systeme. Ebenfalls integriert ist die Software eines optionalen Ladesystems. Die Antriebselemente sind optimal auf die Steuerung abgestimmt. Die Softwareoptionen für die Schleiftechnologie-Berechnung, optimiertes Abrichten sowie Kontur-, Gewinde-...

MASCHINENBETT AUS MINERALGUSS GRANITAN® S103 STUDERGUIDE® IN QUER- UND LÄNGSSCHLITTEN Die von STUDER entwickelte, seit Jahren bewährte Materialstruktur wird, gemäss firmeneigener Rezeptur in einer Anlage nach modernster industrieller Verfahrenstechnik gefertigt. Das ausgezeichnete Dämpfungsverhalten des Maschinenbettes sorgt für eine hervorragende Oberflächenqualität der geschliffenen Teile. Ausserdem erhöht sich die Standzeit der Schleifscheibe, wodurch die Nebenzeiten sinken. Kurzfristige Temperaturschwankungen werden durch das günstige thermische Verhalten von Granitan® weitgehend ausgeglichen....

SCHLEIFKOPF Ein- und Umrichtkosten reduzieren? Das können Sie mit dieser Ma schine vor allem in der Einzelteil- oder Kleinserienfertigung. Möglich machen dies der Schleifkopf mit mehreren Scheiben und das schnelle Einrichten mit QuickSet. Steigern Sie die Effizienz durch Komplettbearbeitung in einer Aufspannung. Innen-, aussen-, und planschleifen schafft die S33 spielend. Komplettbearbeitung Motorspindeln Hohe Schnittgeschwindigkeit bis 63 m/s 3 Werkzeuge (2× Aussen, 1× Innen oder 1× Aussen, 2× Innen) Ausgerüstet ist der schwenkbare Schleifkopf mit wassergekühlten, wälzgelagerten und wartungsfreien...

WERKSTÜCKSPINDELSTOCK Ein breites Spektrum an Werkstückspindelstöcken deckt alle Bedürfnisse ab. Sie sind alle massiv gebaut in höchster STUDER-Qualität und erreichen eine Rundheitsgenauigkeit beim Fliegendschleifen von 0,0004 mm. (Optional sogar 0,0002 mm.) Zu perfekten Ergebnissen beim Fliegendschleifen trägt die einfache Zylindrizitätskorrektur bei. Kundenspezifische Werkstückspann- und Mitnahmesysteme können einfach eingesetzt werden. Hohe Rundheitsgenauigkeit Wartungsarm Luftabhebung Universal-Werkstückspindelstock Zum Aussenschleifen mit fester Spitze oder zum Fliegendschleifen. Zum Schleifen...

REITSTOCK Im Reitstockgehäuse gleitet die grosszügig dimensionierte Pinole, die für den Einsatz von Spitzen mit Morsekonus 3 oder 4 ausgelegt ist. Der Spitzendruck lässt sich feinfühlig einstellen, so wie es für hochpräzise Werkstücke erforderlich ist. Ein hydraulisch betätigter Pinolenrückzug kann den Reitstock für den Werkstückwechsel ergänzen. Mit der Feinverstellung lassen sich beim Schleifen zwischen Spitzen Zylin- ABRICHTEN drizitätskorrekturen erzielen, die im Bereich unter 1 µm liegen. Ein pneumatisches Abhebeverfahren erleichtert das Verschieben beim Ein- und Umrichten. Der Reitstock...

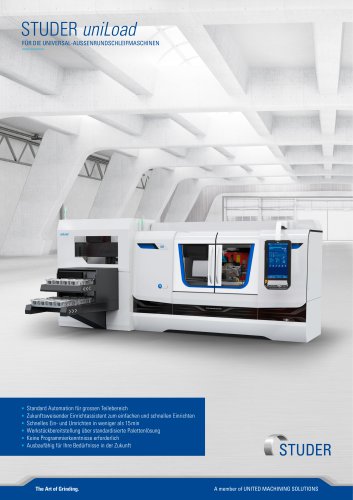

CUSTOMER CARE – WIR SIND FÜR SIE DA AUTOMATION Für die S33 stehen verschiedene Ladesysteme zur Verfügung. Vom kostengünstigen easyLoad, der über die Maschinensteuerung bedient wird, über den uniLoad mit eigener Steuerung bis hin zu Sonderlösungen, die sich durch ihren modularen Aufbau genau auf den Maschineneinsatz und die Bearbeitungsprozesse anpassen lassen. Entsprechende Peripherie garantiert die nahtlose Integration in den jeweiligen Fertigungsprozess. Mit einem Datamatrix Codeleser, resp. einem Laser beschriftungssystem erhält jedes Werkstück seine eigene Identität, Prozessdaten sind jederzeit...

TECHNISCHE DATEN SCHLEIFKOPF HAUPTABMESSUNGEN Spitzenweite Spitzenhöhe Max. Werkstückgewicht zwischen Spitzen QUERSCHLITTEN: X-ACHSE Max. Weg Geschwindigkeit LÄNGSSCHLITTEN: Z-ACHSE Max. Weg Geschwindigkeit Spitzenweite 400 mm Spitzenweite 650 mm Spitzenweite 1000 mm Spitzenweite 1600 mm FEINSCHLEIFREITSTOCK Aufnahmekonus Automatische Feinverstellung für Zylindrizitätskorrekturen Aufnahmekonus Pinolenhub Werkstückgewicht zwischen Spitzen Feinverstellung für Zylindrizitätskorrekturen Rundheitsgenauigkeit beim Fliegendschleifen Drehzahlbereich Aufnahmekonus Rundheitsgenauigkeit beim Fliegendschleifen...
