Schutztemperaturbegrenzer ohne Isolierkappe - Typen C01 / CK1 / C02 / S01 / SK1 / S02
2Seiten

Information 405 d Schutz-Temperatur-Begrenzer Reihe 01 Typen C01 / CK1 / C02 / S01 / SK1 / S02 Anwendung: Schutz-Temperatur-Begrenzer (STB) der Reihe 01 Typ 01 / K1 (Öffner) und 02 (Schließer) werden in Elektrogeräten aller Art wie z.B. in Motoren, Transformatoren und Vorschaltgeräten eingesetzt, bei denen eine automatische Rückschaltung nach entsprechender Abkühlung vorgesehen ist. Bedingt durch ihre hohe Druck-beständigkeit können sie gleichermaßen auf Windungen angebracht oder in Wicklungen eingebettet werden. Die Typen CK1 und SK1 sind vorzugsweise für niedrige Nennschalttemperaturen vorgesehen. Aufbau: Die Schalter besitzen ein leistungsfähiges Kontaktwerk, indem sich die nicht stromdurchflossene Thermo-Bimetall-Scheibe frei bewegen kann. Bis zur Schalttemperatur sorgt eine zusätzliche Federscheibe für konstanten Kontaktdruck. Ausführungsformen: S01 / SK1 / S02 mit Isolationskappe C01 / CK1 / C02 ohne Isolationskappe Funktion: Wird im Überhitzungsfall die Nennschalttemperatur der Bimetallscheibe überschritten, werden bei den Typen 01 / K1 die Kontakte schlagartig geöffnet, bzw. bei den Typen C02 / S02 geschlossen. Nach entsprechender Abkühlung springt die Bimetallscheibe automatisch in ihre Ausgangslage zurück und stellt die Kontaktierung wieder her. Durchmesser d mit / ohne Isolationskappe Bauhöhe h mit / ohne Isolationskappe mittlere Abmaße Merkmale: Kleine Abmessungen Hohe Ansprechempfindlichkeit Ausgezeichnete Langzeitstabilität Momentschaltung Sehr kurze Prellzeiten Temperaturbeständigkeit : für Einsatz auch bei beengten Platzverhältnissen : durch geringe Schaltermasse und Metallgehäuse : Silberkontakte. Reproduzierbare Schalttemperaturwerte durch thermisch vergütete, mechanisch und elektrisch unbelastete Bimetallscheibe : mit stets gleichem Kontaktdruck bis zum Schaltzeitpunkt; somit geringe Kontaktbelastung : < 1 ms : durch den Einsatz hochtemperaturbeständiger Materialien und Komponenten Thermik Gerätebau GmbH • Im Altgefäll 8 • D-75181 Pforzheim • Telefon: 0 72 31 / 60 04-0

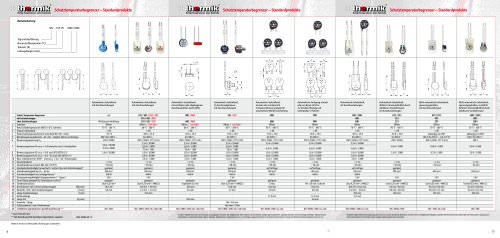

Technische Daten - Reihe 01 Schaltart Nennschalttemperaturen (NST) Standardtoleranz Rückschalttemperatur RST Standard: Rückschalttemperatur RST UL: Betriebsspannungsbereich Bemessungsspannung Bemessungsstrom INenn Stromempfindlichkeit bei INenn Max. Schaltstrom Prellzeit Imprägnierbeständigkeit Kontaktwiderstand Vibrationsbeständigkeit bei 10 .. 60 Hz Druckbeständigkeit des Schaltgehäuses Schalterisolation (S01, SK1, S02) Hochspannungsfestigkeit der Isolationskappe Anschlußleitungen Approbationen gemäß Ausführung 2 kVeff Litzen : 0,25 mm² / AWG 22 VDE gemäß EN 60730-1 -2-9; EN 60730-1 -2-3...
