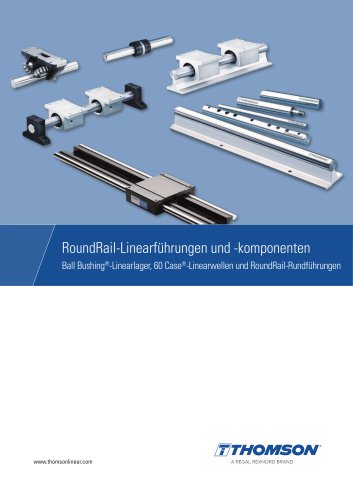

RoundRail-Linearführungen und -komponenten Ball Bushing®-Linearlager, 60 Case®-Linearwellen und RoundRail-Rundführungen

Thomson – Lineartechnik für eine Welt im rasanten Wandel Von Präzisions-Linearlösungen bis zu autarken Komplettsystemen: Thomson liefert smarte, saubere und effiziente Aktorik für maximale Wettbewerbsfähigkeit und Skalierbarkeit. Ihre Anwendung verlangt Schnelligkeit, Belastbarkeit, Steuerbarkeit, Kompaktheit oder langfristige Zuverlässigkeit? Mit uns finden Sie die optimale Lösung und nicht nur das passende Teil. Thomson zeichnet sich vielfach aus: • Eines der branchenweit umfangreichsten Portfolios linearer Führungs- und Betätigungslösungen. • Maßgeschneiderte Sonderlösungen – von konfigurierbaren...

Ball Bushing®-Linearkugellager Thomson bietet ein umfassendes Linearlager-Sortiment. Die Super Smart Ball Bushing-Linearkugellager sind im Zollmaß und in metrischen Ausführungen erhältlich. In den universell selbstjustierenden Pendellagern nutzt Thomson modernste Technologie. Die Lager verfügen über zwei Kugelumläufe und erreichen Tragzahlen bis 30.000 N. Die Super Smart Linearkugellager sind in Größen von 0,5 bis 1,5 Zoll bzw. 8 bis 40 mm erhältlich. Super Ball Bushing-Lagerblöcke sind in geschlossenen, verstellbaren und offenen Ausführungen sowohl als Einzel- als auch in Tandemausführung erhältlich....

RoundRail-Linearführungen Auch wenn Linearwellen sich äußerlich ähneln mögen, ergeben sich aus den vom Hersteller gewählten Standards und Fertigungsverfahren erhebliche Leistungsunterschiede. Die Innenlaufbahn eines Linearlagers verlangt höchste Qualitätsstandards in Bezug auf Materialreinheit, Oberflächenbeschaffenheit, Oberflächenhärtung, Durchmesser, Konizität und Rundheit sowie Oberflächenbearbeitung und Geradheit. Nur so sind eine optimale Leistung, ein minimaler Wartungsaufwand und eine hohe Lebensdauer gewährleistet. Im Gegensatz zu herkömmlichen Linearwellen werden die Thomson 60 Case®...

Ball Bushing®-Linearkugellager MultiTrac® • Geschlossene Ausführung O Offene Ausführung ® Geschlossene und offene Ausführung S Einzelkonfiguration (Single) T Tandemkonfiguration A Einstellbar (Adjustable)

Größen- und Verfügbarkeitstabelle für Standard-60 Case®-Linearwellen Werkstoff Thomson 60 Case-Linearwellen sind auf Länge abgelängt (CTL), in Herstellungslänge (RL), sonderbearbeitet (SM) und als Schnellmontagewellen (QS) erhältlich. Da alle Wellen von Thomson geschliffen und gehärtet werden, sind nicht-aufgeführte Durchmesser und Toleranzen auf Bestellung als Spezialschliff verfügbar. Es gelten möglicherweise Mindestabnahmemengen. L: Zur Verwendung mit offenen und einstellbaren XA Ball Bushing®-Linearkugellagern und Lagerblöcken sowie Super Ball Bushing-Linearkugellagern und Super Smart Ball...

RoundRail-Linearführungen und -Komponenten Größen- und Verfügbarkeitstabelle für Standard-Stützschienen Größen- und Verfügbarkeitstabelle für Standard-Stützschienen-Baugruppen Größen- und Verfügbarkeitstabelle für Standard-Wellenstützböcke

RoundRail-Linearführungen sind die nicht-angetriebenen Bausteine für Linear-Schiebetische. Durch die Möglichkeit individuell angepasster Abstände, sowohl zwischen den Schienen als auch zwischen den Lagern auf der Schiene, für höhere Moment-Traglasten erlauben sie die flexible Anpassung an praktisch jede Einbausituation. In Verbindung mit Kugelgewindetrieb-Einheiten entstehen angetriebene Schiebetische. Da RoundRail-Linearführungen in einer großen Bandbreite an Größen, Lagertypen und Montagekonfigurationen erhältlich sind, werden sie im Allgemeinen nach den für eine bestimmte Anwendung günstigsten...

Seit der Einführung der Vierkant- oder Profilschienen-Linearführung in den 1970er-Jahren stehen Konstrukteure vor einer grundlegenden Frage: rund oder vierkant? Während Vierkantschienen aufgrund des umfassenden, konstruktionsbedingten Feinschliffs zunächst deutlich teurer als Rundschienen waren, sind sie durch neue Fertigungsverfahren und Mengeneffekte heute für zahlreiche Anwendungen zu wettbewerbsfähigen Preisen verfügbar. Einst auf den Bereich von Werkzeugmaschinen beschränkt, werden Profilschienen inzwischen für viele Anwendungen eingesetzt, die vormals runden Schienen vorbehalten waren....

Die Stahlhülse mit reibungsarmem Umlaufkugellager ermöglicht spielarme Bewegung mit geringem Widerstand: ~100-fach geringerer Widerstandsbeiwert als ein Gleitlager. Stahlhülse (A) • A-Lager - Ganzstahl-Ausführung (für den Einsatz bei bis zu 232 °C), erhältlich in 3 Präzisionsstufen (A, XA, B); Größe tä" - 4", geschlossen, offen, einstellbar. • MAM (MultiTrac® A Metric) -Doppellaufbahn, Buchse und Delrin-Kugelkäfig; Größe 8 - 40 mm, geschlossen, offen, einstellbar. • INST BRGS - Präzisions-Miniaturlager aus Edelstahl korrosionsbeständig) Größen: 1/8” - 1/4”. • „Die Set"-Lager - speziell für die...

Zubehör/Optionen Beschreibung Wir bieten zahlreiche Speziallager, die nach kundenspezifischen Vorgaben konfiguriert oder entwickelt werden können. Für RoundRail-Lager ist ein umfassendes Angebot an Zubehör und Optionen erhältlich. 60 Case® Linear Race®-Welle Produktübersicht • RoundWay® - Ganzstahl-Ausführung mit einer Kette zur Verbindung der Wälzkörper; Größen von V" bis 4" • NB (Nylonkugel)-Lager, Smart MultiTracs, Patronenlager, usw. Stahl-, Aluminiumlagerblöcke, Ausführungen mit einer oder zwei Laufbahnen, geschlossene und offene Ausführungen, einstellbare Lager, Flanschlagerblöcke, selbstaus-richtende...
