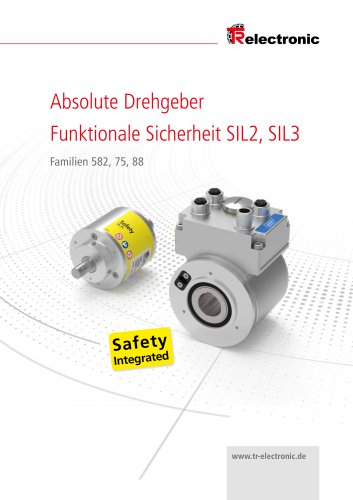

Absolutdrehgeber - Funktionale Sicherheit - CD_ 75 Absolutdrehgeber - Familie CD_75 - Gehäuse 75 mm Funktionale Sicherheit bis SIL3 / PLe Für viele Anwendungen der Automatisierungstechnik gelten höchste Sicherheitsanforderungen. Durch den Einsatz von SIL3/PLe-Zertifizierten Produkten erreichen Sie maximale Sicherheit an gemeinsamen Arbeitsplätzen oder Umgebungen, die sich Personen und Maschinen teilen. Unsere absoluten Drehgeber mit SIL3- bzw. PLe-Zertifizierung (Sicherheitsdrehgeber) erhalten Sie in Baugrößen ab 75 mm (Hohlwelle oder Vollwelle). Gängige Schnittstellen wie Doppel-SSI,...
Katalog auf Seite 2 öffnen
Sichere Drehgeber CD_75 M Das Doppeldrehgebersystem mit durchgehender Hohlwelle und Multiturnabtastung erfüllt die Anforderungen der EN 615081*. Die Benutzung zertifizierter Einzelkomponenten erleichtert für den Systemintegrator die Erfüllung der Sicherheitsziele für die gesamte Anwendung, z.B. im Bereich der Veranstaltungstechnik, der allgemeinen Lager- und Logistiktechnik und Windenergietechnik. Die Verwendung unserer SIL 3 zertifizierten SicherheitAbsolutdrehgeber befreit Sie als Anwender von der Aufgabe, die funktionale Sicherheit der Positionssensoren separat nachzuweisen. Mit den...
Katalog auf Seite 3 öffnen
Sicherheitsdrehgeber Absolut Mögliche Anwendungsbereiche Vorteile zertifizierter Komponenten _ Krantechnik _ Veranstaltungstechnik / Bühnentechnik _ Antriebstechnik _ Fördersysteme / Logistik _ Maschinen- und Anlagenbau _ Automatisierungstechnik _ Windenergieanlagen Die Sicherheits-Basisnorm IEC 615082 unterscheidet Maßnahmen zur Fehlervermeidung und Maßnahmen zur Fehlerbeherrschung. Die Maßnahmen zur Fehlervermeidung umfassen den ganzen Entwurfs- und Entwicklungsprozess. Sie werden auch bei der Entwicklung einzelner Komponenten verlangt und dienen der Vermeidung systematischer Fehler. Für...
Katalog auf Seite 4 öffnen
SIL und PL – zwei Skalen für Sicherheit SIL Das Sicherheitsintegritätslevel (SIL) ist in der internationalen Normung gemäß IEC 61508 beschrieben. Es dient zur Beurteilung elektrischer / elektronischer / programmierbar elektronischer (E / E / PE)-Systeme in Bezug auf die Zuverlässigkeit von Sicherheitsfunktionen. Das angestrebte Level gibt an, welche sicherheitsgerichteten Konstruktionsprinzipien eingehalten werden müssen, damit das Risiko von Fehlfunktionen minimiert werden kann. In der EN ISO 13849-1 werden aufbauend auf den Kategorien fünf sogenannte Performance Level (PL) definiert: a,...
Katalog auf Seite 5 öffnen
Sicher nach SIL 3 / PLe Netzteil magnetische Abtastung Multiturn Inkremental Interface Sin / Cos Interface optische Abtastung Singleturn Positionswert Sicherheitssystem magnetische Abtastung Singleturn magnetische Abtastung Multiturn Netzteil Positionswert Hauptsystem Kreuzvergleich Ermittlung Geschwindigkeit sicheres Busprotokoll sicherem (gelb) und mit nichtsicherem Protokollteil PROFIsafe / openSAFETY„Grauer Kanal“= sichere Daten in einem unsicheren Medium Drehgeber, sicher nach SIL 3 / PL e Die Position der Welle wird im System 1 innerhalb der Umdrehung mit einem optischen...
Katalog auf Seite 6 öffnen
Zertifizierung, PROFIBUS SIL CL 3 nach IEC 61508, PL e nach EN ISO 13849-1 PROFIBUS / PROFIsafe: Zertifiziert wurden die PROFIBUS-Anschaltung (PI-Zertifikat Z01522), die PROFIsafe-Konformität (PI-Zertifikat Z20031) sowie die Erfüllung der Sicherheitsstandards (TÜV Rheinland, 01 / 205 / 5015 / 10). 2×SSI Zertifizierung, PROFINET SIL CL 3 nach IEC 61508, PL e nach EN 61800-5-2 PROFINET / PROFIsafe: Zertifiziert wurden die PROFINET-Anschaltung (PI-Zertifikat Z10472), die PROFIsafe-Konformität (PI-Zertifikat Z20068) sowie die Erfüllung der Sicherheitsstandards (TÜV Rheinland,...
Katalog auf Seite 7 öffnen
Prozessdaten-Kanal Daten vom System 1: Position (Multiturn) Geschwindigkeit © v^ 0,5 ms open i ■■ SAFETY Gesicherter Kanal Daten vom System 1, überprüft mit System 2 _ Position (Multiturn) _ Geschwindigkeit KommunikationsProtokoll Safety over Steuerung Normale Sicherheitsgerichtete Automatisierungsaufgaben: Aufgaben: _ Positionsregelung _ Gesicherter (Geringe Zykluszeit) Datenverkehr Kommunikation über sichere Bussysteme Die Istwerte werden über den sicheren Bus übertragen. Im gesicherten Protokollteil werden die Istposition und die Geschwindigkeit übertragen. Diese Werte stehen...
Katalog auf Seite 8 öffnen
erfolgreich gesetzt Quittiert den Abschluss Preset oder Presetwert Schreibt Presetwert in das Telegramm *Functional Safety Communication Profile Gesicherter Steuerungsteil Neuer Presetwert Singleturn und Multiturn Drehgeber Drehgeber Presetwert gültig? Presetwert erfolgreich geändert Preset über sichere Bussysteme Durch Setzen eines Preset-Wertes kann der ausgegebene Drehgeber-Istwert auf einen beliebigen Wert innerhalb des maximalen Messbereichs gesetzt werden. Damit kann rein elektronisch die angezeigte Position auf eine Maschinenreferenzposition gesetzt werden. Der Offsetwert wird im...
Katalog auf Seite 9 öffnen
mmeam PROFtmfe generiert Parametersatz und Prüfsumme Normaler Steuerungsteil Gesicherter Steuerungsteil Parameter Prüfsumme
Katalog auf Seite 10 öffnen
Die Parameter werden bei jedem Hochlaufen der Anlage über den Bus in den Drehgeber übertragen. Der Parametersatz wird über eine Prüfsumme gesichert. Folgende Parameter können eingestellt werden: Für moderne Anlagenkonzepte ist es häufig erwünscht, dass sich Mensch und Maschine Arbeitsräume teilen. Denkbar sind die Übergabe von Werkstücken und Werkzeugen, die gemeinsame Nutzung von Verkehrswegen oder auch spezielle Betriebszustände wie Inbetriebnahme, Wartung und Einrichtung. Dazu sind verschiedene Bereiche unterschiedlich zu schützen. Für diese Überwachungen sind in der Regel erhöhte...
