PL - COMPO CARE - Druckfilter

PL - COMPO CARE - Druckfilter
1 / 6 SeitenDen vollständigen Katalog anzeigen

PL - COMPO CARE - Druckfilter

Zusammenfassung des Produktkatalogs
Bestellcode und Optionen: Der Bestellcode für die Druckfilter der Serie "COMPO CARE" umfasst verschiedene Optionen, darunter die Auswahl der Filtermaterialien, Dichtungen und Verschmutzungsanzeigen. Die Filterelemente sind in verschiedenen Nennweiten und Längen erhältlich.
Druckabfallkurven (∆p): Die Druckabfallkurven zeigen den Druckverlust in Abhängigkeit von der Durchflussmenge. Der totale Druckabfall setzt sich aus dem Druckverlust des Filtergehäuses und des sauberen Filterelements zusammen und sollte unter 120 kPa (1,2 bar) bleiben.
Verschmutzungsanzeigen: Es sind optische und elektrische Differenzdruckanzeigen verfügbar, die auf 500 kPa (5 bar) und 800 kPa (8 bar) eingestellt sind. Diese Anzeigen helfen, den Verschmutzungsgrad des Filters zu überwachen.
Abmessungen der Filterelemente: Die Filterelemente sind in verschiedenen Größen und Materialien erhältlich, um unterschiedliche Anforderungen zu erfüllen. Die Abmessungen sind entscheidend für die Auswahl des passenden Filters.
Ersatzteil - Bestellinformation: Informationen zur Bestellung von Ersatzteilen sind enthalten, einschließlich der Bestellcodes für Filtergehäuse, Filterkopf, Filterglocke und Dichtungssatz.
Funktions - Schnittzeichnung: Die Schnittzeichnung zeigt die Konstruktion des Filters, einschließlich der Positionen von Ein- und Auslass sowie der Verschmutzungsanzeige.
Technische Daten: Der maximale Betriebsdruck beträgt 31,5 MPa (315 bar), und die Betriebstemperatur reicht von -25° bis +110°C. Die Filter sind für verschiedene Medien gemäß ISO 6743/4 geeignet.
Reversierventil: Das Bypassventil ist auf 600 kPa (6 bar) eingestellt und ermöglicht die Umleitung des Flusses bei Druckspitzen.
Herstellungsmaterial: Der Filterkopf besteht aus Stahlguss, die Filterglocke aus gezogenem Stahl, und die Dichtungen sind aus Nitrilgummi (NBR) gefertigt. Fluoroelastomer (FKM) ist auf Anfrage erhältlich.
Mehr anzeigen

Katalogauszüge

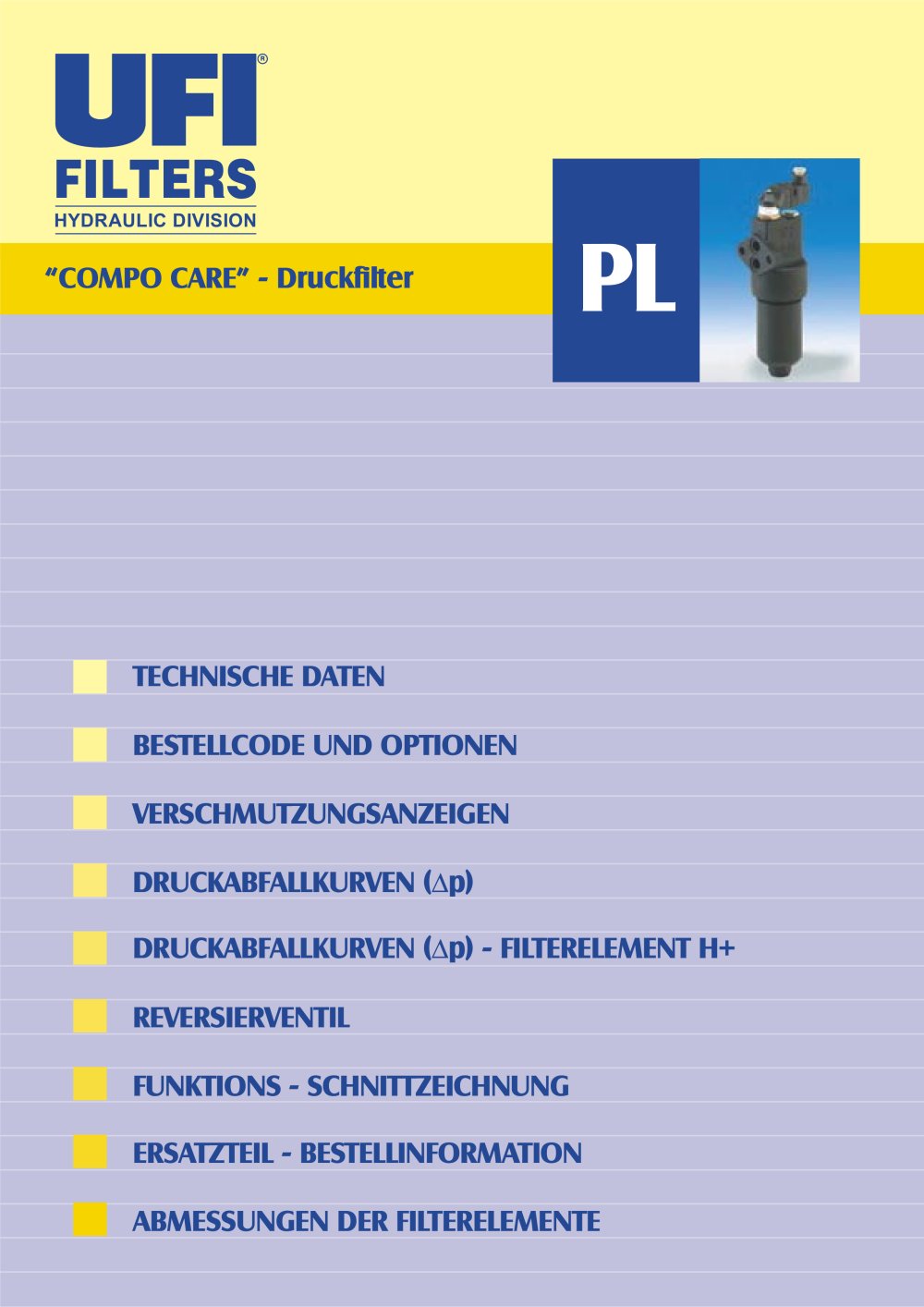

PL - COMPO CARE - Druckfilter-1

COMPO CAREӔ - Druckfilter > BESTELLCODE UND OPTIONENDRUCKABFALLKURVEN ( ∆ p)VERSCHMUTZUNGSANZEIGEN ABMESSUNGEN DER FILTERELEMENTEERSATZTEIL - BESTELLINFORMATIONFUNKTIONS - SCHNITTZEICHNUNG TECHNISCHE DATENDRUCKABFALLKURVEN ( ∆ p) - FILTERELEMENT H+REVERSIERVENTIL >

 Katalog auf Seite 1 öffnen
PL - COMPO CARE - Druckfilter-4

䢈 p (bar) ƢȆ p (kPa) ∆ p (bar) ∆ p (kPa) ∆ p (bar) ∆ p (kPa) FB FB FA FB FA FC FD FA FC FC FD FD 0,511,52 CC30 0,511,52 0,511,52 CC30 CC45 10 EPB 11 02040506050100150200 10 EPB 12 02040506050100150200 15 EPB 13 03060759050100150200 l/min l/min l/min > ∆ p (bar) ∆ p (kPa) ∆ p (bar) ∆ p (kPa) ∆ p (bar) ∆ p (kPa) FA FB FC FA FB FB FA FC FD FC FD 0,511,52 0,511,52 FD 0,511,52 CC75 CC150 CC75 25 EPB 21 05010012515050100150200 25 EPB 22 05010012515050100150200 50 EPB 31 010020025030050100150200 l/min l/min l/min > ∆ p (bar) ∆ p (kPa) ∆ p (bar) ∆ p (kPa) ∆ p (bar) ∆ p (kPa) FA FA FB FA FB FB FC FD FC...

 Katalog auf Seite 4 öffnen
