SA-SB - PUMP CARE - Saugfilter

SA-SB - PUMP CARE - Saugfilter
1 / 4 SeitenDen vollständigen Katalog anzeigen

SA-SB - PUMP CARE - Saugfilter

Zusammenfassung des Produktkatalogs
Bestellcode und Optionen: Der Bestellcode für die "Pump Care" Saugfilter der Serien SA und SB umfasst Anschlussart, Baureihe, Nennweite, Länge, Bypassventil und Filtermedium. Anschlussgrößen sind in BSP- und NPT-Gewinde verfügbar.
Technische Daten: Die Saugfilter bestehen aus Polyamid und Aluminiumdruckguss (für ESA & ESB 51-52). Die Endkappen sind aus Polyamid oder verzinktem Stahlblech. Das Bypassventil der Serie SA ist aus Polyamid, während die Magnetkerze der Serie SB gesintert ist. Die Filter sind für Medien gemäß ISO 6743/4 geeignet. Der Differenz-Kollapsdruck beträgt 100 kPa (1 bar) und das Bypassventil ist auf 30 kPa (0,3 bar) +/-10% eingestellt. Der Betriebstemperaturbereich liegt zwischen -25° und +110° C.
Druckabfallkurven (∆p): Die Druckabfallkurven wurden mit Mineralöl bei einer kinematischen Viskosität von 30 cSt und einem spezifischen Gewicht von 0,9 ermittelt. Die Kurven zeigen den Druckabfall in Abhängigkeit vom Durchfluss (l/min) für verschiedene Filtergrößen und Anschlussgrößen. Die Messungen wurden gemäß ISO 3968 Norm durchgeführt.
Herstellungsmaterial: Die Filteranschlüsse und Endkappen bestehen aus Polyamid, mit Optionen aus Aluminiumdruckguss und verzinktem Stahlblech für bestimmte Modelle. Das Bypassventil und die Magnetkerze sind aus Polyamid bzw. gesintertem Magnetmaterial gefertigt.
Verträglichkeit: Die Filter sind vollständig für die Medien HH, HL, HM, HR, HV und HG geeignet. Für andere Medien wird eine Anfrage empfohlen.
Mehr anzeigen

Katalogauszüge

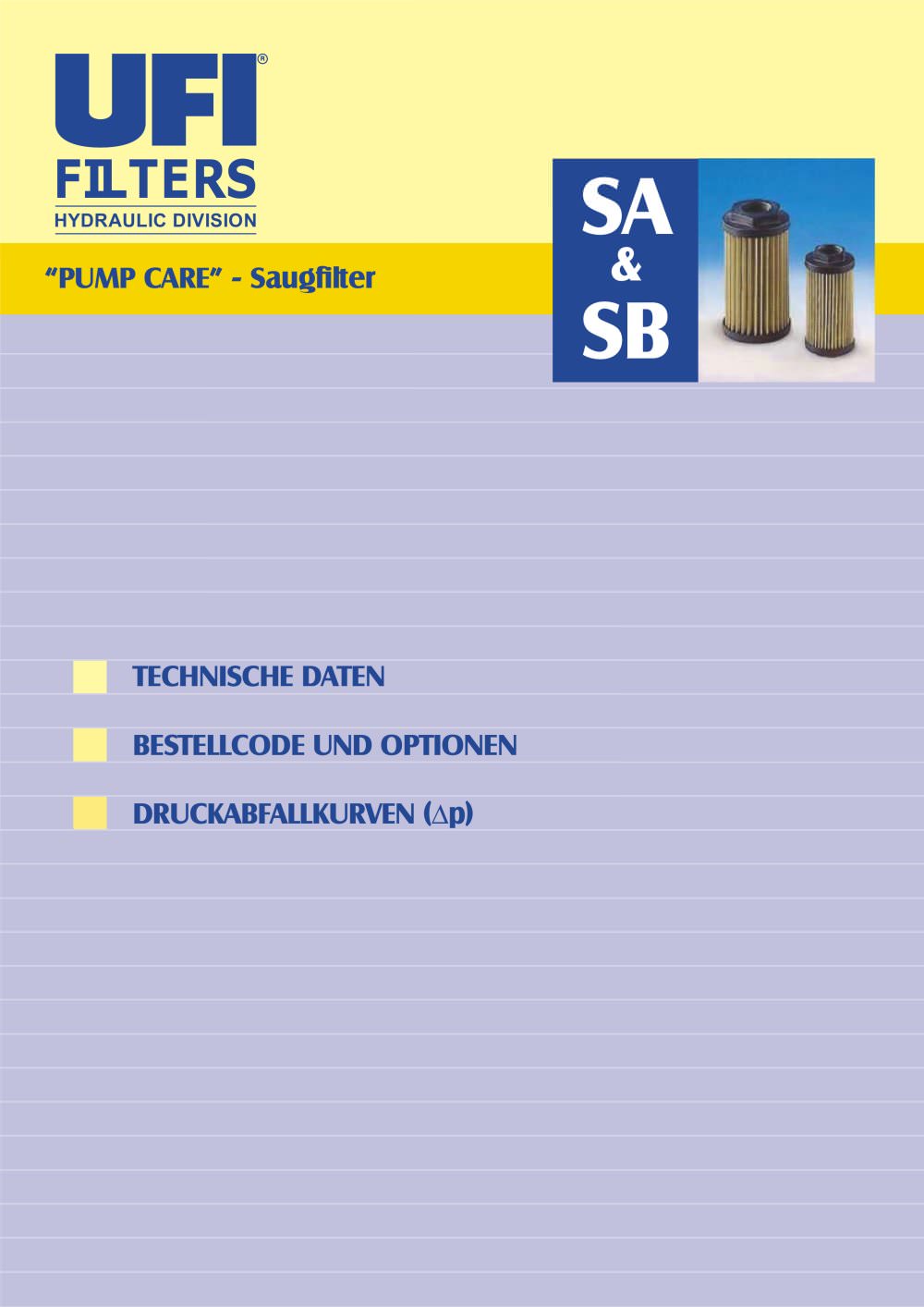

SA-SB - PUMP CARE - Saugfilter-1

HYDRAULIC DIVISION PUMP CAREӔ - Saugfilter > BESTELLCODE UND OPTIONENDRUCKABFALLKURVEN ( ∆ p)TECHNISCHE DATEN >

 Katalog auf Seite 1 öffnen
SA-SB - PUMP CARE - Saugfilter-2

Filteranschluss Polyamid(Aluminium Druckgu f߼r ESA & ESB 51-52)Endkappen Polyamid (Stahlblechverzinkt fr ESA & ESB 51 - 52)Bypassventil (SA)PolyamidMagnetkerze (SB)Magnet, gesintert > 세 D2 D1 voll geeignet fr Medien:HH - HL - HM - HR - HV - HG(entsprechend ISO 6743/4).F輼r abweichende Medien erbitten wir Ihre Anfrage. > E1 EE2 E3

 Katalog auf Seite 2 öffnen
SA-SB - PUMP CARE - Saugfilter-3

EAS 3043 ANSCHLUSSARTBAUREIHE, NOM. GRSSE & LքNGEFILTER KOMPLETTANSCHLUSSGRSSEB = BSP - GewindeN = NPT - Gewinde 04 = 1/2"06 = 3/4"08 = 1"10 = 1 1/4"12 = 1 1/2"03 = 3/8" 16 = 2"20 = 2 1/2"24 = 3"28 = 3 1/2"32 = 4" A = 30 kPa (0,3 bar) = 40 = EBS 3043 XXXXXXXXXXX ANSCHLUSSARTBAUREIHE, NOM. GR֖SSE & LNGEFILTER KOMPLETT BYPASSVENTIL ANSCHLUSSGRĖSSE X = ohneFILTERMEDIUMMG = Metallgewebe 250ME = Metallgewebe 60MF = Metallgewebe 90 B = BSP - GewindeN = NPT - Gewinde 04 = 1/2"06 = 3/4"08 = 1"10 = 1 1/4"12 = 1 1/2"03 = 3/8" 16 = 2"20 = 2 1/2"24 = 3"28 = 3 1/2"32 = 4" X 40 X BYPASSVENTILW = ohneFILTERMEDIUMMG...

 Katalog auf Seite 3 öffnen
SA-SB - PUMP CARE - Saugfilter-4

Technische ߄nderungen ohne vorherige Ankndigung vorbehalten. SA&SB - D - 01/2004
