SE - PUMP CARE - Saugfilter

SE - PUMP CARE - Saugfilter
1 / 5 SeitenDen vollständigen Katalog anzeigen

SE - PUMP CARE - Saugfilter

Zusammenfassung des Produktkatalogs
Hauptabschnitte:
  • Bestellcode und Optionen: Informationen zu den verschiedenen Serien und Optionen für Saugfilter, einschließlich Vakuummeter und Vakuumschalter.
  • Druckabfallkurven (∆p): Diagramme zur Darstellung des Druckabfalls in verschiedenen Filterelementen und Gehäusen, basierend auf der Durchflussmenge.
  • Verschmutzungsanzeigen: Details zu den verschiedenen Serien von Vakuumschaltern und deren technischen Spezifikationen.
  • Abmessungen der Filterelemente: Technische Zeichnungen und Maße der Filterelemente, einschließlich der Anschlussgrößen.
  • Ersatzteil - Bestellinformation: Anleitungen zur Bestellung von Ersatzteilen, einschließlich Dichtungssätzen.
  • Funktions - Schnittzeichnung: Darstellung der Funktionsweise des Bypassventils und der Filterelemente.
  • Technische Daten: Spezifikationen zu Materialien, Druckbelastung, Betriebstemperatur und Verträglichkeit der Filter.
Kritische Informationen:
  • Materialien: Filterkopf aus Aluminium-Druckguss, Wechselpatrone aus gezogenem Stahlblech, Bypassventil aus Polyamid.
  • Druckbelastung: Maximaler Betriebsdruck von 1,2 MPa (12 bar), Testdruck von 1,5 MPa (15 bar).
  • Bypassventil: Einstellung bei 35 kPa (0,35 bar) mit einer Toleranz von +/-10%.
  • Betriebstemperatur: Bereich von -25° bis +110° C.
  • Filterelemente: Ausgestattet mit großer Filterfläche für hohe Schmutzaufnahmekapazität und robuste Konstruktion für maximalen Betriebsdruck.
Mehr anzeigen

Katalogauszüge

SE - PUMP CARE - Saugfilter-1

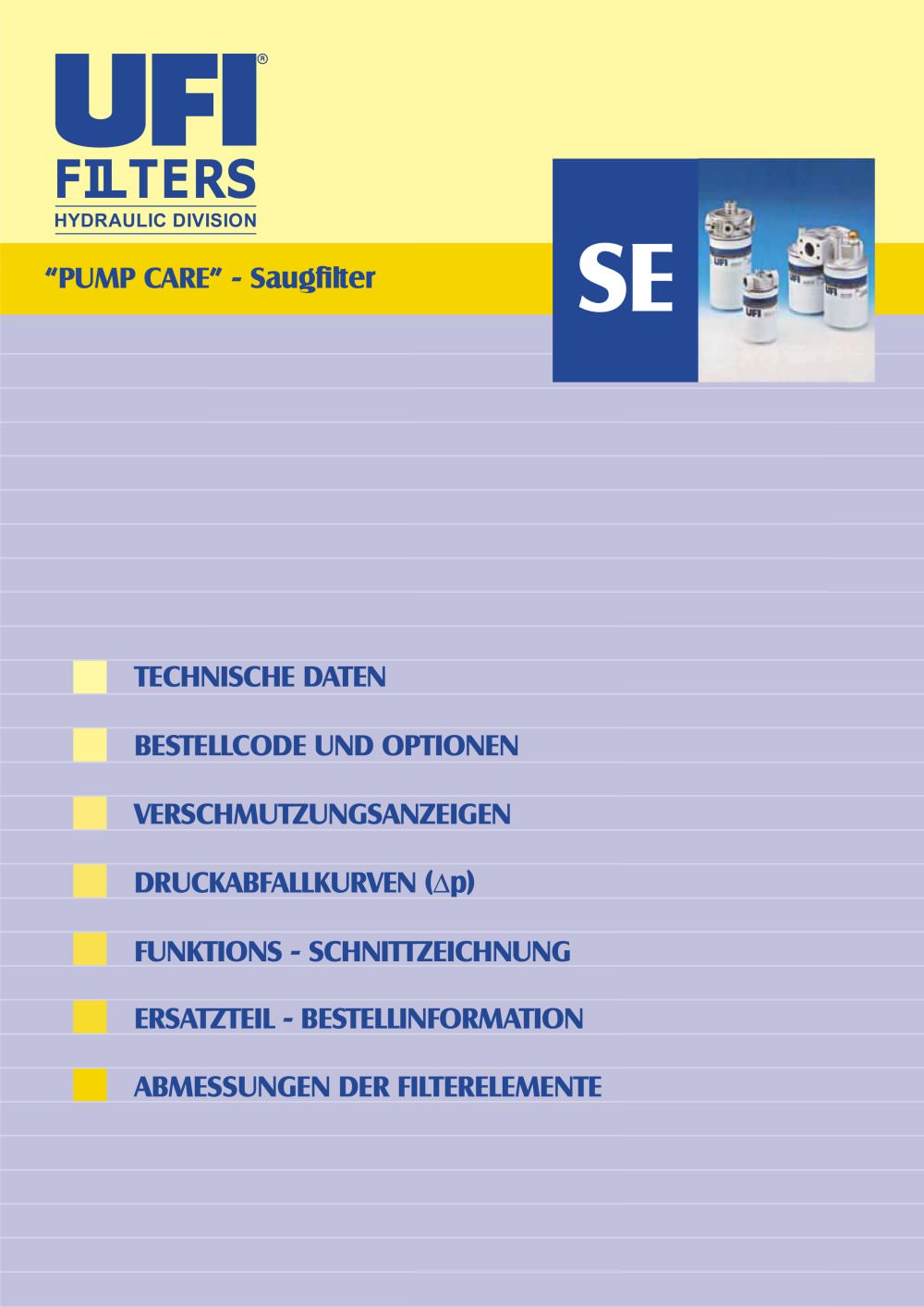

HYDRAULIC DIVISION PUMP CAREӔ - Saugfilter > BESTELLCODE UND OPTIONENDRUCKABFALLKURVEN ( ∆ p)VERSCHMUTZUNGSANZEIGENABMESSUNGEN DER FILTERELEMENTEERSATZTEIL - BESTELLINFORMATIONFUNKTIONS - SCHNITTZEICHNUNGTECHNISCHE DATEN >

 Katalog auf Seite 1 öffnen
SE - PUMP CARE - Saugfilter-3

FES E SSE & L ք NGEFILTER KOMPLETTANSCHLUSSARTANSCHLUSSGR BAUREIHEGR SE SSE & L ք NGEELEMENT BEM. :ESE31+++ = 2 x ESE21+++ESE32+++ = 2 x ESE22+++ESE41+++ = 2 x ESE21+++ESE42+++ = 2 x ESE22+++ SSEBYPASSVENTILW = ohneA = 35 kPa (0,35 bar)N = Nitrilgummi NBRDICHTUNGENCC = Zellulosefaser 10CD = Zellulosefaser 25ME = Metallgewebe 60MF = Metallgewebe 90FILTERMATERIAL B = BSP - GewindeF = SAE Flansch. 3000 psi, metr. Schrauben >2 06 = 3/410 = 1" 1/412 = 1" 1/2 F = FKM FluoroelastomerF = FKMN = NBR >2 VERSCHMUTZUNGSANZEIGEN0606060606060606 ֟ , verschlossen92 = Vakuumschalter, N.C. Kontakte BAUREIHE,...

 Katalog auf Seite 3 öffnen
