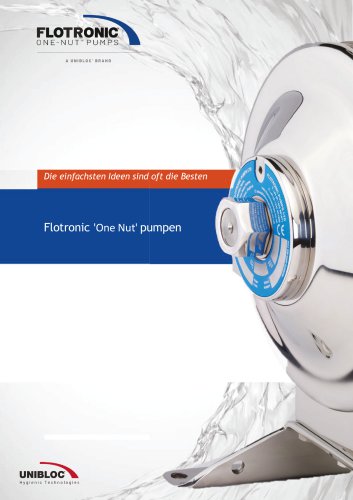

Die einfachsten Ideen sind oft die Besten

Einführung Schnell zu wartende, pneumatisch betriebene Doppelmembranpumpen für Prozessanwendungen und einfache Förderaufgaben. Als weltweit führender Hersteller von druckluftbetriebenen Doppelmembranpumpen hat Flotronic das revolutionäre ‘One Nut’-Konzept entwickelt - und verändert damit die Art und Weise, wie Doppelmembranpumpen in der modernen Industrie Anwendung finden. Die einzigartige ‘One-Nut’ Doppelmembranpumpe von Flotronic ist den herkömmlichen Doppelmembranpumpen einen Schritt voraus. Dieses Konzept ermöglicht eine schnellere Wartung und kehrt die herkömmliche Doppelmembranpumpe buchstäblich...

Die Flotronic Pumpen Reihe Eine Auswahl an pneumatisch betriebenen Doppelmembranpumpen mit: Kurzer Hublänge und ‘einteiliger’ Verbundmembran für millionenfache Arbeitszyklen. 15 Minuten ‘in line’ Wartung. PTFE-Membran als Standard. Beliebige Anschlussmöglichkeiten. Preisgünstige Ersatzteile ab Lager. Internationaler Kundendienst. Flotronic Doppelmembranpumpen sind SOWOHL für einfache Förderaufgaben,ALS AUCH für unterbrechungsfreie Prozessvorgänge gedacht UND verwenden PTFE beschichtete Membranen als Standard, so dass eine Lebensdauer über millionenfache Arbeitszyklen hin gewährleistet ist. Dieses...

Das ‘One-Nut’ Konzept Das ‘inside out’ -Konzept ermöglicht, dass das Medium “zwischen den Membranen” direkt durch die Pumpenmitte flieβen kann. Der Luftdruck wirkt dann “von auβen” ein. Die Vorteile sind: Längere Membranlebensdauer Durch die bedeutend verkürzte Hublänge können als Standard dickere/stärkere PTFE Membranen verwendet werden. AufWunsch sind auch BUNA und EPDM erhältlich. Schnellere Wartung Durch das Lösen von nur einer Mutter lässt sich der Membranwechsel in weniger als fünfzehn Minuten bewerkstelligen, während die Pumpe an den Leitungen angeschlossen bleibt. Niedrigere Ersatzteilkosten...

Wir bieten zudem eine Auswahl an Materialien für benetzte und nicht benetzte Teile Benetzte Teile - Gehäuse und Ver teiler in Aluminium, Polypropylen, PVC, PVDF, 316 Edelstahl, Hastelloy®, Spezialmetalle und Rein- bzw. Antistatik-PTFE. Membranen, Kugeln und Dichtungen aus PTFE, EPDM oder BUNA. Nicht benetzte Teile - Luftendkappen/Bodenplatte: - Ausführung E = lackier ter Stahl, Ausführung S = Edelstahl (Luftsysteme sind erhältlich in Aluminium, Polypropylen, PTFE oder Edelstahl). Flotronic Pumpen brauchen keine: Spannbänder Wir verwenden selbstausrichtende Wulstdichtungen, die in die Membran...

Das Flotronic ‘Inside-Out’ Konzept Druckluft wird wechselweise, durch das patentierte Luftverteilungssystem, auf die Rückseite jeder Membrane zugeführt. Die Membranen werden auf ein Schubrohr geschraubt, welches mittig durch das Pumpengehäuse führt. Dadurch sind die Membranen starr miteinander verbunden und bewegen sich simultan. Durch das Befüllen der linken Luftkammer bewegt sich das gesamte Membransystem nach rechts und die linke Mediumkammer wird druckbelastet. Die untere Ventilkugel schließt und die obere Ventilkugel öffnet denWeg für das Medium zum Druckstutzen. Gleichzeitig wird die rechte...

Beispiel: Pumpe DN 50, Option 1 mit 250 mm PTFE Membranen. Geforderte Fördermenge 100l/min bei einem Gegendruck von 2 bar. Schritt 1 - Ermittlung des Betriebspunktes. Der Betriebspunkt ergibt sich aus dem Schnittpunkt der geforder ten Förderleistung von 100l/min (X-Achse) und dem Gegendruck von 2 bar (Y-Achse). Reduzierung der Durchflussrate für gröβere Ansaughöhe Schritt 2 - Der erforderliche Steuerdruck kann der rot durchgezogene Linie entnommen werden. Der erforderliche Steuerdruck beträgt 4 bar. Schritt 3 - Der Luftverbrauch kann Ansaughöhe (mWasser) Verbleibende Durchflussrate für viskose...

Durchflussraten Es stehen Durchflussraten von bis zu 908 l/min zur Verfügung. Wir bieten drei Pumpengröβen für alle Leitungsgröβen an: Option 1, Option 2 und Option 3. 25 mm Alle Pumpen sind selbstansaugend (3,6m trocken und 8m nass). Membranpumpen arbeiten mit einem Verhältnis von 1:1. Der zugeführte Luftdruck entspricht somit dem maximalen Auslassdruck der Pumpe. Errechnen Sie aus dem Druckgefälle und dem vorhanden Luftdruck (oder Stickstoffdruck) mit Hilfe der hier gezeigten Diagramme, welche Pumpleistung maximal zur Verfügung steht. AlleWerkstoffe der Pumpen sind in Rohrgrößen von DN 15 bis...

Verbleibende Durchflussrate für viskose Flüssigkeiten Verbleibende Durchflussrate (%) Bei einer Saughöhe von 2m wird die Pumpleistung um etwa 10% reduziert. Denken Sie bei der Berechnung der Durchflussrate auch an Reibungsverluste. Reduzierung der Durchflussrate für größere Ansaughöhe Ansaughöhe (mWasser) Pumpenart und -material bitte auf der nächsten Seite auswählen.

Slim Style - Preisgekrönte Metallpumpen Massives Gehäuse - diese kompakten und selbstlenzenden Pumpen sind in 316 Edelstahl, Aluminium und auch Spezialmetallen inkl. Hastelloy® erhältlich. Diese Pumpen finden in verschiedensten Industriebereichen Verwendung, wie z.B. in der Chemie-, Kosmetik-, Farben-, Pharmaindustrie, Klebstoffherstellung und Hygieneanwendungen. Sie wurde zum Sieger im renommierten "Food Hygiene Award for Food Processing and Manufacture” gewählt. Zugang zu den Membranen durch das Lösen von nur ‘einer Mutter’ bei angeschlossener Pumpe Zugang zu den Ventikugeln und Sitzen (falls...

Alle unten dargestellten Maße dienen der Übersicht, wobei Änderungen gemäß der Spezifikation Vorbehalten bleiben. Spezifizierte Maßzeichnungen sind auf Anfrage erhältlich. Max. Betriebsdruck 7.2 bar ( I 05 PSIG) Abmessungen in mm * Vertikale Druckstutzen auf diesen Pumpen Abmessungen in mm t Für Aluminium Gewicht, kontaktieren Sie uns bitte
