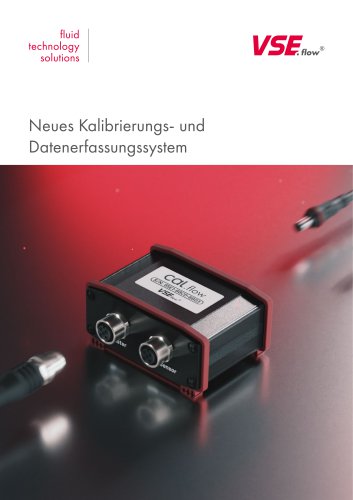

Neues Kalibrierungs- und Datenerfassungssystem

Das Cal.flow Kalibrierungssystem wird in Verbindung mit der EasyCal-Software verwendet, um Kalibrierungen von Volumensensoren mit hoher Präzision durchzuführen. Der Prozess wird über die PC-Software gesteuert und resultiert zu einem PDF-Kalibrierprotokoll mit allen Messwerten. • Kalibrierung mit Master-Volumensensor und Prüfling nach dem Referenzprinzip mit bis zu 24 Master-Kalibrierpunkten • Messung des K-Faktors über eine einstellbare Anzahl von Impulsen • Hochgenaue Frequenzmessung und Zählung der beiden Volumensensoren • Automatische Berechnung der Genauigkeit und Wiederholbarkeit • Anpassbarer...

Ein vielseitiges Tool für die Durchflussmessung • Zwei neue Produkte: • Kalibriersystem Cal.flow (Art. Nr.: 4880) • Datenerfassungssystem Log.flow (Art. Nr.: 4881) • Tragbar, klein und leicht zu handhaben • Wasserdichtes Design für Robustheit im Feld • Mehrere Stromversorgungsoptionen möglich: • Stromversorgung über USB mit integriertem Aufwärtswandler • Externe 24-V-Stromversorgung über DC-Buchse • Nutzung der vorhandenen 24-V-Versorgung der angeschlossenen Volumensensoren (z.B. durch Verwendung von T-Stücken) • USB-Messsystem • 2x M12-Anschlusskabel (Länge: 1,5 m) • 2x T-Stecker zum Anzapfen...

Durchflusskalibrierung mit EasyCal in 4 einfachen Schritten Das Referenzprinzip Kalibrierungen mit dem Cal.flow werden nach dem Referenzprinzip durchgeführt. Das bedeutet, dass ein einstellbarer Durchfluss in Reihe durch einen kalibrierten MasterVolumensensor und durch das Prüflingsgerät geleitet wird. Das Cal.flow Kalibriersystem erfasst die Abweichungen zwischen den beiden Volumensensoren zur Berechnung des spezifischen K-Faktors des Prüflingsgeräts. Resultierendes Kalibrierprotokoll

Zusätzliche Merkmale des neuen Systems • Vollständig anpassbare Kalibrierungsparameter • Einstellbare Anzahl von Referenzimpulsen (= Kalibriervolumen) • Überprüfung auf geringe DurchflussSchwankungen vor der Messung • Automatische Berechnung oder manuelle Vorgabe der Kalibrierpunkte • Optionale Zeitbegrenzung • Speichern und Laden von Voreinstellungen für Mastergeräte, Flüssigkeiten und Messparameter • Direkte Erstellung vollumfänglicher Kalibrierprotokolle (z. B. Logo und Adresse) auf dem Protokoll • Stark verbesserte Messgenauigkeit und Auflösung (im Vergleich zur Impulsvergleichsmethode) •...

Datenaufzeichnung mit EasyGraph v2.0 Einfach zu bedienende Messdatenerfassung kompatibel mit dem neuen Log.flow-Datenerfassungssystem Den Durchfluss verstehen Haben Sie sich schon einmal gefragt, was eigentlich wirklich in Ihrem Fluidsystem passiert? Treten bei Ihnen Durchfluss- und Druckspitzen auf, die Sie genauer analysieren möchten? Mit den hochdynamischen VSE Volumensensoren lassen sich diese schnellen Durchflussphänomene leicht erkennen und messen. Durch die Verwendung der mitgelieferten T-Stücke kann der Volumensensor an Log.flow angeschlossen und der gesamte Prozess detailliert aufgezeichnet...

Merkmale und Highlights Hauptmerkmale Mindestsystemanforderungen • Gleichzeitige Durchfluss- und Volumenmessung • Zweikanalige Messung: • zwei Quadratureingänge oder • Datenaufzeichnung mit Triggerfunktion und Vorlaufzeit • Sowohl Hochdynamische Messungen als auch Langzeitmessungen möglich • Drei Hardware-Optionen: • Standard-Version: Log.flow (Art.-Nr.: 4881): • Spannungs-Option: Log.flow V (Art. Nr.: 4881/V): 1x Frequenz + 1x 0..10 V Eingang • Maximal empfohlene Eingangsfrequenz: 250 kHz • 2 GHz Dual-Core-Prozessor (x64) oder schneller • Grafikkarte oder iGPU mit DirectXll-Unterstützung • Log.flow...
