Datenblatt AS580 (DE)

Datenblatt AS580 (DE)
1 / 3 SeitenDen vollständigen Katalog anzeigen

Datenblatt AS580 (DE)

Zusammenfassung des Produktkatalogs
Merkmale: Der AS 580 ist ein absoluter Vollwellen-Drehgeber aus Edelstahl mit einer Schutzart von IP65. Er ist für eine maximale Drehzahl und Wellenbelastung ausgelegt und arbeitet in einem Temperaturbereich von -20°C bis +70°C.
Mechanische Spezifikationen: Der Drehgeber hat verschiedene Wellendurchmesseroptionen (6 bis 12 mm) und ist in verschiedenen Anschlussvarianten erhältlich, darunter 2 m Kabel oder 12 Pin M23 Stecker. Die mechanischen Zeichnungen sind in Formaten wie dxf, iges, step und sld verfügbar.
Elektrische Spezifikationen - Parallel Ausgang: Der Drehgeber unterstützt eine Versorgungsspannung von 5 VDC bis 30 VDC und bietet eine Push-Pull oder TTL Ausgangsschaltung. Die Frequenz beträgt maximal 200 kHz. Der Parallel-Ausgang kann in Gray Code dargestellt werden.
Elektrische Spezifikationen - SSI Ausgang: Der SSI Ausgang ist RS485/RS422 kompatibel und unterstützt eine Taktfrequenz von maximal 500 kHz. Die Versorgungsspannung reicht von 5 VDC bis 30 VDC. Der Drehgeber bietet eine einfache Übertragung mit einem Übertragungsprotokoll im SSI-Format.
Anschlussbelegung: Die Anschlussbelegung für den Parallel- und SSI-Ausgang ist detailliert beschrieben, einschließlich der Farbcodezuordnung für die Kabel.
Bestellcode: Der Bestellcode des Drehgebers enthält Informationen zur Bauart, Seriennummer, Wellendurchmesser, Anschlussart, Ausgangssignale und Versorgungsspannung. Spezielle Funktionen werden durch einen 4-stelligen Zahlencode am Ende der Teilenummer festgelegt.
Zubehör: Zubehör wie Drehmomentstützen, Anzeigemodule und Verlängerungsleitungen sind auf der Webseite des Herstellers verfügbar.
Mehr anzeigen

Katalogauszüge

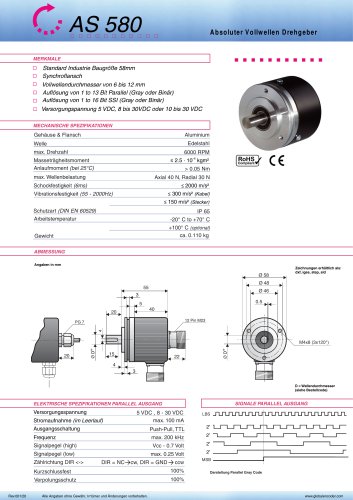

Datenblatt AS580 (DE)-1

Absoluter VollweMen Drehgeber Aluminium Edelstahl 6000 RPM □ Standard Industrie Baugröße 58mm □ Synchroflansch □ Auflösung von 1 to 13 Bit Parallel (Gray oder Binär) □ Auflösung von 1 to 16 Bit SSI (Gray oder Binär) MECHANISCHE SPEZIFIKATIONEN Gehäuse & Flansch Welle max. Wellenbelastung Axial 40 N, Radial 30 N ELEKTRISCHE SPEZIFIKATIONEN PARALLEL AUSGANG Signalpegel (high) Vcc - 0.7 Volt Alle Angaben ohne Gewähr, Irrtümer und Änderungen Vorbehalten.

 Katalog auf Seite 1 öffnen
Datenblatt AS580 (DE)-2

Absoluter VollweMen Drehgeber ANSCHLUSSBELEGUNG PARALLEL AUSGANG Kabel Farbcode Funktion Kabel 16 Pin M23 Farbcode Stecker ELEKTRISCHE SPEZIFIKATIONEN SSI AUSGANG Nullsetzen Setzen: Preset = Vcc für 2s Kabel Farbcode weiß '' Zum Rücksetzen Vcc für 2 Sekunden anschließen. Für Standard Operation direkt mit GND verbinden. Alle Angaben ohne Gewähr, Irrtümer und Änderungen Vorbehalten.

 Katalog auf Seite 2 öffnen
Datenblatt AS580 (DE)-3

Absoluter VollweMen Drehgeber 0 = 2 m Kabel , 7 = 12 Pin M23 Stecker 8 = 16 Pin M23 Stecker E = Binär Code Parallel F = Gray Code Parallel J = Binär Code SSI Y = Gray Code SSI 1 = Parallel / TTL 5 VDC 5 = Parallel / Push-Pull 8 bis 30 VDC F = SSI / 5 VDC G = SSI / 10 bis 30 VDC Spezielle Funktionen und Abweichungen im Design werden durch einen 4-stelligen Zahlencode (Sxxx) am Ende der Teilenummer festgelegt. Für weitere Angaben bzw. Hilfe kontaktieren Sie bitte den entsprechenden Ansprechpartner für Ihre Region. WEITERE INFORMATIONEN Entsprechendes Zubehör, wie Drehmomentstützen, Anzeigemodule,...

 Katalog auf Seite 3 öffnen

Alle Kataloge und technischen Broschüren von W+S Meßsysteme GmbH

  1. Datenblatt MH900 (DE)
    Datenblatt MH900 (DE)

    5  Seiten

  2. Produktübersicht Drehgeber (DE)
    Produktübersicht Drehgeber (DE)

    22  Seiten

  3. Datenblatt RH965 (DE)
    Datenblatt RH965 (DE)

    3  Seiten

  4. Datenblatt AP700 (DE)
    Datenblatt AP700 (DE)

    2  Seiten

  5. Datenblatt MH700 (DE)
    Datenblatt MH700 (DE)

    2  Seiten

  6. Datenblatt MH360 (DE)
    Datenblatt MH360 (DE)

    2  Seiten

  7. Datenblatt MS900 (DE)
    Datenblatt MS900 (DE)

    2  Seiten

  8. Datenblatt MS700 (DE)
    Datenblatt MS700 (DE)

    2  Seiten

  9. Datenblatt AH103 (DE)
    Datenblatt AH103 (DE)

    2  Seiten

  10. Datenblatt DWS60
    Datenblatt DWS60

    6  Seiten

  11. Datenblatt CS581 (DE)
    Datenblatt CS581 (DE)

    2  Seiten

  12. Datenblatt DWS50 (DE)
    Datenblatt DWS50 (DE)

    5  Seiten

  13. Datenblatt SS581 (DE)
    Datenblatt SS581 (DE)

    4  Seiten

  14. Datenblatt SS580 (DE)
    Datenblatt SS580 (DE)

    4  Seiten

  15. Datenblatt SH950 (DE)
    Datenblatt SH950 (DE)

    4  Seiten

  16. Datenblatt AH950 (DE)
    Datenblatt AH950 (DE)

    2  Seiten

  17. Datenblatt AS700 (DE)
    Datenblatt AS700 (DE)

    2  Seiten

  18. Datenblatt AS581 (DE)
    Datenblatt AS581 (DE)

    3  Seiten

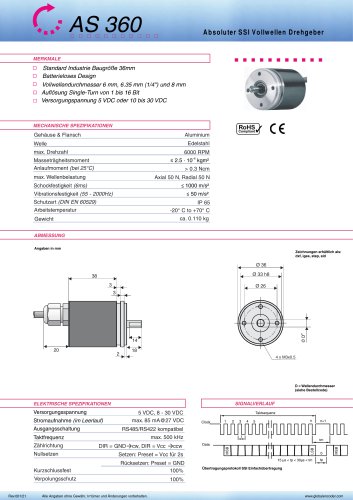

  19. Datenblatt AS360 (DE)
    Datenblatt AS360 (DE)

    3  Seiten

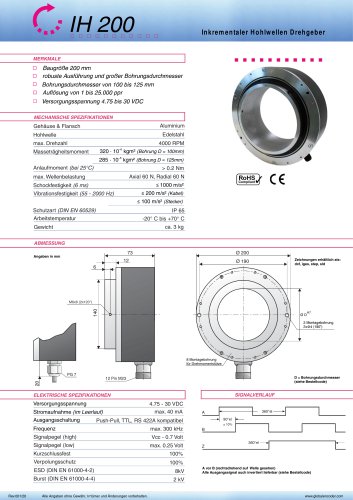

  20. Datenblatt IH200 (DE)
    Datenblatt IH200 (DE)

    2  Seiten

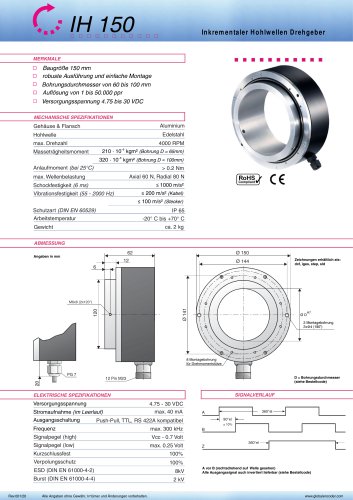

  21. Datenblatt IH150 (DE)
    Datenblatt IH150 (DE)

    2  Seiten

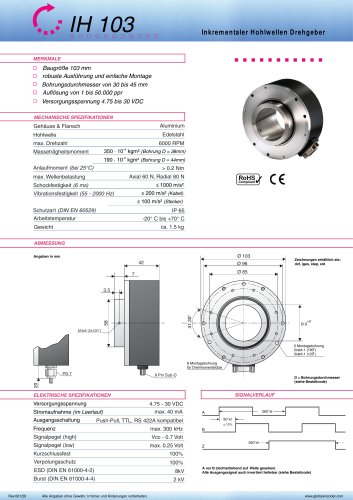

  22. Datenblatt IH103 (DE)
    Datenblatt IH103 (DE)

    2  Seiten

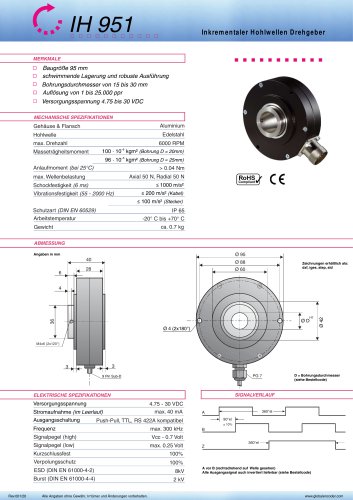

  23. Datenblatt IH951 (DE)
    Datenblatt IH951 (DE)

    2  Seiten

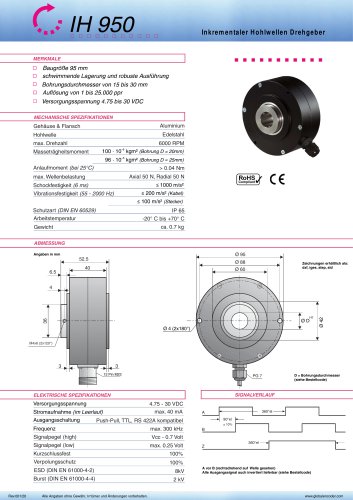

  24. Datenblatt IH950 (DE)
    Datenblatt IH950 (DE)

    2  Seiten

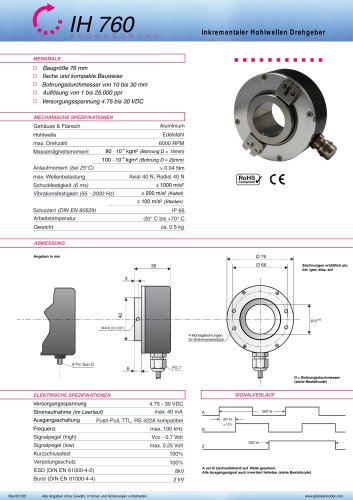

  25. Datenblatt IH760 (DE)
    Datenblatt IH760 (DE)

    2  Seiten

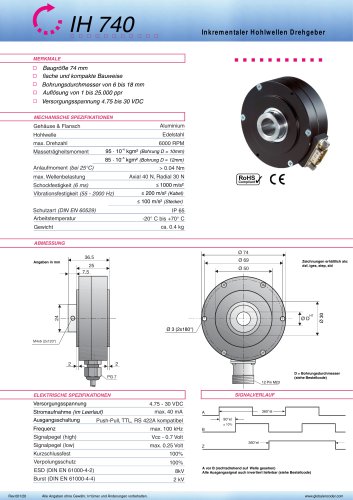

  26. Datenblatt IH740 (DE)
    Datenblatt IH740 (DE)

    2  Seiten

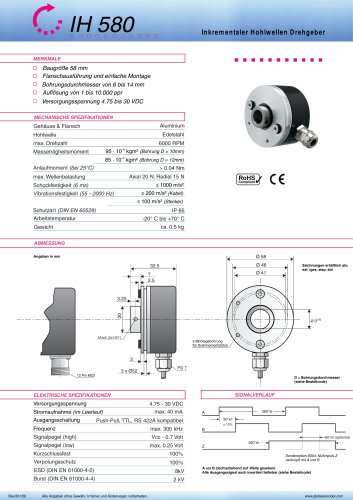

  27. Datenblatt IH580 (DE)
    Datenblatt IH580 (DE)

    2  Seiten

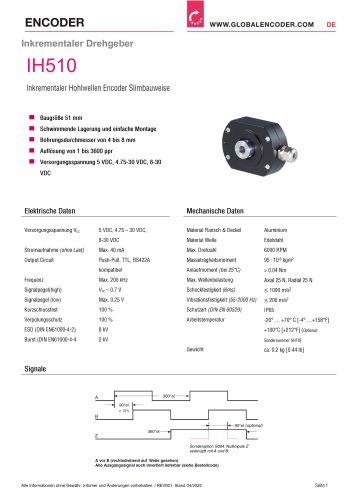

  28. Datenblatt IH510 (DE)
    Datenblatt IH510 (DE)

    3  Seiten

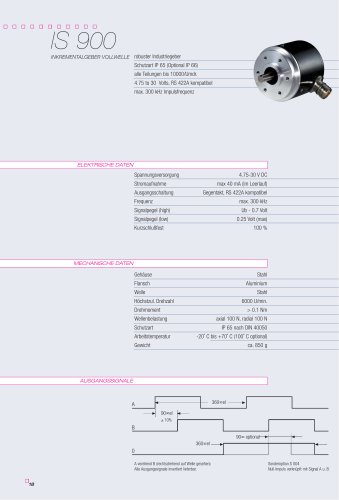

  29. Datenblatt IS900 (DE)
    Datenblatt IS900 (DE)

    2  Seiten

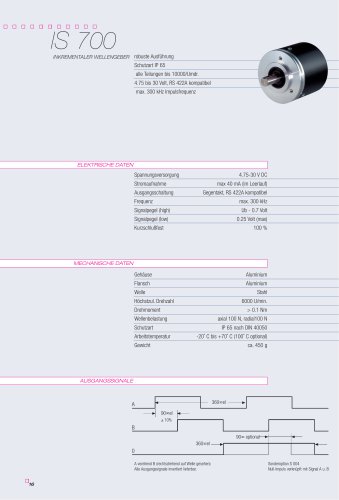

  30. Datenblatt IS700 (DE)
    Datenblatt IS700 (DE)

    2  Seiten

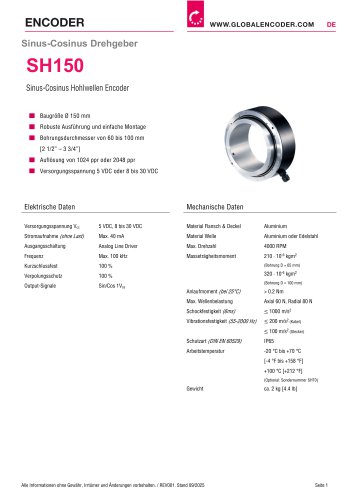

  31. Datenblatt SH150 (DE)
    Datenblatt SH150 (DE)

    4  Seiten

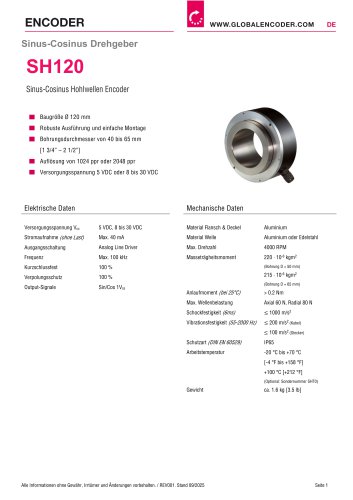

  32. Datenblatt SH120 (DE)
    Datenblatt SH120 (DE)

    4  Seiten

  33. Datenblatt SH103 (DE)
    Datenblatt SH103 (DE)

    4  Seiten

  34. Datenblatt IH103IOL (DE)
    Datenblatt IH103IOL (DE)

    3  Seiten

  35. Datenblatt IH965IOL (DE)
    Datenblatt IH965IOL (DE)

    3  Seiten

  36. Datenblatt IH950IOL (DE)
    Datenblatt IH950IOL (DE)

    3  Seiten

  37. Datenblatt IS900IOL (DE)
    Datenblatt IS900IOL (DE)

    3  Seiten

  38. Datenblatt IH810 (DE)
    Datenblatt IH810 (DE)

    4  Seiten

  39. Datenblatt IH520 (DE)
    Datenblatt IH520 (DE)

    3  Seiten

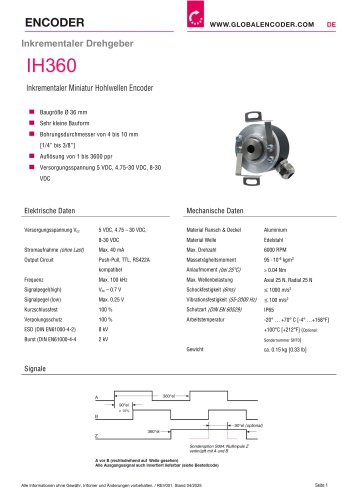

  40. Datenblatt IH360 (DE)
    Datenblatt IH360 (DE)

    3  Seiten

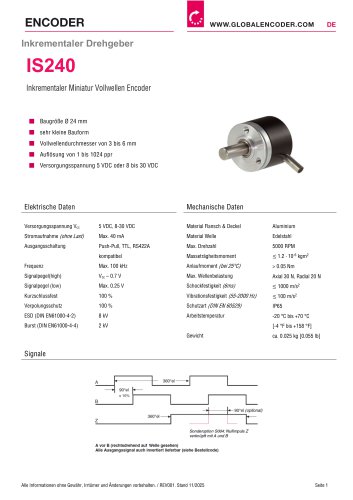

  41. Datenblatt IS240 (DE)
    Datenblatt IS240 (DE)

    3  Seiten

  42. Datenblatt IX700 (DE)
    Datenblatt IX700 (DE)

    2  Seiten

  43. Datenblatt CH580 (DE)
    Datenblatt CH580 (DE)

    2  Seiten

  44. Datenblatt AH740 (DE)
    Datenblatt AH740 (DE)

    2  Seiten

  45. Datenblatt AH580 (DE)
    Datenblatt AH580 (DE)

    2  Seiten

  46. Datenblatt AS900 (DE)
    Datenblatt AS900 (DE)

    2  Seiten

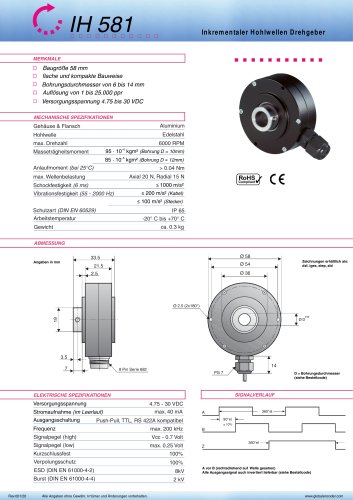

  47. Datenblatt IH581 (DE)
    Datenblatt IH581 (DE)

    2  Seiten

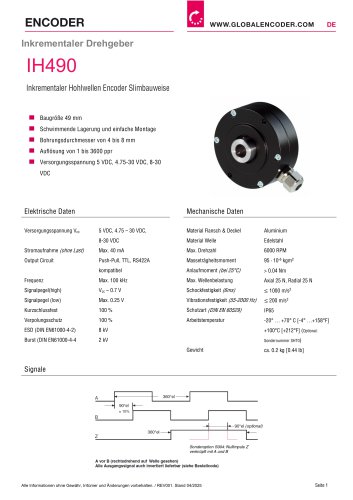

  48. Datenblatt IH490 (DE)
    Datenblatt IH490 (DE)

    3  Seiten

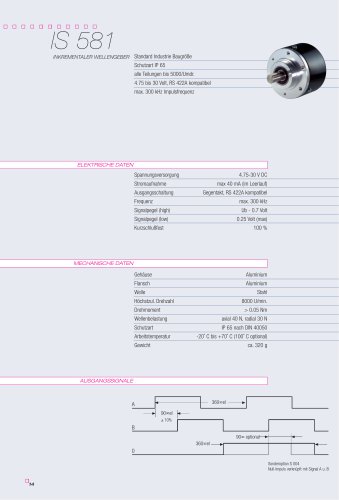

  49. Datenblatt IS581 (DE)
    Datenblatt IS581 (DE)

    2  Seiten

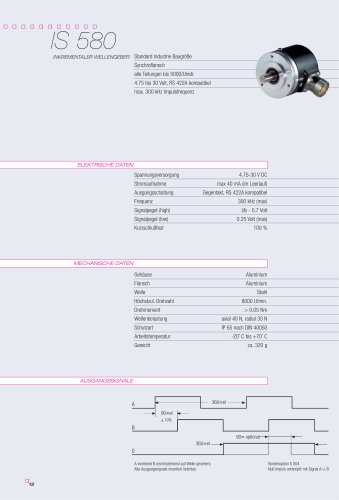

  50. Datenblatt IS580 (DE)
    Datenblatt IS580 (DE)

    2  Seiten

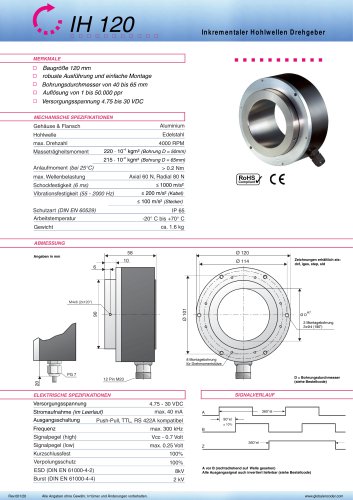

  51. Datenblatt IH120 (DE)
