Zusammenfassung des Produktkatalogs
Technische Spezifikationen:
  • Standard Industrie Baugröße mit Schutzart IP 65.
  • Teilungen bis 2048 pro Umdrehung.
  • Maximale Impulsfrequenz von 100 kHz.
Mechanische Daten:
  • Höchstzulässige Drehzahl: 8.000 U/min.
  • Drehmoment: > 0,05 Nm.
  • Wellenbelastung: Axial 40 N, Radial 30 N.
  • Material: Aluminiumflansch, Stahlwelle.
  • Gewicht: ca. 320 g.
  • Arbeitstemperatur: -20˚ C bis +70˚ C (optional bis 100˚ C).
Elektrische Daten:
  • Spannungsversorgung: 5 bis 15 VDC oder 8 bis 27 VDC.
  • Stromaufnahme: max. 100 mA im Leerlauf.
  • Ausgangssignale: TTL oder Gegentakt, RS 422A kompatibel.
  • Signalpegel: High - Ub - 0,7 Volt, Low - 0,25 Volt (max).
  • Kurzschlussfestigkeit: 100%.
Anschlussbelegung:
  • Farbcode für Kabel: Weiß, Braun, Grün, Gelb, Grau, Rosa, Blau, Rot.
  • 16 Pin Steckerbelegung: Verschiedene Funktionen zugeordnet.
Bestellcode:
  • CS - a Baurt: Kommutierungsgeber Vollwelle.
  • Seriennummer: 581.
  • Wellendurchmesser: Optionen von 6 mm bis 12 mm.
  • Mechanische Optionen: 0 = Keine.
  • Anschluss: 0 = 2 m Kabel, 8 = 16 Pin Stecker.
  • Signalausgang: A = A+B+O+U+V+W, B = A+B+O+U+V+W+Invertierung.
  • Ausgangsschaltung: 6 = 5 bis 15 VDC.
Anmerkungen:
  • Spezielle Funktionen oder Abweichungen werden durch einen 4-stelligen Zahlencode am Ende der Teile-Nummer festgelegt.
Mehr anzeigen

Katalogauszüge

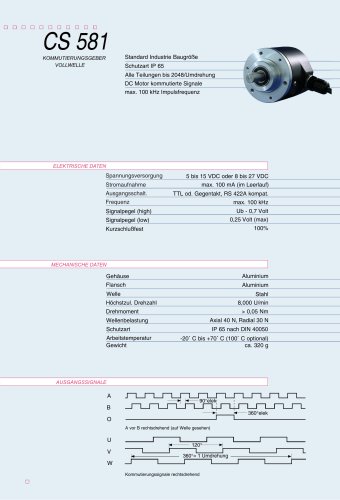

Datenblatt CS581 (DE)-1
