W+S Meßsysteme GmbH
Datenblatt DWS50 (DE)

Datenblatt DWS50 (DE)

1 / 5 SeitenDen vollständigen Katalog anzeigen

Datenblatt DWS50 (DE)

Zusammenfassung des Produktkatalogs

Übersicht:
Das Dokument beschreibt das Seilzugwegsystem DWS50, das sowohl absolute als auch inkrementale Drehgeber umfasst. Es bietet eine Messlänge von 0 bis 1250 mm und zeichnet sich durch einfache Installation und flexible Einsatzmöglichkeiten aus. Verschiedene Drehgeberoptionen mit unterschiedlichen Auflösungen und Schnittstellen sind verfügbar.

Mechanische Daten:

Material: Flansch und Deckel aus Aluminium, Messseil aus Edelstahl
Trommelumfang: 150 mm/Umdrehung
Messseildurchmesser: 0,51 mm
Linearität: ± 0,05 % von Endwert
Maximale Geschwindigkeit: 10 m/s
Maximale Beschleunigung: 40 m/s²
Schutzklasse: IP54
Temperaturbereich: -20° bis +80° C
Gewicht: ca. 0,7 kg

Elektrische Daten:

Stromausgang: Versorgungsspannung 20 bis 30 VDC, Stromaufnahme 50 mA plus Stromausgang, 4 bis 20 mA Ausgang, Kurzschlussfestigkeit 100 %
Inkremental Ausgang: Versorgungsspannung 5 VDC, 4.75 – 30 VDC, max. 40 mA Stromaufnahme, Push-Pull, TTL, RS422A kompatibel, max. 300 kHz Frequenz
Spannungsausgang: Versorgungsspannung 20 bis 30 VDC, ca. 40 mA Stromaufnahme, 0 bis 10 VDC Ausgang, Kurzschlussfestigkeit 100 %

Anschluss:

Stromausgang: GND (weiß), Vcc (braun), Iout (grün)
Spannungsausgang: GND (weiß), Vcc (braun), Vout (grün)
Inkremental Ausgang: GND (weiß), Vcc (braun), A (grün), B (gelb), Z (grau), A\ (rosa), B\ (blau), Z\ (rot)

Bestellcode:

Bauart: DWS = Seilzug Weg System
Messprinzip: I = Inkremental, C = Analoger Stromausgang, V = Analoger Spannungsausgang
Versorgungsspannung: 1 = TTL 5 VDC, 3 = Push-Pull 4.75 bis 30 VDC, 5 = Push-Pull 8 bis 30 VDC, P = Analoger Ausgang 20 bis 30 VDC
Seriennummer: 50
Anschluss: 0 = 2 m Kabel, 3 = 5 Pin M16 Stecker, P = 5 Pin M12 Stecker (A-code), Q = 8 Pin M12 Stecker (A-code), J = 8 Pin M16 Stecker
Auflösung: Inkremental 1 bis 5000 ppr, Strom- und Spannungsausgang 1024 Positionen pro Auflösung
Messlänge: 125 = 0 … 1250mm
Anschlusspunkt: A = Axial, R = Radial
Linearität: 0 = ± 0.01% von Endwert, 1 = ± 0.05% von Endwert
Ausgangssignale/Schnittstelle: 3 = A + B + Z, 6 = A + B + Z + A\ + B\ + Z\, H = 4 – 20 mA Analoger Stromausgang, I = 0 – 10 V Analoger Spannungsausgang

Katalogauszüge

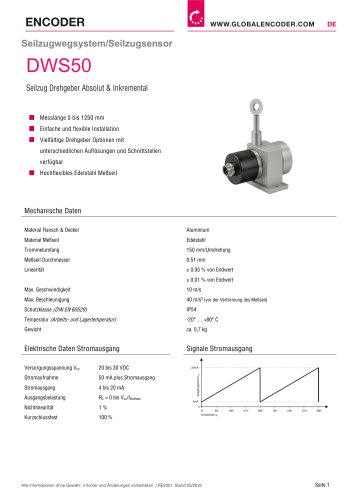

■ Einfache und flexible Installation ■ Vielfältige Drehgeber Optionen mit unterschiedlichen Auflösungen und Schnittstellen verfügbar ■ Hochflexibles Edelstahl Meßseil Mechanische Daten Material Flansch & Deckel Material Meßseil Trommelumfang Meßseil Durchmesser Linearität Max. Geschwindigkeit Max. Beschleunigung Schutzklasse (DN EN60529) Temperatur (Arbeits- und Lagertemperatur) Gewicht Signale Stromausgang Elektrische Daten Stromausgang Versorgungsspannung Vcc Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 05/2025

Katalog auf Seite 1 öffnen

DWS50 Seilzug Drehgeber Absolut & Inkremental Elektrische Daten Spannungsausgang Versorgungsspannung Vcc Elektrische Daten Inkremental Ausgang Versorgungsspannung Vcc Signale Spannungsausgang Signale Inkremental Ausgang kompatibel Frequenz Alle Informationen ohne Gewähr, Irrtümer und Änderungen vorbehalten. / REV001. Stand 05/2025

Katalog auf Seite 2 öffnen

DWS50 Seilzug Drehgeber Absolut & InkrementalAnschluss Funktion Stromausgang Farbcode Pin (5Pin M12, 8Pin M12, 5Pin PinoutMIß, 8 Pin MIß) GND weiß Iout grün Funktion Spannungsausgang Farbcode GND weiß Vout grün Funktion Inkremental Ausgang Farbcode GND Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 05/2025

Katalog auf Seite 3 öffnen

DWS50 Seilzug Drehgeber Absolut & Inkremental Geometrie Angaben in mm (Zeichnung erhältlich als: dxf-,iges-,step-,sld-Datei) Alle Informationen ohne Gewähr, Irrtümer und Änderungen vorbehalten. / REV001. Stand 05/2025

Katalog auf Seite 4 öffnen

Seilzug Drehgeber Absolut & Inkremental Bestellcode I = Inkremental C = Analoger Stromausgang V = Analoger Spannungsausgang 3 = Push-Pull 4.75 bis 30 VDC 5 = Push-Pull 8 bis 30 VDC P = Analoger Ausgang 20 bis 30 VDC 3 = 5 Pin M16 Stecker P = 5 Pin M12 Stecker (A-code) Q = 8 Pin M12 Stecker (A-code) J = 8 Pin M16 Stecker Inkremental: 1 bis 5000 ppr wählbar 00001 = 1 ppr, 5000 = 5000 ppr Stromausgang & Snannunasausaana: H = 4 - 20 mA Analoger Stromausgang I = 0 - 10 V Analoger Spannungsausgang *Anmerkung: Spezielle Funktionen und Abweichungen im Design werden durch einen 4-stellingen Zahlencode...

Katalog auf Seite 5 öffnen
