Datenblatt MH900 (DE)

Datenblatt MH900 (DE)
1 / 5 SeitenDen vollständigen Katalog anzeigen

Datenblatt MH900 (DE)

Zusammenfassung des Produktkatalogs
Übersicht: Der absolute Multiturn Drehgeber MH900 ist ein getriebeloses und batterieloses Gerät mit einer Baugröße von Ø 90 mm und einer Sackloch-Hohlwelle von 35 bis 50 mm. Er bietet variable Schnittstellen mit unterschiedlichen Auflösungen und unterstützt sowohl Binär- als auch Gray-Code.
Mechanische Daten: Der Drehgeber besteht aus Aluminium (Flansch & Deckel) und Edelstahl (Welle). Er hat eine maximale Drehzahl von 6000 RPM, ein Masseträgheitsmoment von ≤ 2.5 · 10-6 kgm² und ein Anlaufmoment von > 0.05 Nm. Die maximale Wellenbelastung beträgt axial 50 N und radial 80 N. Der Drehgeber ist schockfest bis ≤ 1000 m/s² und vibrationsfest bis ≤ 50 m/s². Er hat die Schutzart IP65 und arbeitet in einem Temperaturbereich von -20 °C bis +70 °C.
Elektrische Daten: Der Drehgeber unterstützt verschiedene Protokolle wie SSI, CANopen, CAN SAE J1939, RS485 und BiSS-C. Die Versorgungsspannung variiert je nach Protokoll zwischen 4.75 VDC und 30 VDC. Die Stromaufnahme liegt typischerweise bei 50 bis 85 mA. Die Ausgangsschaltungen sind RS485/RS422 kompatibel.
Anschluss und Pinbelegung: Der Drehgeber bietet verschiedene Anschlussmöglichkeiten, darunter 8 Pin M12, 5 Pin M12 und 12 Pin M23. Die Pinbelegung variiert je nach verwendetem Protokoll (SSI, CANopen, CAN SAE J1939, RS485, BiSS-C).
Bestellcode: Der Bestellcode des Drehgebers umfasst Informationen zur Bauart, Seriennummer, Bohrungsdurchmesser, mechanischen Optionen, Ausgangssignalen, Anschluss, Versorgungsspannung, Anschlusspunkt und Auflösung. Spezielle Funktionen und Abweichungen im Design werden durch einen 4-stelligen Zahlencode am Ende der Teilenummer festgelegt.
Zubehör: Verfügbares Zubehör umfasst Kupplungsdosen/Buchsen für verschiedene Pin-Konfigurationen (KD-12-M23, KD-5-M12, KD-8-M12).
Mehr anzeigen

Katalogauszüge

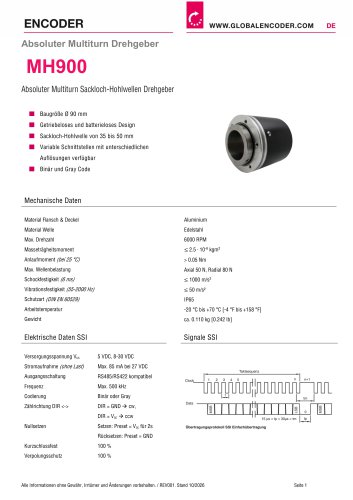

Datenblatt MH900 (DE)-1

Absoluter Multiturn Drehgeber ■ Getriebeloses und batterieloses Design ■ Variable Schnittstellen mit unterschiedlichen Auflösungen verfügbar ■ Binär und Gray Code Mechanische Daten Material Flansch & Deckel Material Welle Max. Drehzahl Masseträgheitsmoment Anlaufmoment (bei25 °C) Max. Wellenbelastung Schockfestigkeit (6 ms) Vibrationsfestigkeit (55-2000 Hz) Schutzart (DIN EN 60529) Arbeitstemperatur Gewicht Elektrische Daten SSI Aluminium Edelstahl 6000 RPM Stromaufnahme (ohne Last) Verpolungsschutz 5 VDC, 8-30 VDC Max. 85 mA bei 27 VDC RS485/RS422 kompatibel Max. 500 kHz Binär oder Gray DIR = GND ^ cw, DIR = Vcc ^ ccw Setzen: Preset = Vcc für 2s Rücksetzen: Preset = GND 100 % Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 10/2026

 Katalog auf Seite 1 öffnen
Datenblatt MH900 (DE)-2

Absoluter Multiturn Drehgeber Elektrische Daten CANopen Elektrische Daten CAN SAE J1939 Versorgungsspannung Vcc Kommunikation CiA 301, Geräteprofil für Encoder CiA 406 v3.2, Klasse C2 Binär Kommunikation CiA 301, Geräteprofil für Encoder CiA 406 v3.2, Klasse C2 Binär 10 kBaud bis 1 MBaud, automatische Bitratenerkennung Synchronmodus Asynchronmodus Elektrische Daten RS485 Versorgungsspannung Vcc Stromaufnahme (ohne Last) Byte-Aufbau 5 VDC, 10-30 VDC Max. 80 mA bei 27 VDC RS485/RS422 kompatibel Max. 500 kHz Binär DIR = Vcc ^ ccw Preset = Vcc für 2s Standard 9600 Bit/s (andere Baud raten auf Anfrage)...

 Katalog auf Seite 2 öffnen
Datenblatt MH900 (DE)-3

Absoluter Multiturn Drehgeber MH900 Absoluter Multiturn Sackloch-Hohlwellen Drehgeber Elektrische Daten BiSS-C Signale BiSS-C Stromaufnahme (ohne Last) Digitale Hysterese Geometrie Angaben in mm (Zeichnung erhältlich als: dxf-,iges-,step-,sld-Datei) Bohrungsdurchmesser D siehe Bestellcode Alle Informationen ohne Gewähr, Irrtümer und Änderungen vorbehalten. / REV001. Stand 10/2026

 Katalog auf Seite 3 öffnen
Datenblatt MH900 (DE)-4

Absoluter Multiturn Drehgeber Preset/ Reset blau Funktion CANopen Farbcode Preset/Reset blau Funktion BiSS-C Farbcode Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 10/2026

 Katalog auf Seite 4 öffnen
Datenblatt MH900 (DE)-5

Absoluter Multiturn Drehgeber MH900 Absoluter Multiturn Sackloch-Hohlwellen Drehgeber Bestellcode a. = Bauart MH = Multiturn Sackloch-Hohlwellen Drehgeber d. = Mechanische Option 0 = Keine g. = Ausgangssignale 1 = CAN SAE J1939 J = Binär Code SSI O = RS-485 Q = BiSS-C R = CANopen Y = Gray Code SSI e. = Anschluss 0 = 2 m Kabel [6`] 7 = 12 Pin M23 Stecker P = 5 Pin M12 Stecker (A-code) Q = 8 Pin M12 Stecker (A-code) f. = Anschlusspunkt A = Axial R = Radial i. = Auflösung Auflösung wählbar Single-Turn von 1 bis 16 Bit Auflösung wählbar Multi-Turn von 1 bis 32 Bit 12x18 = Single-Turn 12 Bit, Multi-Turn...

 Katalog auf Seite 5 öffnen
